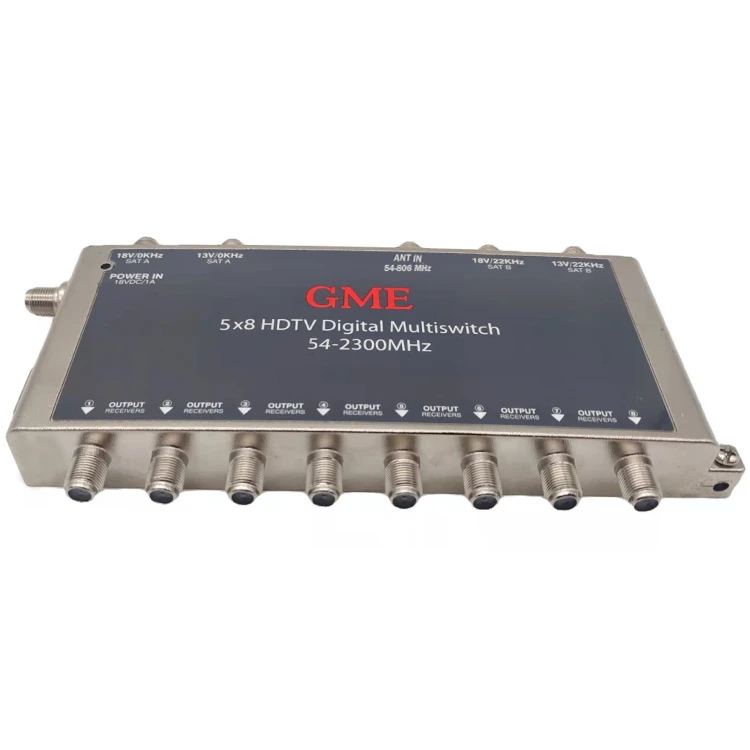

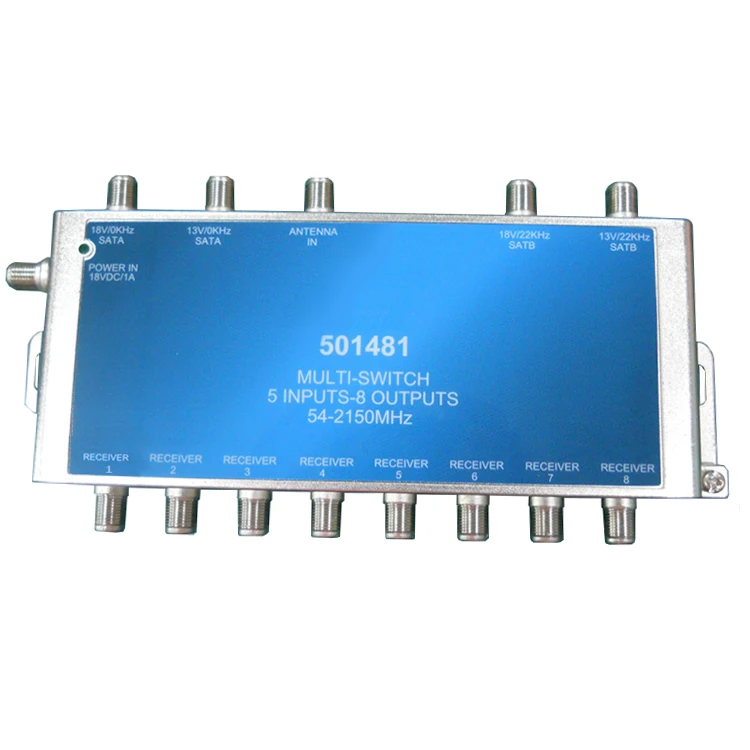

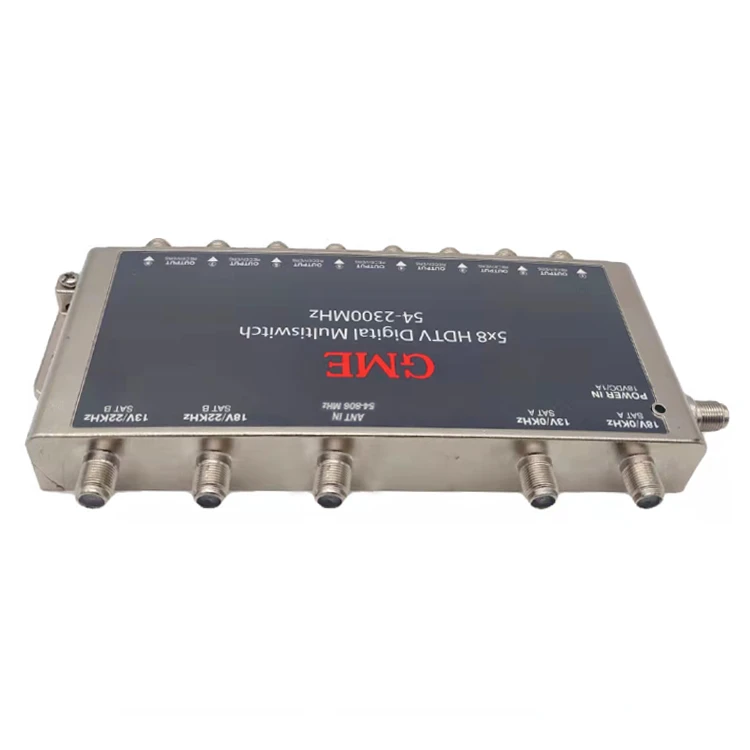

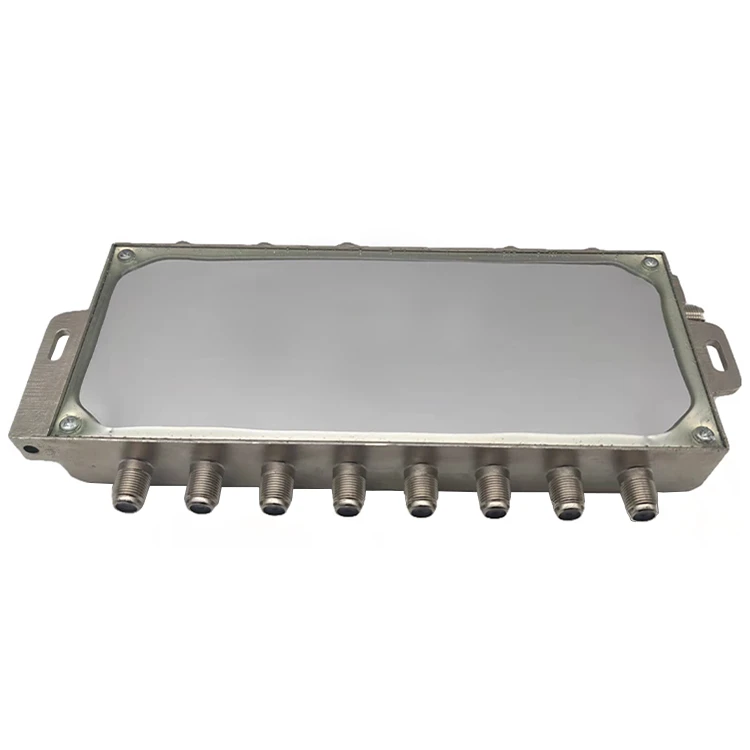

Multiswitch-ul digital HDTV 5×8 (comutator matrice digital de înaltă definiție cu 5-intriri × 8 ieșiri)este un dispozitiv profesional de distribuire a semnalului audio-video. Acesta direcționează în mod flexibil 5 surse de intrare de înaltă definiție (cum ar fi decodificatoare, playere Blu-ray, computere etc.) către 8 dispozitive de afișare (cum ar fi televizoare, proiectoare, monitoare).
Caracteristici
- 5 intrări și 8 ieșiri
- Fiecare LNB poate fi alimentat prin Multiswitch folosind un adaptor de alimentare conectat la multi switch.
- Fiecare receptor de satelit conectat poate selecta programe fie în polaritate verticală, fie în polaritate orizontală, utilizând facilitatea de selectare a polarității construită în fiecare receptor individual, care sunt 13V/18V și 22KHz ON/OFF.
Specificații
| specificație/model | 4058/4058-MN | 4058-22KHz |
| Interval de frecvență de intrare (ANTIn) | 40-806 MHz | 40-806 MHz |
| Interval de frecvență de intrare (Intrare LNB) | 950-2150 MHz | 950-2150 MHz |
| Ieșire | 40-2150 MHz | 40-2150 MHz |
| Pierdere de inserție 40-216 MHz | -3dB | -3 dB |
| 217-806 MHz | -2 dB | -2dB |
| 950-1750 MHz | 2dB | 2dB |
| 1751-2150 MHz | 0dB | 0 dB |
| Planeitate 40-216 MHz | ±2 dB | ±2dB |
| 217-806 MHz | ±2,5 dB | ±2,5 dB |
| 950-1750 MHz | ±3,0 dB | ±3,0 dB |
| 1751-2150 MHz | ±3,0 dB | ±3,0 dB |
| Izolație Sat In to Sat în 950-2150 MHz | -35 dB | -35 dB |
| Izolație Ieșire la Ieșire 40-806 MHz | -25 dB | -25 dB |
| 950-2150 MHz | -30 dB | 30 dB |
| Polarizare încrucișată 950-1750 MHz | 35 dB | 35 dB |
| 1751-2150 MHz | -30 dB | -30 dB |
| Izolație alb/negru 950MHz&860MHz Port satelit | -25dB | -25 dB |
| 860MHz &950MHz Ant Port | ||
| Furnica cu pierdere de întoarcere la 40-806 MHz | -10 dB | -10 dB |
| Sat In 950-2150 Mhz | -10 dB | -10 dB |
| Ieșire 40-806 MHz | -10 dB | -10 dB |
| 950-1450 MHz | -10 dB | -10 dB |
| 1451-2000 MHz | -10 dB | -10 dB |
| 2001-2150 MHz | -6 dB | -6 dB |
| Capacitate de intrare 1dB Compression Ant Port Intrare CH3 |
103dBμV | 103dBμV |
| Capacitate de intrare 1dB Compression Sat Port Intrare 950MHz |
96dB μV | 96dBμV |
| DC Pass Sat In | 400 mA | 400 mA |
| Conectori (toate porturile) | F-Femeie | F-Femeie |
| Tensiune de comutare LNBA (18V/OKHz) | 15,5 VDC-19,5 VDC | 15,5 VDC-19,5 VDC |
| LNB B (18V/22KHz) | 15,5 VDC-19,5 VDC | 15,5 VDC-19,5 VDC |
| LNB C (14V/22KHz) | 12,5 VDC-14,0 VDC | 12,5 VDC-14,0 VDC |
| LNBD(14V/OKHz) | 12,5 VDC-14,0 VDC | 12,5 VDC-14,0 VDC |

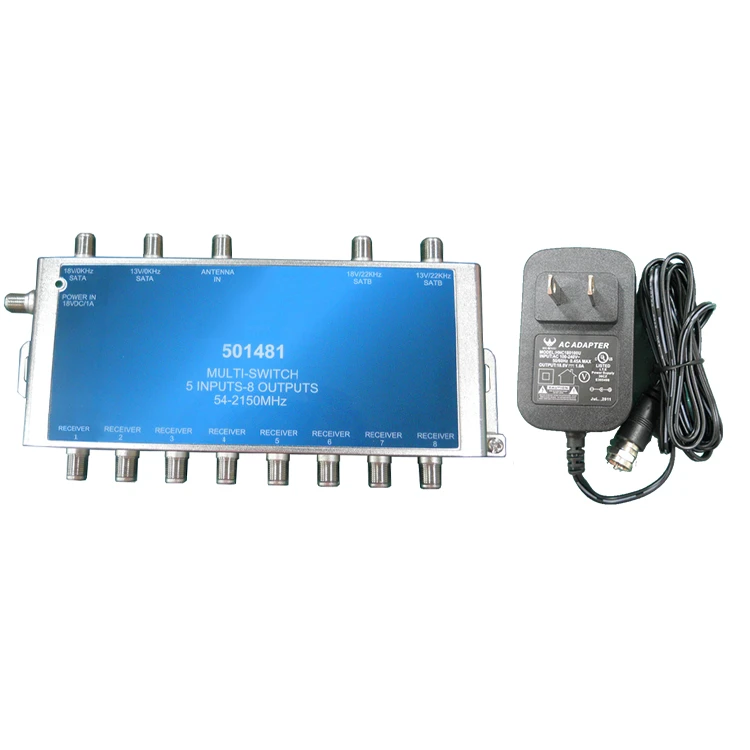

| Intrare de alimentare adaptor | 120VAC/60Hz | 120VAC/60Hz |
| Putere de ieșire adaptor | 24VDC/1000mA W/PTC | 24VDC/1000mA W/PTC |
| Semnal Frog de 22KHz și amplificat la LNB Intrare 22KHz activată |
22±4KHz 650±250mVp-p |
