Descriere

• Multiswitch-ul digital HDTV 4x8 este sigilat, astfel încât să poată fi utilizat fie în interior, fie în exterior. Funcționează în intervalul extrem de temperatură de la -34 de grade la +60 grade . Conține un indicator de pornire-pentru a ajuta instalarea sau depanarea.

• Modulul AC/DC este echipat cu un întrerupător termic re-resetabil pentru a proteja împotriva daunelor cauzate de scurtcircuitații în timpul instalării.

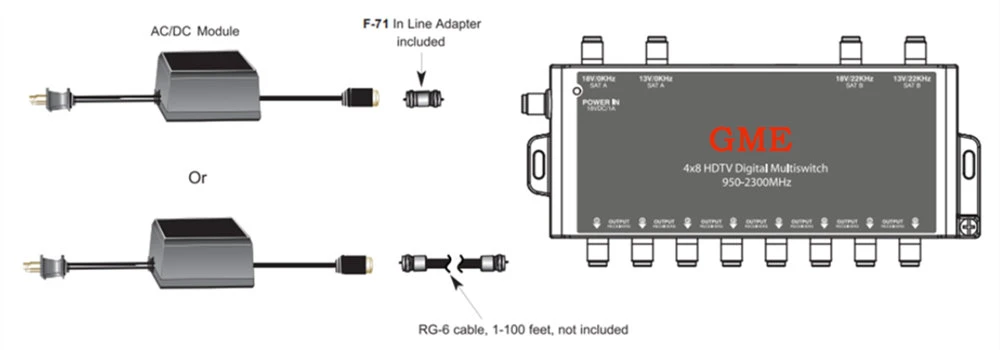

• Modulul AC/DC este proiectat pentru conectarea la Multiswitch-ul 4048 direct sau de la distanță printr-un cablu RG-6 disponibil în mod obișnuit, până la 100 de picioare. Adaptorul F-71 FF este inclus.

Acest comutator vă permite să adăugați 5-8 receptoare la antena de satelit Shaw Direct existentă.

Conectați până la opt receptoare de satelit Shaw Direct sau FTA în casa dvs. cu multiswitch-ul digital HDTV 4x8.

Pune un televizor în toate camerele tale preferate cu acest multiswitch de înaltă calitate aprobat pentru utilizarea cu sistemele de satelit Shaw Direct.

- Conectați până la opt receptoare de satelit la antena dvs. de satelit multi-unică cu un LNBF cvadru sau două antene satelit separate, fiecare cu LNBF-uri cu două ieșiri.

- F-alimentare de conectare.

- Comutatorul robust, rezistent la apă poate fi folosit în interior sau în exterior.

NOTĂ: Multiswitch-ul nu este destinat a fi utilizat ca splitter. Toate cele 4 fire coaxiale de la antena(ele) satelit TREBUIE să fie conectate pentru ca acest multiswitch să funcționeze corect.

Caietul de sarcini

Locul de origine: Guangdong, China
Număr de model: GDMS-002 (4048)
ARTICOL	TIPIC	LIMITĂ QC	CONDIȚII DE TESTARE
1. FREQ. GAMĂ
INTRARE IF FRECVENȚE		950 ~ 2300 MHz
2. PIERDERE DE INSERȚIE	1 dB	- 0.5 dB MAX.	950 ~ 1450 MHz
	- 1.5 dB	- 2.5 dB MAX.	1451 ~ 2150 MHz
	-2,5 dB	-3,0 dB MAX	2151~2300MHz
3. PLANEACIA	4 dB	6 dB MAX. (±3 dB)	950 ~ 1450 MHz
4. IZOLAREA	6 dB	8 dB MAX. (±4 dB)	1451 ~ 2300 MHz
SAT IN TO SAT IN	- 35 dB	- 30 dB MIN.	950 ~ 2300 MHz
OUT LA OUT	- 30 dB	- 25 dB MIN.	950 ~ 2300 MHz
POLARIZARE ÎNcrucișată ACEIASI SATELITI	- 30 dB - 27 dB	- 26 dB MIN. - 25 dB MIN	950 ~ 1450 MHz 1451 ~ 2300 MHz
DIFERITE SAELLITE	- 35 dB - 27 dB	- 30 dB MIN - 25 dB MIN	950 ~ 1450 MHz 1451~ 2300 MHz
5. PIERDERE RETURNARE
INTRARE	- 10 dB	- 8 dB MIN.	950 ~ 1450 MHz
INTRARE	- 10 dB	- 7 dB MIN.	1451 ~ 2300 MHz
IEȘIRE	- 10 dB	- 8 dB MIN	950 ~ 1450 MHz
IEȘIRE	- 8 dB	- 6 dB MIN.	1451 ~ 2300 MHz
6. CAPACITATE DE INTRARE
COMPRESIE 1 dB	102 dBuV	100 dBuV max	INTRARE 950 MHz
7. PUNCTUL DE COMUTARE LHCP/RHCP		14,0 ~ 14,7 VDC
8. PUNCT DE COMUTARE MULTI-SW 22KHz 9. TIMP DE COMUTARE MULTI-SW		150-300mVp-p 3 uS MAX.	SEMNAL DE TEST DE UNDA SINOZUSIVĂ FĂRĂ RELEU MECANIC
10. SEMNAL IEȘIRE 22KHz
FREQ.		22 ± 4 KHz
AMPLITUDINE		650 ± 250mVp-p
11. CONSUM CURENT		90mA MAX.	PE UTILIZAREA PORTULUI RX
12. TENSIUNE / CURENTUL POLITURI TENSIUNEA LNB FIXĂ DE POLIMERE NECESARĂ SE AȘTEPTĂ LA/DE LA MULTI-SW 8 DOMENIUL DE ÎNCĂRCARE ACTUAL
PORT 13V/0KHz și 13V/22KHz	150-200mA	0 ~ 300 mA	12,8V ~ 13,5VDC
PORT 18V / 0KHz și 18V / 22KHz	150-200mA	0-450mA	17,9V-18,9VDC
13. CONECTOARE		TIP "F" FEMEI	TOATE PORTURILE
14. ADAPTATOR DE ALIMENTARE
INTRARE		100/240VAC 50/ 60 Hz
IEȘIRE		18VDC / 1A
