Descriere

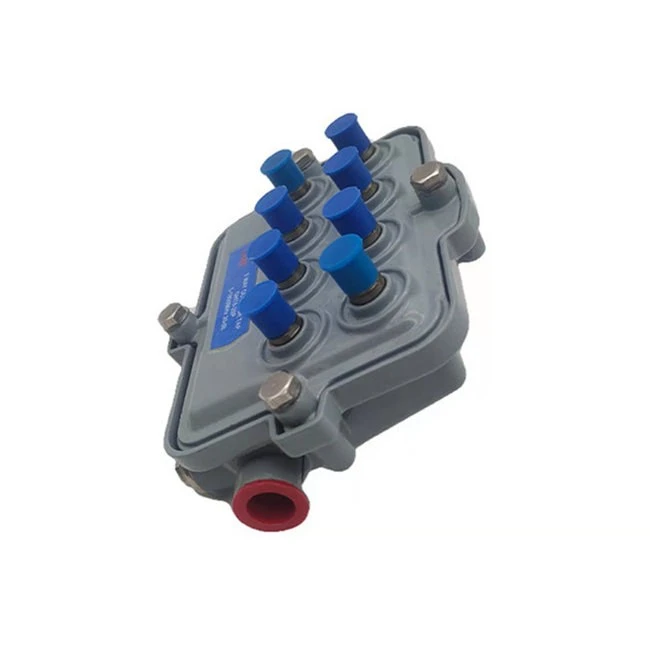

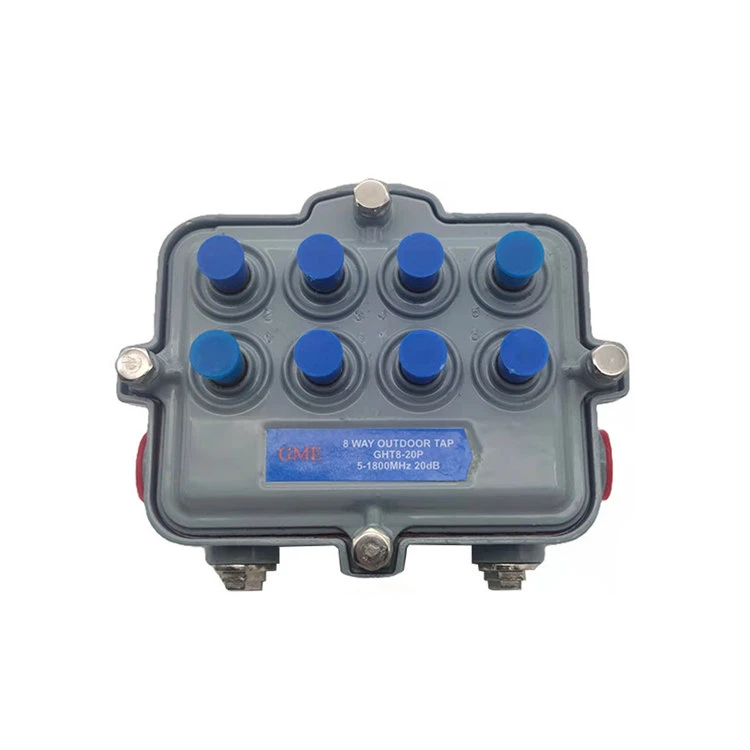

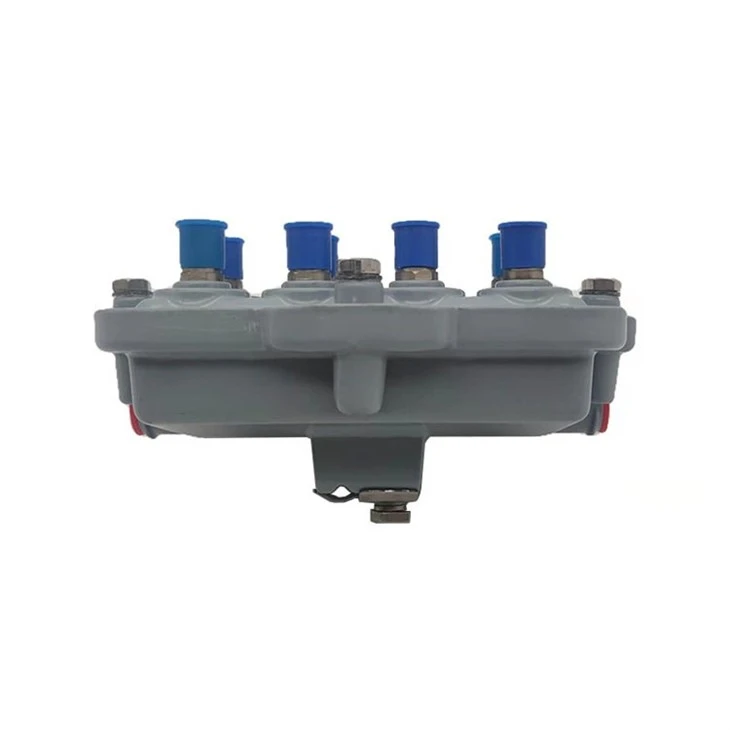

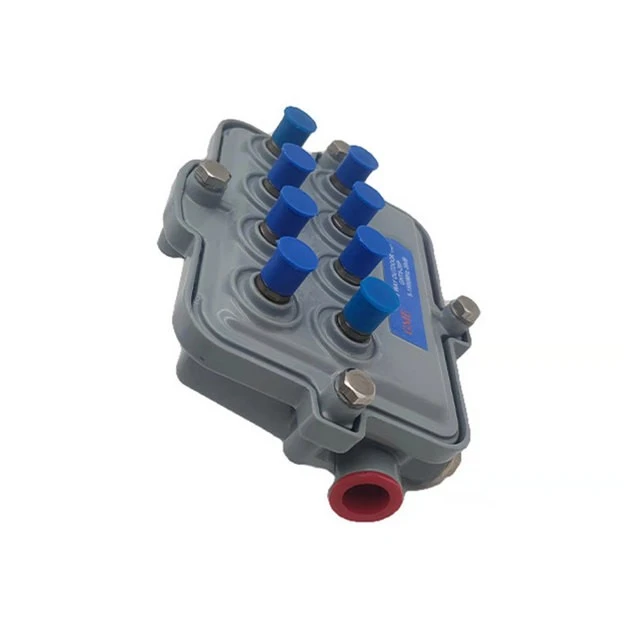

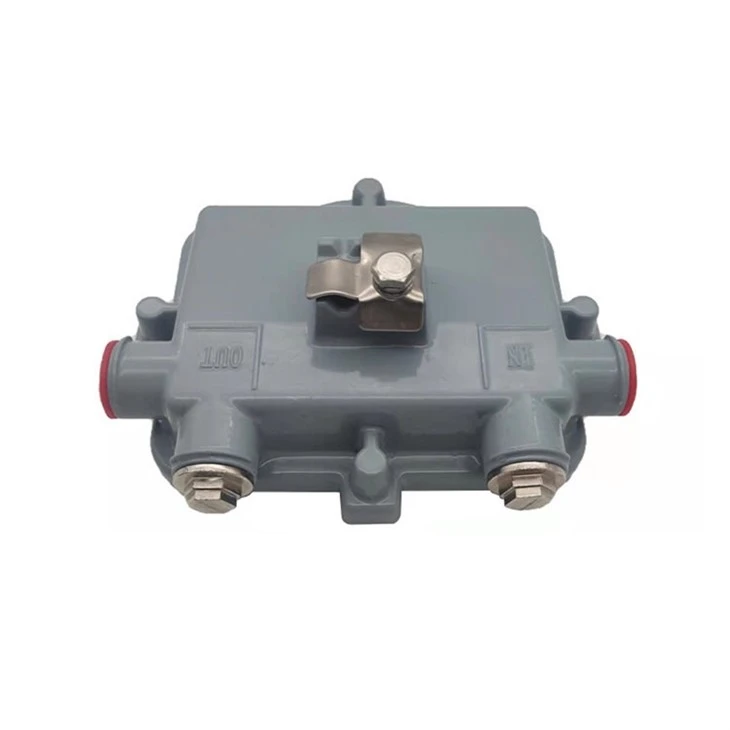

8 Way Outdoor TAP au fost concepute având în vedere viitorul industriei CATV. Toate unitățile sunt dotate cu o bară de trecere a energiei instalată din fabrică pentru un serviciu neîntrerupt atunci când placa frontală este îndepărtată. Plăcile frontale interschimbabile permit creșterea viitoare a rețelei, reducând în același timp upgrade-urile costisitoare ale echipamentelor pentru furnizorii de cablu.
Caracteristici
• Lățime de bandă 5-1800 MHz (opțiune de 1000MHz/1200MHz disponibilă și)
• Modul de conectare: Funcția PIM pentru robinetul de condiționare
• PF: Alimentare prin portul F Opțiunea. 12 Capacitate curentă
• Jumper standard instalat
• Capacitate curent 15 A
• Plăci de circuite imprimate
• SR: Condensatori de blocare pe porturile „F” pentru rezistență extinsă la supratensiune
• CB: Comutator de bypass AC/RF cu bară continuă când placa frontală este îndepărtată
• Carcasa din aliaj de aluminiu folosita pentru rezistenta la coroziune
• Acoperire dublă din poliuretan pentru o mai mare protecție împotriva intemperiilor
• Garnitură de cauciuc și garnitură de protecție RFI
• Porturi „F” din alamă etanșată cu epoxid și nichelat
• Opțiuni: PIM-EQ-xx, PIM-CS-xx, PIM-RPA-xx, PIM-FPA-xx, PIM-HPF-54
• Placi frontale cu 2/4 porturi ușor interschimbabile
• Instalare aeriană sau piedestal
• Conform cu Ghidurile SCTE
• Rezistenta la supratensiune: IEEE C62.41-1991 Categoria B3/6kV Combinație de undă, 3000 A
Caietul de sarcini
|
Locul de origine: Guangdong, China |
|||||||||||||||||||
|
Număr de model: GDST-040 (GHT8-20P-1.8) |
|||||||||||||||||||
|
Parametru |
Frecvență [MHz] |
318T-18-11T |
318T-18-14 |
318T-18-17 |
318T-18-20 |
318T-18-23 |
318T-18-26 |
318T-18-29 |
318T-18-32 | 318T-18-35 | |||||||||
|
Pierdere de inserție [dB] |
5 – 10 |
T |
3.8 |
1.8 |
1.5 |
1.3 |
1 |
1 |
0.9 | 0.9 | |||||||||
|
10 – 65 |
T |
3.6 |
1.6 |
1.5 |
1.1 |
0.8 |
0.8 |
0.7 | 0.7 | ||||||||||
|
65 – 300 |
T |
4 |
1.8 |
1.5 |
1.2 |
0.9 |
0.9 |
0.9 | 0.8 | ||||||||||
|
300 – 550 |
T |
4.7 |
2.5 |
1.9 |
1.7 |
1.3 |
1.3 |
1.3 | 1.2 | ||||||||||
|
550– 750 |
T |
5 |
2.7 |
2.1 |
1.8 |
1.5 |
1.5 |
1.4 | 1.3 | ||||||||||
|
750 - 862 |
T |
5 |
3 |
2.3 |
2 |
1.8 |
1.7 |
1.7 | 1.4 | ||||||||||
|
862 – 1000 |
T |
5.1 |
3.1 |
2.4 |
2.1 |
1.9 |
1.8 |
1.8 | 1.5 | ||||||||||
|
1000 – 1218 |
T |
5.3 |
3.3 |
2.6 |
2.3 |
2.1 |
2 |
2 | 1.7 | ||||||||||
|
1218 - 1500 |
T |
5.6 |
4 |
3 |
2.6 |
2.5 |
2.6 |
2.6 | 2.6 | ||||||||||
|
1500 – 1700 |
T |
5.8 |
4.5 |
3.5 |
3 |
2.5 |
3 |
3 | 3 | ||||||||||
|
1700 – 1800 |
T |
6 |
5.2 |
3.5 |
3.5 |
3 |
3.5 |
3.5 | 3.5 | ||||||||||
|
Pierdere de retur [dB min.] |
5 – 10 |
Mai mare sau egal cu 16 |
Mai mare sau egal cu 16 |
Mai mare sau egal cu 16 |
Mai mare sau egal cu 16 |
Mai mare sau egal cu 16 |
Mai mare sau egal cu 16 |
Mai mare sau egal cu 16 |
Mai mare sau egal cu 16 | Mai mare sau egal cu 16 | |||||||||
|
10 – 47 |
Mai mare sau egal cu 16 |
Mai mare sau egal cu 16 |
Mai mare sau egal cu 16 |
Mai mare sau egal cu 16 |
Mai mare sau egal cu 16 |
Mai mare sau egal cu 16 |
Mai mare sau egal cu 16 |
Mai mare sau egal cu 16 | Mai mare sau egal cu 16 | ||||||||||
|
47 – 850 |
Mai mare sau egal cu 16 |
Mai mare sau egal cu 16 |
Mai mare sau egal cu 16 |
Mai mare sau egal cu 16 |
Mai mare sau egal cu 16 |
Mai mare sau egal cu 16 |
Mai mare sau egal cu 16 |
Mai mare sau egal cu 16 | Mai mare sau egal cu 16 | ||||||||||
|
850 – 1218 |
Mai mare sau egal cu 12 |
Mai mare sau egal cu 12 |
Mai mare sau egal cu 12 |
Mai mare sau egal cu 12 |
Mai mare sau egal cu 12 |
Mai mare sau egal cu 12 |
Mai mare sau egal cu 12 |
Mai mare sau egal cu 12 | Mai mare sau egal cu 12 | ||||||||||
|
1218– 1500 |
Mai mare sau egal cu 12 |
Mai mare sau egal cu 12 |
Mai mare sau egal cu 12 |
Mai mare sau egal cu 12 |
Mai mare sau egal cu 12 |
Mai mare sau egal cu 12 |
Mai mare sau egal cu 12 |
Mai mare sau egal cu 12 | Mai mare sau egal cu 12 | ||||||||||
|
1500 - 1700 |
Mai mare sau egal cu 12 |
Mai mare sau egal cu 12 |
Mai mare sau egal cu 12 |
Mai mare sau egal cu 12 |
Mai mare sau egal cu 12 |
Mai mare sau egal cu 12 |
Mai mare sau egal cu 12 |
Mai mare sau egal cu 12 | Mai mare sau egal cu 12 | ||||||||||
|
1700 – 1800 |
Mai mare sau egal cu 12 |
Mai mare sau egal cu 12 |
Mai mare sau egal cu 12 |
Mai mare sau egal cu 12 |
Mai mare sau egal cu 12 |
Mai mare sau egal cu 12 |
Mai mare sau egal cu 12 |
Mai mare sau egal cu 12 | Mai mare sau egal cu 12 | ||||||||||
|
Valoarea atingerii (dB) Toleranță |
5 – 65 |
11 |
14 |
17 |
20 |
23 |
26 |
29 |
32 | 35 | |||||||||
|
65 – 860 |
11 |
14 |
17 |
20 |
23 |
26 |
29 |
32 | 35 | ||||||||||
|
860 – 1218 |
11 |
14 |
17 |
20 |
23 |
26 |
29 |
32 | 35 | ||||||||||
|
1218– 1500 |
11 |
15 |
17 |
20 |
23 |
26.5 |
29 |
32 | 35 | ||||||||||
|
1500 - 1700 |
11 |
15.5 |
18 |
20.5 |
23 |
26.5 |
29 |
32 | 35 | ||||||||||
|
1700 - 1800 |
11 |
15.5 |
18.5 |
20.5 |
23.5 |
27 |
29 |
32 | 35 | ||||||||||
|
Izolație [dB min.] |
Ieșire-Atingeți |
Atingeți-Atingeți |
Ieșire-Atingeți |
Atingeți-Atingeți |
Ieșire-Atingeți |
Atingeți-Atingeți |
Ieșire-Atingeți |
Atingeți-Atingeți |
Ieșire-Atingeți |
Atingeți-Atingeți |
Ieșire-Atingeți |
Atingeți-Atingeți |
Ieșire-Atingeți |
Atingeți-Atingeți | Ieșire-Atingeți | Atingeți-Atingeți | Ieșire-Atingeți | Atingeți-Atingeți | |
|
5 – 10 |
T |
18 |
24 |
18 |
26 |
18 |
27 |
18 |
29 |
18 |
30 |
18 |
32 |
18 | 33 | 18 | 35 | 18 | |
|
10 – 65 |
T |
26 |
30 |
26 |
32 |
26 |
33 |
26 |
35 |
26 |
36 |
26 |
38 |
26 | 39 | 26 | 41 | 26 | |
|
65 – 860 |
T |
24 |
28 |
24 |
30 |
24 |
31 |
24 |
33 |
24 |
34 |
24 |
36 |
24 | 37 | 24 | 39 | 24 | |
|
860 – 1218 |
T |
22 |
26 |
22 |
28 |
22 |
29 |
22 |
31 |
22 |
32 |
22 |
34 |
22 | 35 | 22 | 37 | 22 | |
|
1218– 1500 |
T |
20 |
25 |
20 |
25 |
20 |
25 |
20 |
25 |
20 |
30 |
20 |
25 |
20 | 30 | 20 | 30 | 20 | |
|
1500 - 1700 |
T |
17 |
25 |
17 |
25 |
17 |
25 |
17 |
25 |
17 |
30 |
17 |
25 |
17 | 30 | 17 | 30 | 17 | |
|
1700 – 1800 |
T |
17 |
25 |
17 |
25 |
17 |
25 |
17 |
25 |
17 |
30 |
17 |
25 |
17 | 30 | 17 | 30 | 17 | |
FAQ
Î: Puteți produce comanda cu marca clientului?
A: Da, desigur. Serviciul OEM și ODM este oferit cu căldură.
Î: Cum controlați calitatea produsului?
R: În primul rând calitatea. Toate produsele noastre selectate sunt supuse unor teste standardizate înainte de ambalare și expediere.
Î: Cum expediați mărfurile?
R: De obicei transportăm pe mare sau pe aer.
Î: Care este piața dumneavoastră principală?
R: Europa, America de Nord, America de Sud, Orientul Mijlociu și etc.
