Descriere

• Gamă de frecvență în bandă largă de la 40 până la 2300MHz Designul plăcii de circuit imprimat SMD multi-stratificat-de înaltă performanță asigură o izolare ridicată de la port-la-pentru a oferi protecție împotriva purtătorului fals și pentru a minimiza interacțiunea nedorită a canalului, reducând distorsiunea imaginii.

• 3X4 Digital Multiswitch Porturile cu pierderi de returnare de ieșire ridicate special concepute pentru rețelele MDU și aplicațiile cu mai mulți abonați reduc microreflecțiile, îmbunătățesc recuperarea datelor și reduc distorsiunile armonice.

• Designul simplu al interfeței de tip F-conector oferă semnale de satelit și antenă care urmează să fie direcționate către 4 sau 8 ieșiri.

• Matricea de-diode PIN de înaltă performanță reduce timpul de transfer al polarității și artefactele digitale, oferind o calitate constantă a imaginii.

• Semnalul antenei se combină cu satelit la ieșire (unele modele), eliminând combinarea externă, reducând costurile și dezordinea.

• Compatibil cu serviciile prin satelit Direct to Home care oferă comutare de tensiune și ton pentru selectarea polarității.

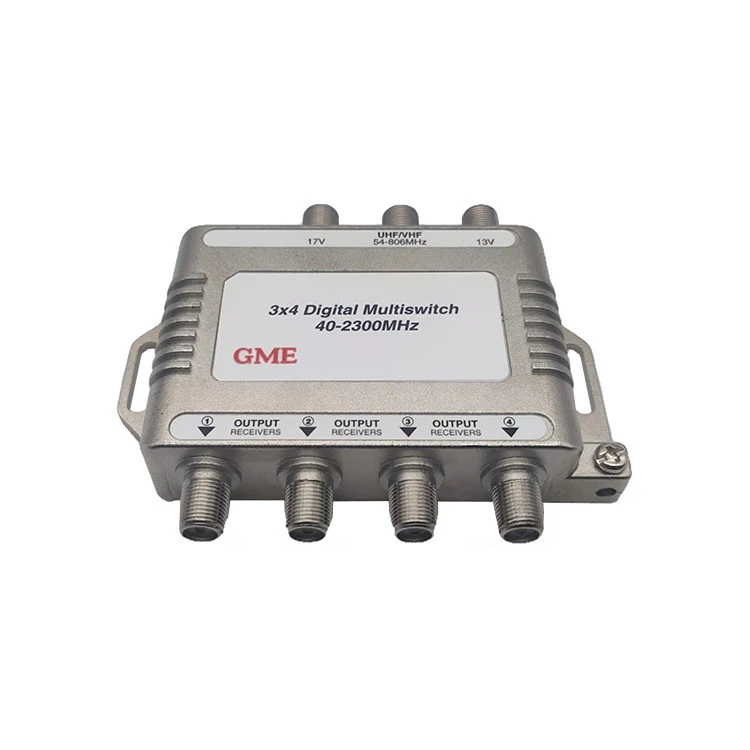

• Multiswitch digital 3X4 compatibil cu Dish și DirectV.

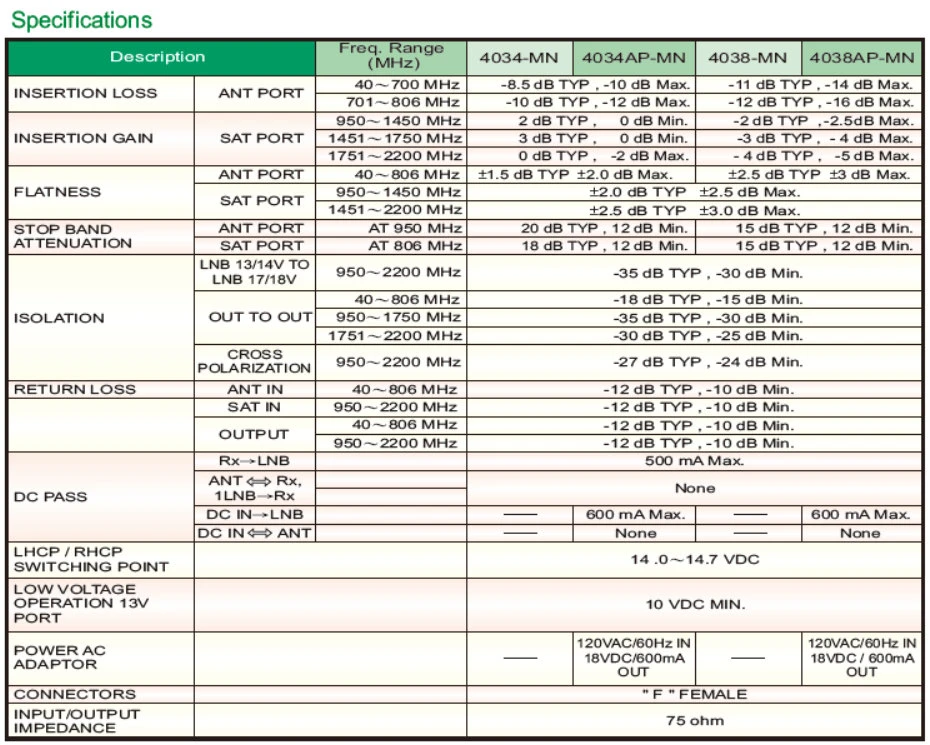

Caietul de sarcini

Locul de origine: Guangdong, China

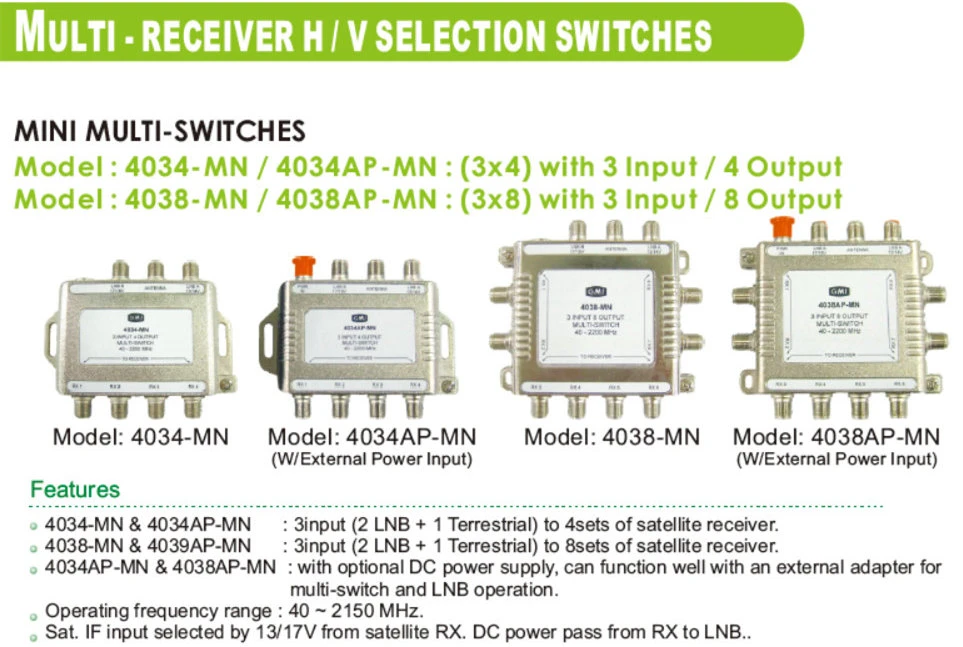

NR. MODEL: GDMS-001 (4034MN)
Descriere		Frec. Interval (MHZ)
PIERDERE DE INSERȚIE	PORT ANT	40~700 MHz	-8,5 dB TYP, -10 dB Max.
PIERDERE DE INSERȚIE	PORT ANT	701~806 MHz	-10 dB TYP, -12 dB Max.
CÂŞTIGUL DE INSERŢIE	SAT PORT	950~1450 MHz	2 dB TYP, O dB Min.
		1451~1750 MHz	3 dB TYP, O dB Min.
		1751~2200 MHz	0 dB TYP, -2 dB Max.
PLANEAȚIE	PORT ANT	40~806 MHz	±1,5 dB TYP +2.0 dB Max.
	SAT PORT	950~1450 MHz	+2.0 dB TYP +2.5 dB Max.
	SAT PORT	1451~2200 MHz	+2.5 dB TYP ±3,0 dB Max.
STOP BANDA	PORT ANT	LA 950 MHz	20 dB TYP, 12 dB min.
ATENUARE	SAT PORT	LA 806 MHz	18 dB TYP, 12 dB min.
IZOLARE	LNB 13/14V TO	950~2200 MHz	-35 dB TYP, -30 dB min.
	LNB 17/18V	950~2200 MHz	-35 dB TYP, -30 dB min.
	OUT LA OUT	40~806 MHz	-18 dB TYP, -15 dB min.
		950~1750 MHz	-35 dB TYP, -30 dB min.
		1751~2200 MHz	-30 dB TYP, -25 dB min.
	CRUCE	950~2200 MHz	-27 dB TYP, -24 dB min.
	POLARIZARE	950~2200 MHz	-27 dB TYP, -24 dB min.
PIERDERE DE RETURNARE	ANT IN	40~806 MHz	-12 dB TYP, -10 dB min.
	SAT IN	950~2200 MHz	-12 dB TYP, -10 dB min.
	IEȘIRE	40~806 MHz	-12 dB TYP, -10 dB min.
	IEȘIRE	950~2200 MHz	-12 dB TYP, -10 dB min
DC PASS	Rx-LNB		500 mA max.
	ANTRx,		Nici unul
	1LNB→Rx		Nici unul
	DC IN-LNB
	DC INANT		-
LHCP/RHCP			14,0~14,7 VDC
PUNCTUL DE COMUTARE			14,0~14,7 VDC
JOSĂ TENSIUNE			10 VDC MIN.
FUNCȚIONARE 13V
PORT
ALIMENTARE AC	-
ADAPTATOR	-
CONECTOARE	"F" FEMEI
INTRARE/IEȘIRE	75 ohmi
IMPEDANȚA	75 ohmi
