Descriere

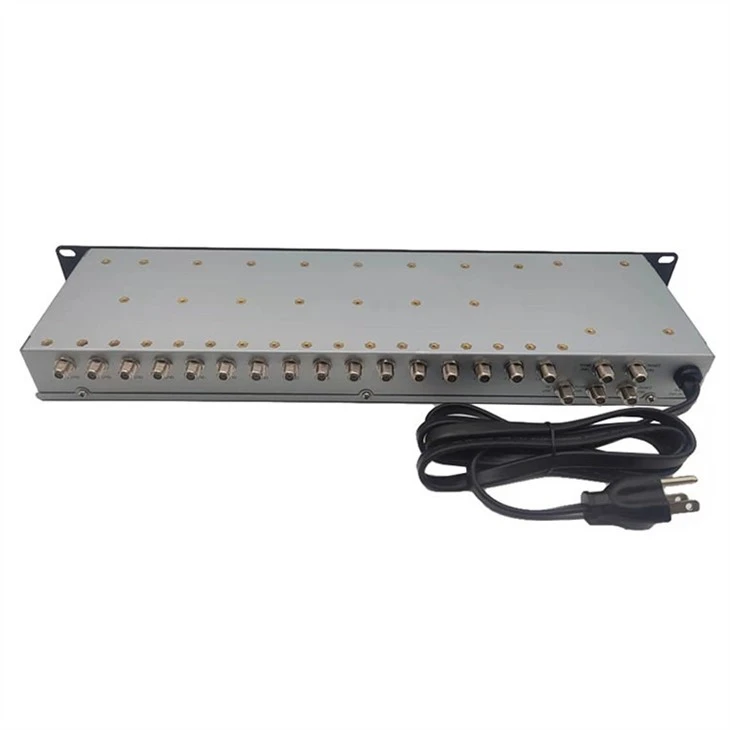

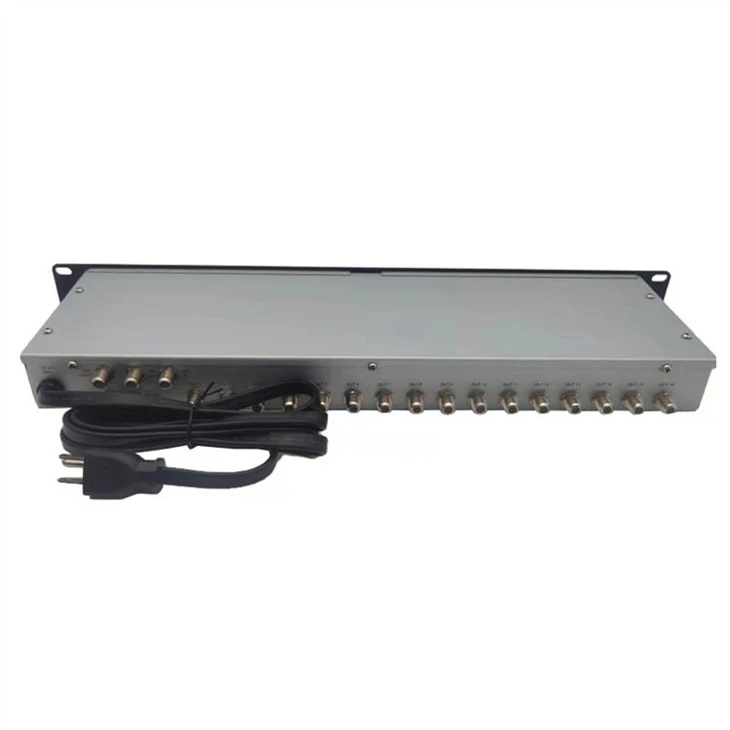

MSR-516 montat în rack este compatibil cu sistemele de recepție antenă DIRECTV de fază trei, permițând 4 intrări LNB și 1 antenă și oferind 16 ieșiri. 5Multiswitch X16 prin satelit montat în rack Un ton constant de 22 kHz este furnizat pe 2 dintre porturile de intrare și 14 sau 18 volți DC sunt furnizați pentru comutarea internă a LNB.

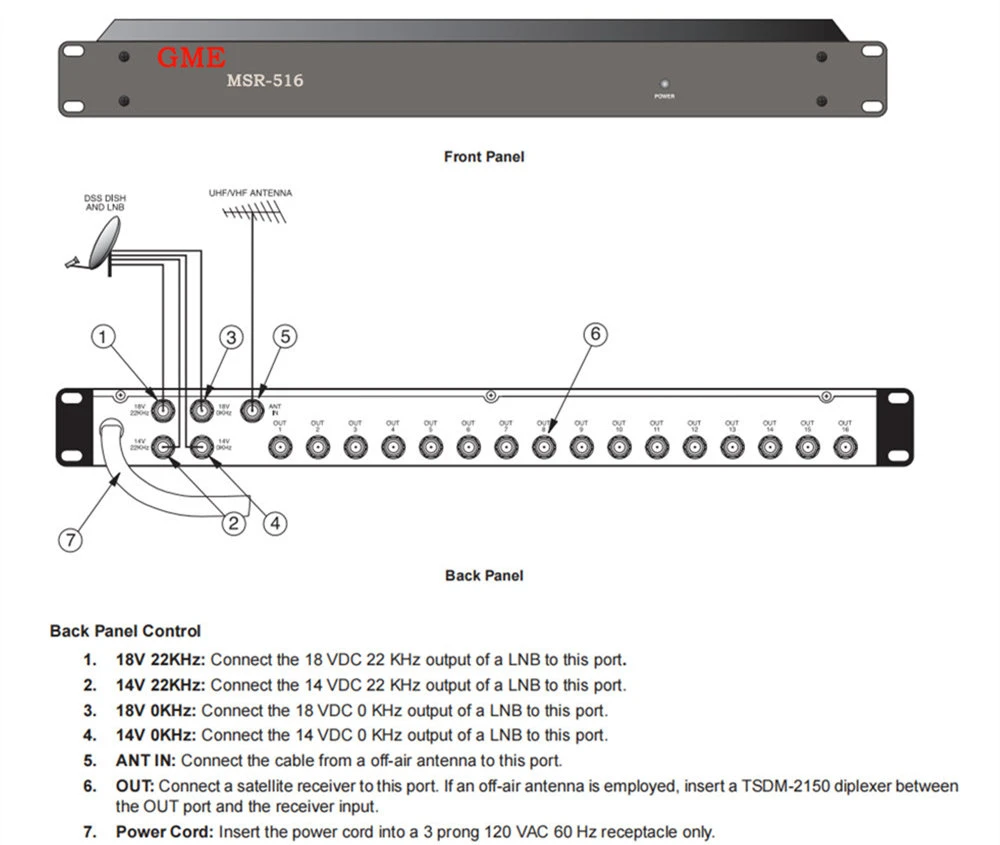

Interfața simplă cu 5 intrări oferă 4 intrări de polaritate satelit plus 1 antenă de aer dezactivată și 16 ieșiri, pentru instalare rapidă.
Multiswitch prin satelit montat în rack 5X16 Gamă largă de frecvență 40~2150MHz.
Compatibil cu DIRECTV Faza III și cu alte sisteme de recepție care utilizează matricea de diode PIN de comutare a tonurilor de 22 kHz reduce timpul de transfer al polarității și artefactele digitale, oferind o calitate constantă a imaginii.
Sunt furnizate 14 sau 18 volți DC și un ton de 22 kHz pentru a alimenta LNB-ul și a efectua comutarea internă. Amplificatorul încorporat-compensează pierderile de inserție, reducând nevoia de amplificare externă.

Caietul de sarcini

Locul de origine: Guangdong, China
Număr de model: GDMS-003-2 (MSR-516)
ARTICOL	TIPIC	LIMITĂ QC	CONDIȚII DE TESTARE
FREQ. GAMĂ
ANT IN			54~806 MHz
SAT IN			950~2150 MHz
OUT			54~2150 MHz
PIERDERE DE INSERȚIE / (ANT IN)	0 dB	-1,5 dB max.	54 ~ 550MHz
PIERDERE DE INSERȚIE / (ANT IN)	0 dB	-2,5 dB max.	551 ~ 806MHz
CÂŞTIG (SAT IN)	4dB	2 dB min.	950 ~ 1750 MHz
CÂŞTIG (SAT IN)	2 dB	0 dB min	1751 ~ 2150 MHz
IZOLARE
POLARIZARE ÎNcrucișată	- 30 dB	- 25 dB min.	950 ~ 2150 MHz
OUT LA OUT	- 15 dB	- 14 dB min.	54 ~ 806 MHz
OUT LA OUT	- 30 dB	- 28 dB min.	950 ~ 2150 MHz
SAT IN TO SAT IN	- 40 dB	- 35 dB min.	950 ~ 2150 MHz
STOP ATENUARE BANDA	2 0 dB	15 dB min	PORT ANT @ LA 950 MHz
	2 0 dB	15 dB min	PORT SAT @ LA 806 MHz
PIERDERE DE RETURNARE
INTRARE/IEȘIRE	- 6 dB	- 5dB min	54 ~ 806 MHz
	- 10 dB	- 8 dB min	950 ~ 1450 MHz
	- 8 dB	- 6 dB min	1451 ~ 2150 MHz
CAPACITATE DE INTRARE
(COMPRESIE 1dB)
ANT IN	108 dBuV	106 dBuV min	LA INTRARE 67,25 MHz
SAT IN	110 dBuV	108 dBuV min	LA INTRARE 950 MHz
PUNCTUL DE COMMUTARE LHCP/RHCP		14,0~15,0VDC
MULTI-SW 22KHz PUNCT DE COMUTARE		150~300Vp-p	Semnal de testare unde pătrate
			Fără mecanică
IEȘIRE 22KHz SINGAL
FREQ.		22±4KHz
AMPLITUDINE		650±250mVp-p
PENTRU TENSIUNE/CURENTUL
TENSIUNE FIXĂ LNB PIASTRA
PORT 13V/0KHz 13V/22KHz		12,8~13,5VDC	0~300mA
PORT 18V/0KHz 18V/22KHz		17,9~18,9VDC	0~450mA
PUTERE DE INTRARE		120VAC±10% 60Hz
CONECTOR		Tip "F" Femeie	TOATE PORTURILE
IMPEDANȚA		75 ohmi	TOATE PORTURILE
