Descriere

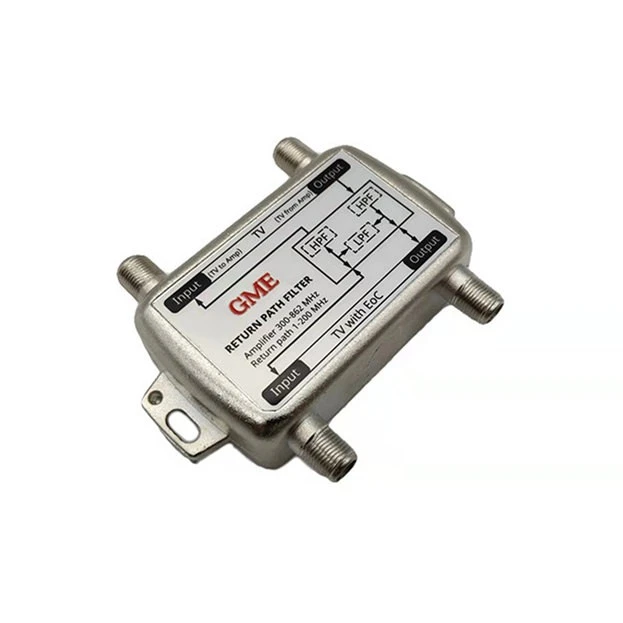

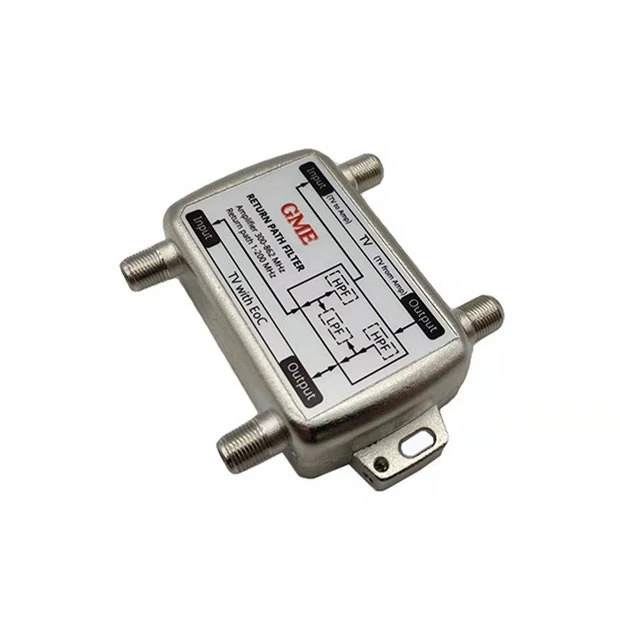

Filtrul de cale de întoarcere este folosit pentru a ocoli amplificatoarele într-o rețea TV normală bazată pe coaxial pe frecvența de date a EoC. Acest lucru permite ca datele să aibă o cale de întoarcere și semnalul TV să fie amplificat.
Caietul de sarcini
|
Locul de origine: Guangdong, China |
|||
|
Număr de model: GDF-002 (GRPF-200) |
|||
|
ARTICOL |
TIPIC |
LIMITĂ QC |
CONDIȚII DE TESTARE |
|
Gama de frecvențe |
|||
|
|
|
1-200MHz |
Calea de întoarcere |
|
|
|
300-862MHz |
Amplificator |
|
Pierdere de inserție |
|||
|
IN (TV+EoC) la OUT (TV+EoC) |
-1,5 dB |
-2,0 dB max |
1-200MHz |
|
IN (TV+EoC) la IN (TV la Amp)& |
-1,5 dB |
-2,0 dB max |
300-862MHz |
|
Ieșire (TV+EoC) la ieșire (TV de la amplificator) |
|||
|
Izolare |
|||
|
IN (TV la amplificator) la Out (TV de la amplificator) |
-37dB |
-32dB min |
1-5MHz |
|
|
-50dB |
-48dB min |
6-200MHz |
|
|
-60dB |
-50dB min |
300-862MHz |
|
Respingere |
|||
|
IN (TV+EoC) la OUT (TV+EoC) |
-60dB |
-50dB min |
300-862MHz |
|
IN (TV+EoC) la IN (TV la amplificator) și |
-37dB |
-32dB min |
1-5MHz |
|
Ieșire (TV+EoC) la ieșire (TV de la amplificator) |
-50dB |
-48dB min |
6-200MHz |
|
Pierdere de returnare |
|||
|
|
-16dB |
-14dB min |
5-200MHz |
|
|
-17dB |
-15dB min |
300-862MHz |
|
DC Pass |
|
Da |
IN (TV+EoC) la IN (TV la amplificator) și |
|
|
Ieșire (TV+EoC) la ieșire (TV de la amplificator) |
||
|
Temperatura de operare |
|
-10-+40 grad |
|
|
Temperatura de depozitare |
|
-20-+70 grad |
|
|
Conector |
|
F tip femelă |
Toate porturile |
|
Impedanta |
|
75 ohmi |
|
Profilul Companiei

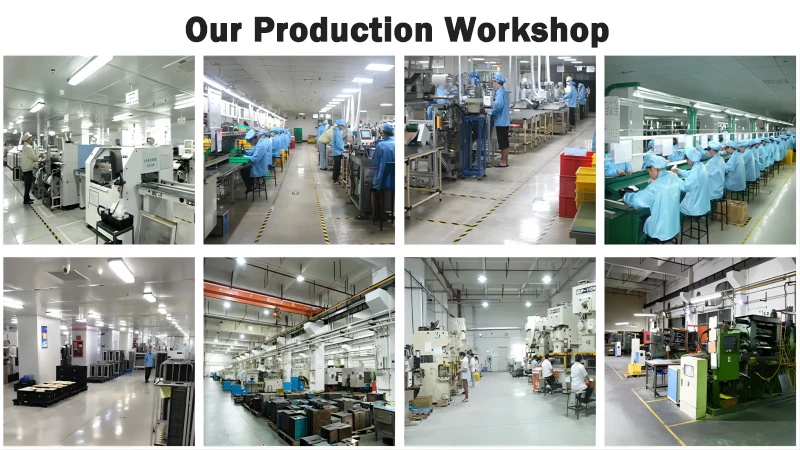

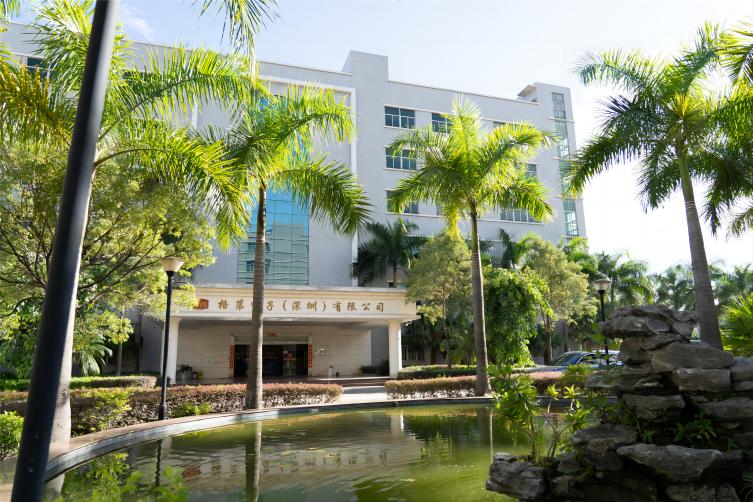

Goodmind Electronics (Shenzhen) Co., Ltd. a fost înființată în 1992 cu un capital social de 18 milioane de dolari SUA. Fabrica proprie este situată în Shenzhen și are peste 1000 de angajați. Este o întreprindere de înaltă-tehnologie care integrează cercetare și dezvoltare, producție, vânzări și servicii. Compania este specializată în producție profesională de antenă / comunicare în rețea / Bluetooth / accesorii AV / Smart Home / accesorii auto. Fabrica este integrată vertical. Fabrica are prelucrarea plasticului, ștanțarea metalelor, turnarea sub presiune a zincului, SMT, DIP și centru de asamblare. Compania are o putere financiară puternică, o echipă profesionistă de cercetare și dezvoltare, echipamente de producție excelente și o producție slabă și este dedicată creării de produse de-înaltă calitate pentru clienți.
Ce este un filtru de cale de retur?
În sistemele de comunicații RF, un filtru de cale de retur este o componentă concepută pentru a filtra semnalele sau zgomotul nedorit care pot interfera cu funcționarea corectă a sistemului. Ajută la asigurarea faptului că semnalele transmise de la un dispozitiv sau sistem către o altă locație sunt fără interferențe și zgomot, menținând integritatea comunicării.
Cum funcționează un filtru de cale de retur?
Filtrele pentru calea de întoarcere utilizează de obicei diverse tehnici, cum ar fi filtrarea pasivă LC (condensator{0}inductor), filtrarea activă sau procesarea digitală a semnalului, pentru a atenua selectiv anumite frecvențe sau intervale de frecvență. Prin blocarea semnalelor nedorite, permițând în același timp să treacă semnalele dorite, filtrele de cale de întoarcere ajută la îmbunătățirea raportului semnal-la-zgomot și la îmbunătățirea performanței generale a sistemului.
Unde sunt folosite filtrele pentru calea de retur?
Filtrele de cale de întoarcere găsesc aplicații în diferite sisteme de comunicații RF, inclusiv rețele de televiziune prin cablu (CATV), sisteme de comunicații prin satelit, rețele de internet în bandă largă și sisteme de comunicații fără fir. Acestea sunt adesea folosite în configurațiile transmițătorului-receptorului, unde menținerea unei căi de întoarcere curată pentru semnale este crucială pentru o comunicare fiabilă.
FAQ
Î: Care sunt beneficiile utilizării filtrelor de cale de retur?
R: Prin filtrarea interferențelor și a zgomotului nedorit, filtrele de cale de întoarcere ajută la îmbunătățirea calității semnalului, la reducerea degradarii semnalului și la îmbunătățirea performanței generale și a fiabilității sistemelor de comunicație RF. Ele pot ajuta, de asemenea, la minimizarea interferențelor electromagnetice (EMI) și la asigurarea conformității cu standardele de reglementare.
Î: Cum aleg filtrul de cale de retur corect pentru aplicația mea?
R: Luați în considerare factori precum intervalul de frecvență de funcționare, nivelul dorit de atenuare pentru semnalele nedorite, cerințele de potrivire a impedanței de intrare/ieșire și orice considerații specifice de mediu sau de reglementare. Consultarea experților în inginerie RF sau referirea la specificațiile sistemului poate ajuta la selectarea filtrului de cale de retur adecvat.
Î: Există diferite tipuri de filtre pentru calea de întoarcere?
R: Da, filtrele de cale de retur vin în diferite tipuri și configurații, inclusiv filtre pasive, filtre active, filtre de suprafață, filtre coaxiale și module de filtrare integrate. Alegerea tipului de filtru depinde de cerințele și constrângerile specifice ale aplicației.
Î: Care sunt unele provocări comune asociate cu filtrele de cale de returnare?
R: Provocările obișnuite includ compromisuri-între performanța filtrului (atenuare, pierdere de inserare) și alți parametri ai sistemului, cum ar fi dimensiunea, costul și consumul de energie. Proiectarea filtrelor eficiente de cale de întoarcere poate implica, de asemenea, abordarea unor probleme precum potrivirea impedanței, ondularea benzii de trecere și distorsiunea neliniară.
Î: Există cerințe de întreținere pentru filtrele de cale de retur?
R: Filtrele de cale de retur nu necesită de obicei întreținere regulată. Cu toate acestea, pot fi necesare inspecții periodice pentru a se asigura că filtrul funcționează corect și pentru a detecta orice semne de deteriorare sau degradare care i-ar putea afecta performanța. În astfel de cazuri, poate fi necesară înlocuirea sau repararea.
