Descriere

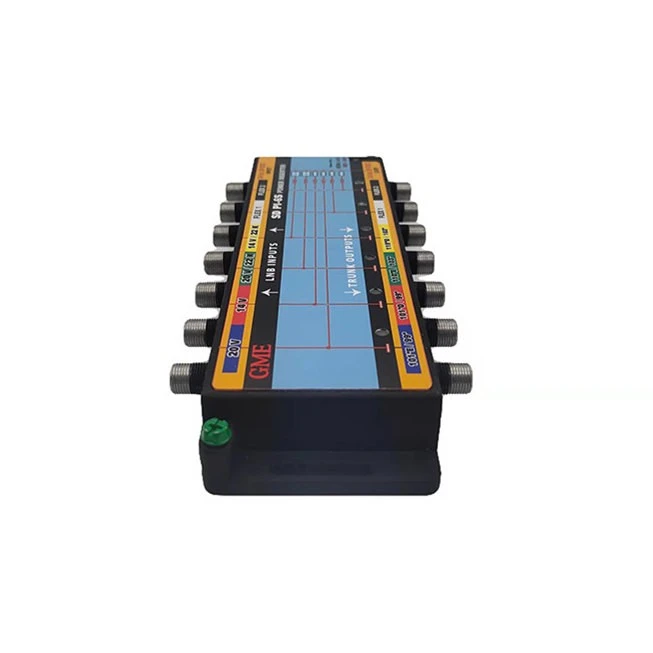

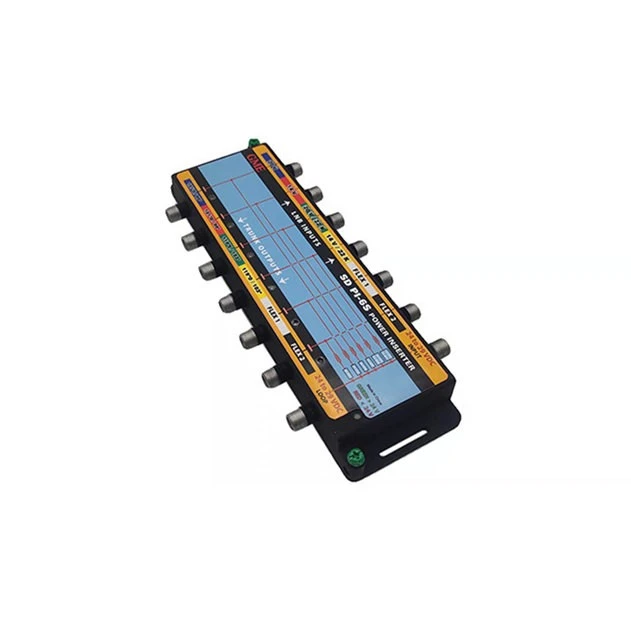

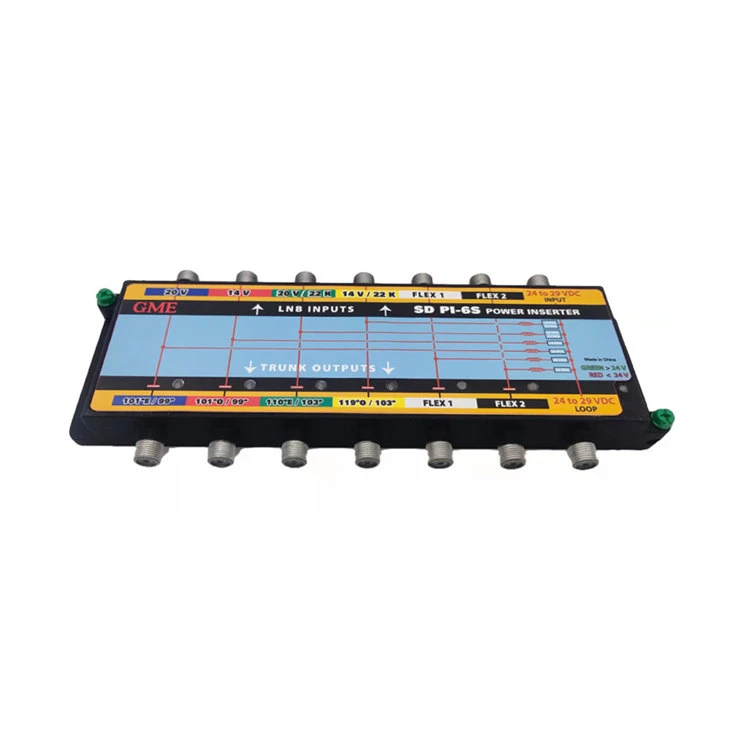

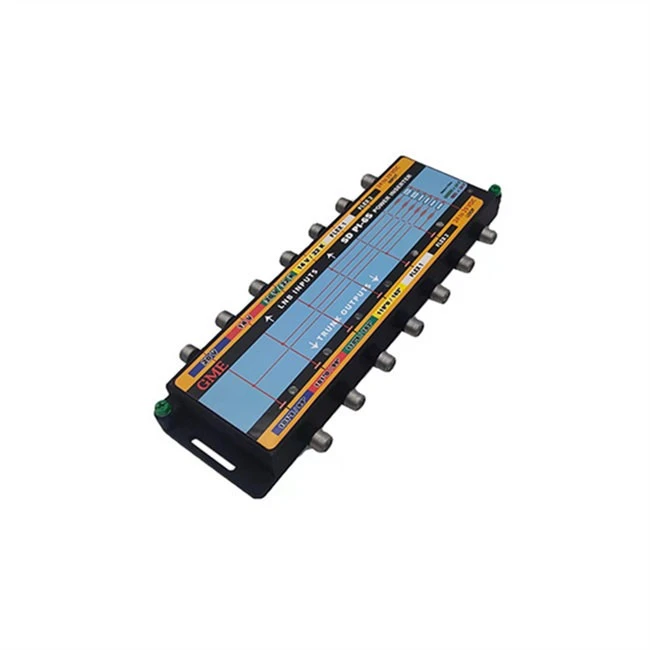

Bloc de polaritate a dispozitivului de introducere a puterii prin satelit DirecTV
Modelul SDPI6S alimentează un LNB DIRECTV SL5, polaritatea blochează cele patru ieșiri ale antenei și oferă două ieșiri de 20 V pentru a alimenta LNB-ul de 95º pe antena DTV66E și o posibilă polaritate viitoare. Amplificatoarele alimentate de linie pot fi alimentate de dispozitivul de inserare. Un total de doi amperi de curent continuu este disponibil de la transformatorul de putere protejat la scurtcircuit.
Situaţie
Semnalele de la o antenă SLSP-F SlimLine® cu polaritate DIRECTV® (4) cu SL5 LNB, antenă de 95º DTV66E și o posibilă polaritate a șasea sunt necesare pentru mai multe comutatoare.
Soluţie
Modelul SD PI-6S alimentează un LNB DIRECTV® SL5, polaritatea blochează cele patru ieșiri ale antenei și oferă 20 V FLEX1 și 13 V pe intrările FLEX2 pentru a alimenta LNB-ul 95º pe antena DTV66E sau alte LNB-uri.
Caracteristici
◆ DIRECTV SL5 Ka/Ku lățime de bandă 250 până la 2150 MHz

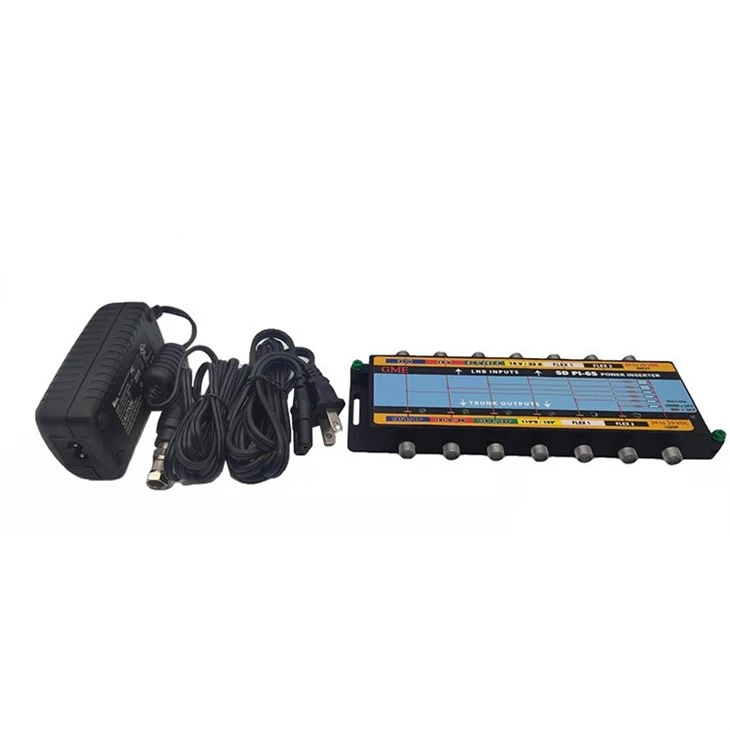

◆ Alimentat de adaptoare de alimentare PI-29 sau PS242000A
◆ Alimentare SL5, SL3 și LNB-uri Worldview
◆ Carcasă compactă: 1 inch SCTE Indoor F Spacing
◆ Contor de nivel de tensiune construit în ROȘU / VERDE
Caietul de sarcini
|
Locul de origine: Guangdong, China |
|||
|
Număr de model: GDINS-001 (SD PI-6S) |
|||
|
ARTICOL |
TIPIC |
QCLIMIT |
CONDIȚII DE TESTARE |
|
FREQ. GAMĂ |
|
|
250-2150 MHz |
|
PIERDERE DE INSERȚIE |
|||
|
|
-1,0 dB |
-1,5 dB MAX |
250-2150 MHz |
|
IZOLARE |
|||
|
ÎNTRE PORTURI |
-40dB |
-35dB MIN |
250-2150 MHz |
|
PIERDERE DE RETURNARE |
|
|
|
|
INTRARE/IEȘIRE |
-12dB |
-10dB MIN |
250-2150 MHz |
|
INTRARI FURNIZATE DE ALIMENTARE DC |
|||
|
PORT#1 (20V 101 grade și 99 grade) |
|
20±0,5 VDC |
@50-350 mA |
|
PORT#2 (14V 101 grade și 99 grade) |
|
13,5±0,5 VDC |
@50-350 mA |
|
PORT#3 (22KHz și 20V 110 grade și 103 grade) |
|
20±0,5 VDC (+22KHz) |
@50-350 mA |
|
PORT#4 (22KHz și 14V 119 grade și 103 grade) |
|
13,5±0,5 VDC (+22KHz) |
@50-350 mA |
|
PORT#5 (PORT FLEX 1) |
|
20±0,5VDC |
@50-350 mA |
|
PORT#6 (PORT FLEX 2) |
|
20±0,5VDC |
@50-350 mA |
|
CARACTERISTICI SEMNULUI 22KHz |
|||
|
FREQ |
|
22±4KHz |
|
|
CICLU DE FUNCȚIE |
|
±50﹪ |
<24,0 VDC |
|
NIVEL |
|
400 mVp-p MIN |
>24,0 VDC |
|
CULOARE LED POWER |
|
ROŞU |
|
|
CORRESPONDENT CU: |
|
VERDE |
|
|
COMUTAREA PUTERIILOR |
|
24V-29VDC |
COMUTAREA PUTERIILOR |
|
INTRARE |
|
100-240VAC / 50/60Hz |
TOATE PORTURILE |
|
IEȘIRE |
|
24VDC/2.08A |
TOATE PORTURILE |
|
IMPEDANȚA |
|
75 OHM |
(6) SCTE INDOOR F |
|
CONECTOR |
|
TIP "F" FEMEI |
|
|
NUMĂR DE PORTURI DE INTRARE/IEȘIRE |
|
|
|
Profilul Companiei

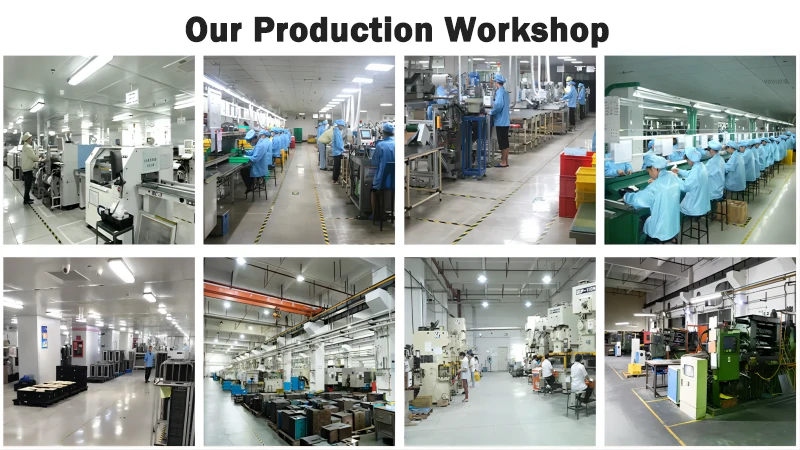

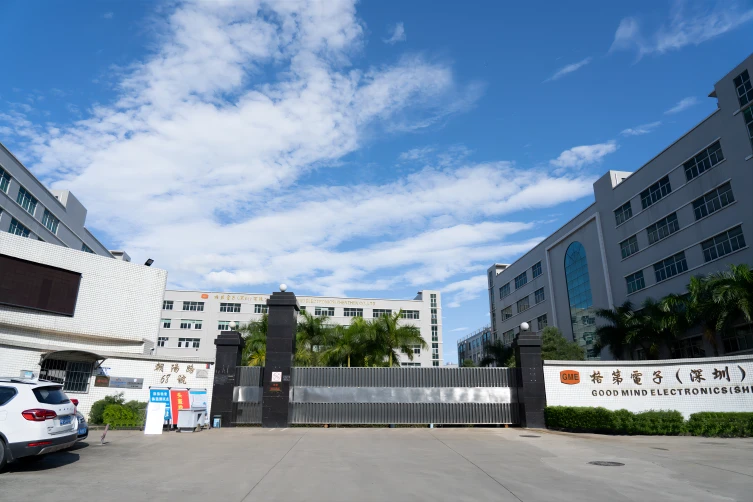

Goodmind Electronics (Shenzhen) Co., Ltd. a fost înființată în 1992 cu un capital social de 18 milioane de dolari SUA. Fabrica proprie este situată în Shenzhen și are peste 1000 de angajați. Este o întreprindere de înaltă-tehnologie care integrează cercetare și dezvoltare, producție, vânzări și servicii. Compania este specializată în producție profesională de antenă / comunicare în rețea / Bluetooth / accesorii AV / Smart Home / accesorii auto. Fabrica este integrată vertical. Fabrica are prelucrarea plasticului, ștanțarea metalelor, turnarea sub presiune a zincului, SMT, DIP și centru de asamblare. Compania are o putere financiară puternică, o echipă profesionistă de cercetare și dezvoltare, echipamente de producție excelente și o producție slabă și este dedicată creării de produse de-înaltă calitate pentru clienți.
Cum funcționează un dispozitiv de inserție prin satelit?
Satellite Power Inserter este conectat în linie între receptorul de satelit și antena de satelit. Acesta primește putere de la receptorul de satelit prin cablul coaxial și apoi trimite această putere către LNB prin același cablu. Această putere este esențială pentru ca LNB să amplifice și să convertească semnalele primite de la satelit într-o formă utilizabilă pentru receptor.
Care este scopul unui dispozitiv de alimentare prin satelit?
Scopul principal al unui dispozitiv de alimentare prin satelit este de a furniza energie LNB-ului, care este necesară pentru ca acesta să funcționeze. Fără puterea furnizată de dispozitivul de inserție, LNB-ul nu ar fi capabil să amplifice semnalele slabe primite de la antena satelit.
Cum instalez un Satellite Power Inserter?
Instalarea unui dispozitiv de alimentare prin satelit este de obicei simplă. Mai întâi, deconectați cablul coaxial de la receptorul de satelit. Apoi, conectați un capăt al cablului coaxial la portul de intrare al dispozitivului de inserție și celălalt capăt la portul de ieșire al dispozitivului de inserție etichetat „la LNB” sau similar. În cele din urmă, conectați sursa de alimentare a dispozitivului de inserare la o priză și asigurați-vă că dispozitivul de inserare este alimentat.
FAQ
Î: Pot folosi orice Satellite Power Inserter cu sistemul meu de satelit?
R: Este esențial să utilizați un Satellite Power Inserter care este compatibil cu sistemul dumneavoastră de satelit și LNB. Asigurați-vă că dispozitivul de inserție furnizează tensiunea și curentul corect necesare LNB-ului dvs., deoarece utilizarea unui dispozitiv de inserție incompatibil ar putea deteriora LNB-ul sau poate duce la o calitate slabă a semnalului.
Î: Poate fi folosit un dispozitiv de alimentare prin satelit în aer liber?
R: În timp ce dispozitivele de alimentare prin satelit sunt de obicei proiectate pentru utilizare în interior, există modele rezistente la intemperii care pot fi utilizate în exterior. Dacă trebuie să instalați dispozitivul de inserție în aer liber, asigurați-vă că utilizați o carcasă sau un capac rezistent la intemperii pentru a-l proteja de elemente și pentru a preveni deteriorarea apei.
Î: De unde pot achiziționa un dispozitiv de inserție prin satelit?
R: Instalatoarele de alimentare prin satelit sunt disponibile pentru cumpărare de la diverși comercianți cu amănuntul de electronice, magazine online și furnizori de echipamente pentru satelit. Asigurați-vă că alegeți un vânzător reputat și verificați dacă dispozitivul de inserare este compatibil cu sistemul dvs. de satelit înainte de a face o achiziție.
