Descriere

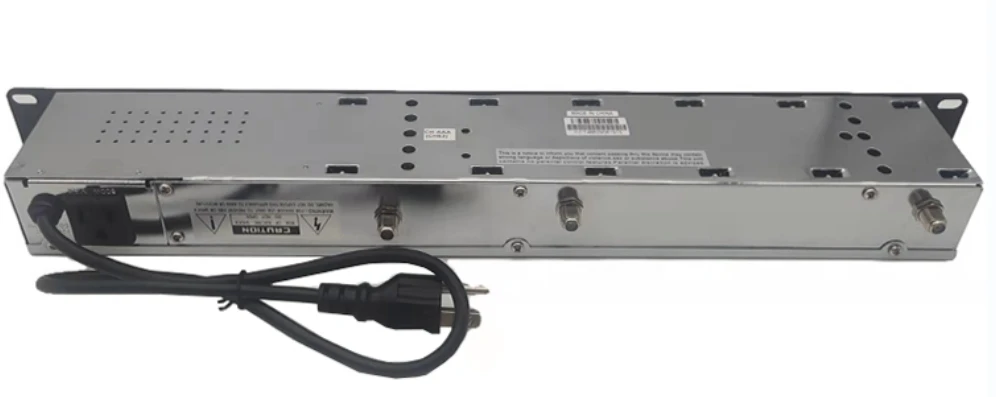

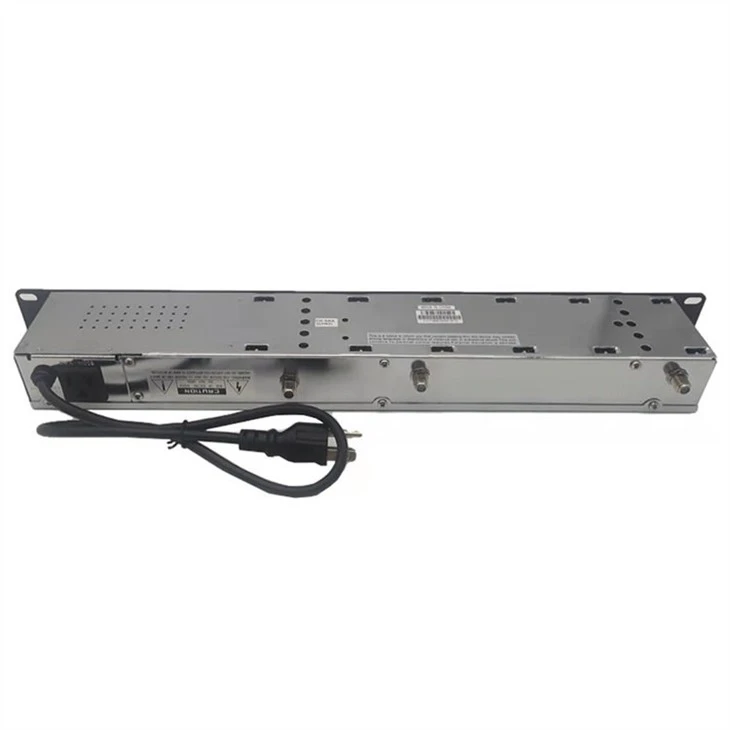

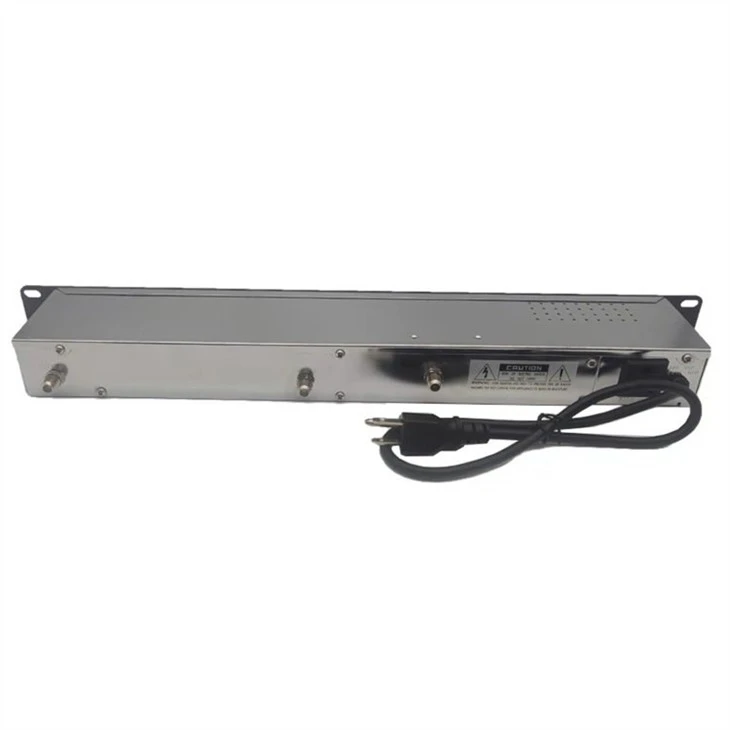

CT-SAW{860 este un modulator audio/video în stare solidă-care oferă o ieșire modulată de purtător RF video și aural pe un canal fix de la 54MHz la 860MHz.
Modulatorul SAW Filtered Audio Video acceptă video cu polaritate standard la un nivel de 0,7-2,5 Vp-p de la surse video, cum ar fi un receptor prin satelit, demodulator, cameră TV, DVD player sau casetofon video.

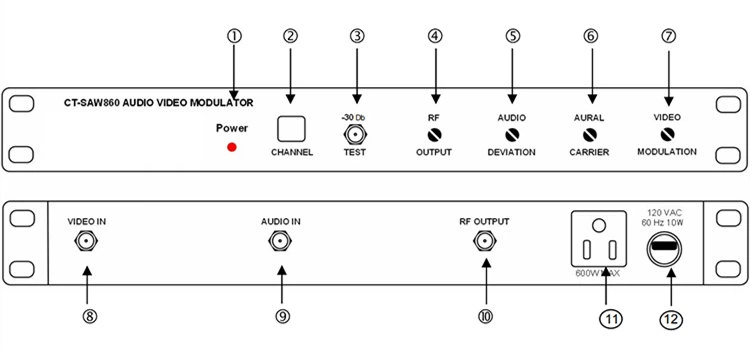

Unitatea oferă semnale video, color și audio de înaltă calitate pe orice canal neutilizat dintr-un sistem MATV, SMATV sau CATV cu circuit închis. Pentru o operare ușoară, toate comenzile de nivel sunt situate pe panoul frontal.
Caietul de sarcini
|
Locul de origine: Guangdong, China |
|
|
Număr de model: GDM-004 (GLM-SAW860) |
|
|
RF |
|
|
1. Canale de ieșire |
TV VHF: 2-13, UHF: 14-69, CATV: 2-127 |
|
2. Nivel de ieșire |
+55 dBmV (minimum) |
|
3. Interval de nivel de ieșire |
13 dB |
|
4. Raportul purtătorului A/V |
-7dB până la -22dB |
|
5. Ieșire falsă |
-60 dB sub purtătorul video (@ purtător A/V -15 dB, nivel de ieșire: +55dBmV) |
|
6. Precizia/Stabilitatea frecvenței |
±5 KHz |
|
7. Impedanta de iesire |
75 ohmi |
|
8. Pierdere de returnare a ieșirii |
9 dB |
|
VIDEO |
|
|
1. Nivel de intrare video |
0,7 Vp-p minim @87,5% Modulație |
|
2. Câștig diferențial |
<5% (10 to 90% APL) |
|
3. Faza diferentiala |
<5˚ (10 to 90% APL) |
|
4. Zumzet și zgomot |
-60 dB @87,5% Modulație |
|
5. Raportul vizual transportator la zgomot |
60 dB @4 MHz BW |
|
6. Raspuns in frecventa |
±1,7 dB (30 Hz până la 4,2 MHz) |
|
AUDIO |
|
|
1. Nivel de intrare |
0,8 Vp-p pentru abatere de ±25 KHz |
|
2. Impedanta de intrare |
600 ohmi dezechilibrat |
|
3. Pre-accentuare |
75 µSec |
|
GENERAL |
|
|
1. Interval de intrare de putere |
120 VAC, 60 Hz |
|
2. Temperatura de funcționare |
32 ˚F ~ 122 ˚F |
|
3. Conectori |
Toate tipurile „F”. |
|
MECANIC |
|
|
1. Dimensiuni |
19" (W) x 1.75" (H) x 2.25" (D) |
|
2. Greutate |
4,3 lbs |
Goodmind Electronics (Shenzhen) Co., Ltd. a fost înființată în 1992 cu un capital social de 18 milioane de dolari SUA. Fabrica proprie este situată în Shenzhen și are peste 1000 de angajați. Este o întreprindere de înaltă-tehnologie care integrează cercetare și dezvoltare, producție, vânzări și servicii. Compania este specializată în producție profesională de antenă / comunicare în rețea / Bluetooth / accesorii AV / Smart Home / accesorii auto. Fabrica este integrată vertical. Fabrica are prelucrarea plasticului, ștanțarea metalelor, turnarea sub presiune a zincului, SMT, DIP și centru de asamblare. Compania are o putere financiară puternică, o echipă profesionistă de cercetare și dezvoltare, echipamente de producție excelente și o producție slabă și este dedicată creării de produse de-înaltă calitate pentru clienți.
Ce este un modulator audio video filtrat SAW?
Un modulator audio video filtrat SAW este un dispozitiv utilizat în mod obișnuit în sistemele de televiziune analogică pentru difuzarea semnalelor audio și video. Utilizează un filtru Surface Acoustic Wave (SAW) pentru a modela și a filtra cu precizie semnalul modulat, asigurând conformitatea cu standardele specifice de frecvență și reducând interferența.
Cum funcționează un filtru SAW în acest context?
Un filtru de unde acustice de suprafață (SAW) este un dispozitiv de unde acustice care filtrează și procesează semnalele electronice la frecvențe radio. În acest modulator, ajută la rafinarea caracteristicilor de frecvență ale semnalului audio-video, asigurându-se că rămâne în spectrul de frecvență desemnat și minimizând interferențele.
Care este scopul unui filtru SAW într-un modulator audio video?
Filtrul SAW din modulator servește la modelarea și filtrarea semnalului modulat. Ajută la îndeplinirea standardelor de frecvență specifice, la prevenirea interferențelor cu canalele adiacente și la îmbunătățirea calității generale a semnalului audio-video transmis.
SAW Filtered Audio Video Modulator
Un modulator audio video filtrat SAW (Surface Acoustic Wave) este un dispozitiv utilizat în sistemele de televiziune analogică pentru difuzarea semnalelor audio și video. Încorporează un filtru SAW, care este un dispozitiv cu undă acustică, pentru a modela și a filtra cu precizie semnalul modulat. Acest lucru ajută la asigurarea conformității cu standardele de frecvență specifice și reduce interferențele.
Mai este relevant acest tip de modulator odată cu trecerea la difuzarea digitală?
Odată cu trecerea pe scară largă către difuzarea digitală, modulatoarele tradiționale audio-video analogice cu filtre SAW devin din ce în ce mai puțin obișnuite. Sistemele de difuzare digitală folosesc adesea tehnici de modulare și codare mai avansate.
Cum abordează modulatorul interferența de la canalele adiacente?
Filtrul SAW este esențial în reducerea interferențelor de la canalele adiacente sau semnalele nedorite. Acesta asigură că semnalul modulat rămâne în intervalul de frecvență alocat, minimizând riscul de interferență.
FAQ
Î: Poate un modulator audio video filtrat SAW să gestioneze mai multe canale?
R: Da, în funcție de design și specificații, un modulator poate gestiona mai multe canale. Este esențial să verificați capacitățile dispozitivului și să asigurați conformitatea cu standardele regionale de difuzare.
Î: Cum asigur compatibilitatea cu standardele regionale de difuzare?
R: Este esențial să vă consultați cu producătorii sau furnizorii pentru a vă asigura că modulatorul SAW Filtered Audio Video respectă standardele și reglementările specifice de difuzare din regiunea dumneavoastră.
Î: Există suport continuu pentru întreținere și upgrade pentru acest tip de echipamente?
R: Pe măsură ce sistemele de difuzare analogică sunt eliminate treptat, suportul pentru întreținerea și upgrade-urile modulatoarelor analogice tradiționale poate deveni limitat. Luați în considerare trecerea la soluții digitale pentru viabilitatea-pe termen lung.
