Descriere

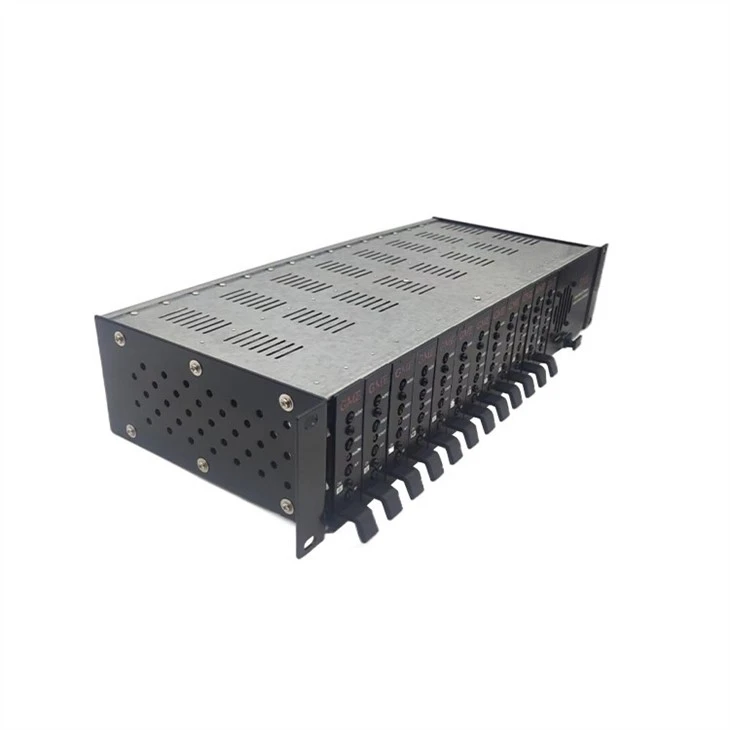

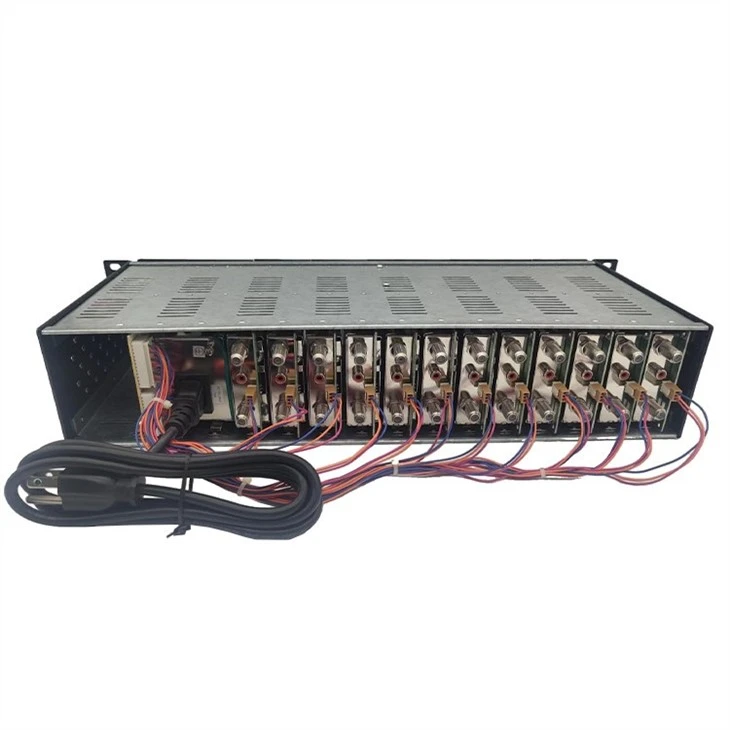

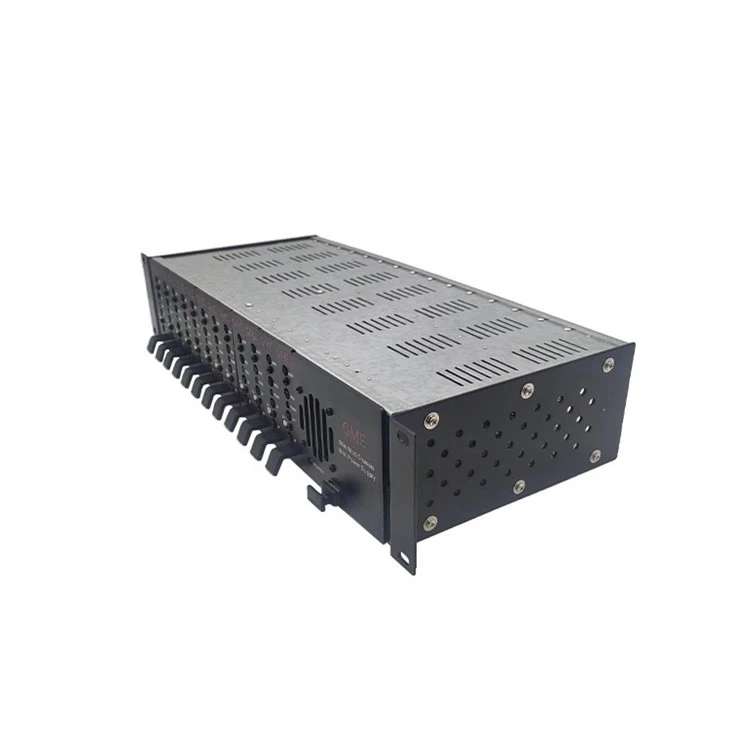

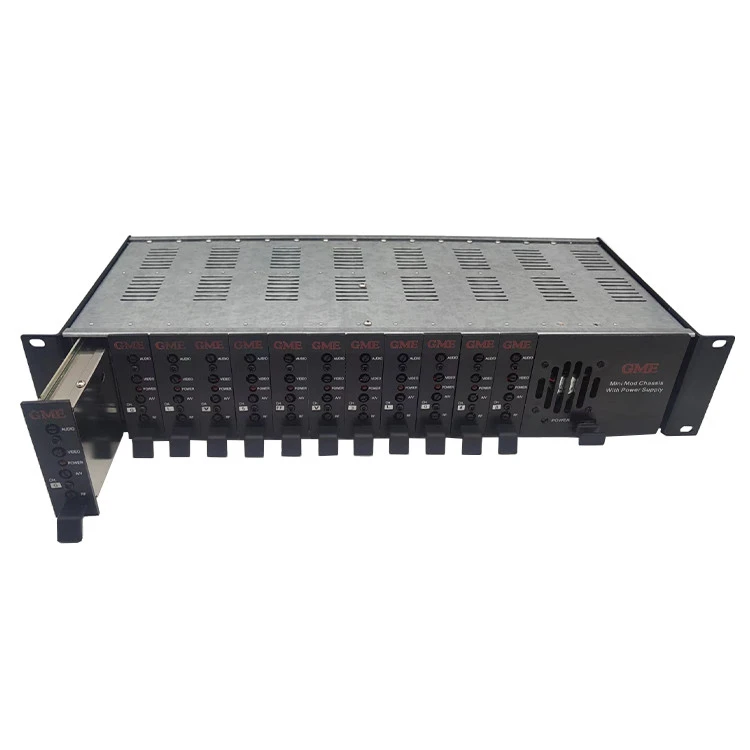

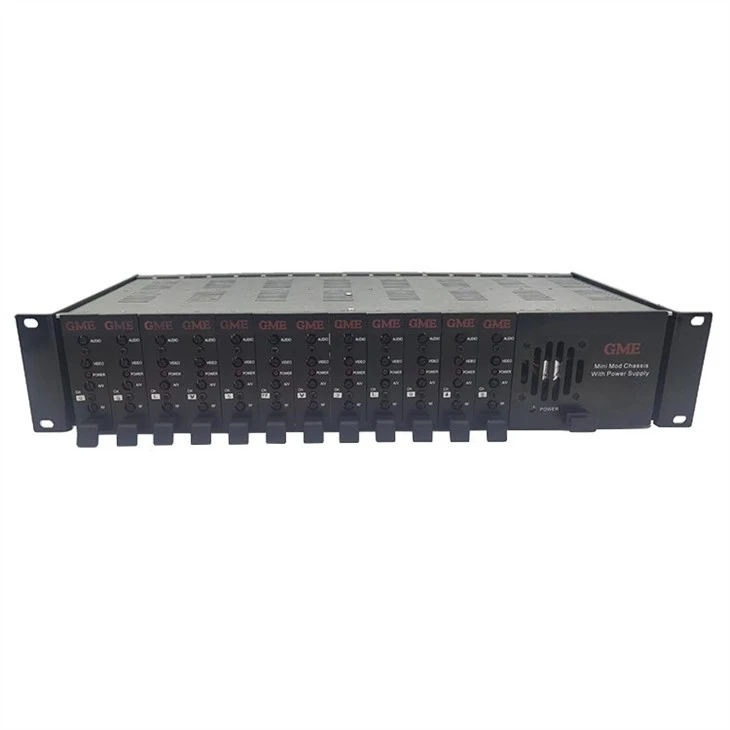

MTCM-45 Fixed Channel SAW Filterd Modulator este un modulator audio/video heterodin canalizat de calitate profesională, cu capacitate de canal adiacent. Canalul poate fi ușor re-reajustat în celălalt canal din grupul său. Banda Lo, Banda Mid, Banda Hi-, Banda Super, Banda Hyper și Banda Ultra prin modificarea setării comutatorului DIP al oscilatorului și revenirea filtrului de ieșire. Oscilatorul PLL cu microprocesor poate controla frecvența de ieșire pentru a îndeplini acuratețea și setările de dezactivare cerute de FCC. Acest modulator acceptă video cu polaritate standard (sincronizare negativă) în intervalul de la 0,7 V până la 2,6 V pp.

Filtru ferăstrău pentru un răspuns superior la banda laterală vestigială.
Setările de frecvență controlate de microprocesor îndeplinesc toate cerințele FCC de precizie și dezactivare.
Canalul poate fi re-setat în banda sa prin re-setarea comutatorului DIP și numai a filtrului de ieșire.
Comutatorul de pre-înfrângere a accentului accesibil din panoul lateral pentru inserarea semnalului stereo BTSC compus.

Caietul de sarcini

Locul de origine: Guangdong, China
Număr de model: GDM-006 (MTCM-45)
RF
Canale de ieșire	CATV 2-135, UHF 14-69
Nivel de ieșire	45 dBmV (min)
Gamă:	12 dB (reglabil)
Raportul purtătorului A/V	-11dB până la -22dB (reglabil)
Stabilitatea vizuală a purtătorului	±5 KHz
Offset al purtătorului auditiv	±4,5MHz
Stabilitatea purtătorului auditiv	±10 kHz
Ieșire falsă (dBc)	-60 dBc
Raport C/N (în-bandă)	-60 dBc
Zgomot în bandă largă (dBc)	-95
VIDEO
Intrare video minimă	.5Vp-p
Raspuns in frecventa	±1,7 dB (30 Hz până la 4,2 MHz)
S/N video	60dB
Raportul de zumzet	-60dB
Câștig diferențial	±5%
Faza diferentiala	±5 grade
Întârziere de grup	75 sec
AUDIO
Cerințe de intrare	500 mV (dezvoltare 25 kHz)
Impedanta de intrare	10kΩ
Raspuns in frecventa	±1,5 dB (50Hz-15kHz)
Distorsiune (THD)	1%
Pre-accentuare	75usec (selectabil)
