Descriere

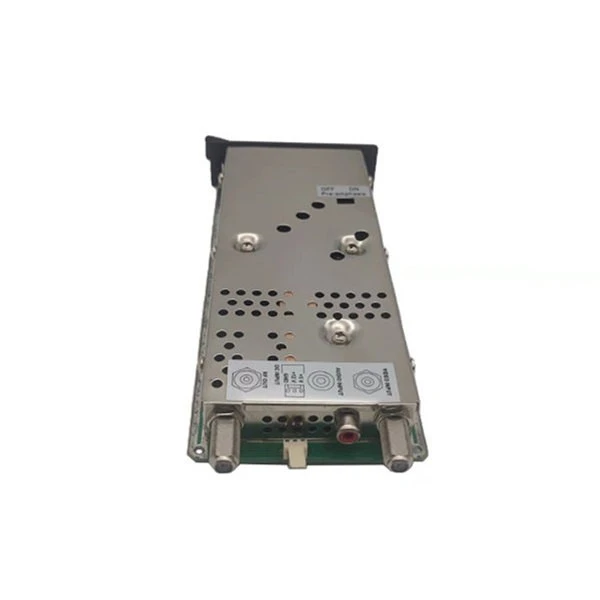

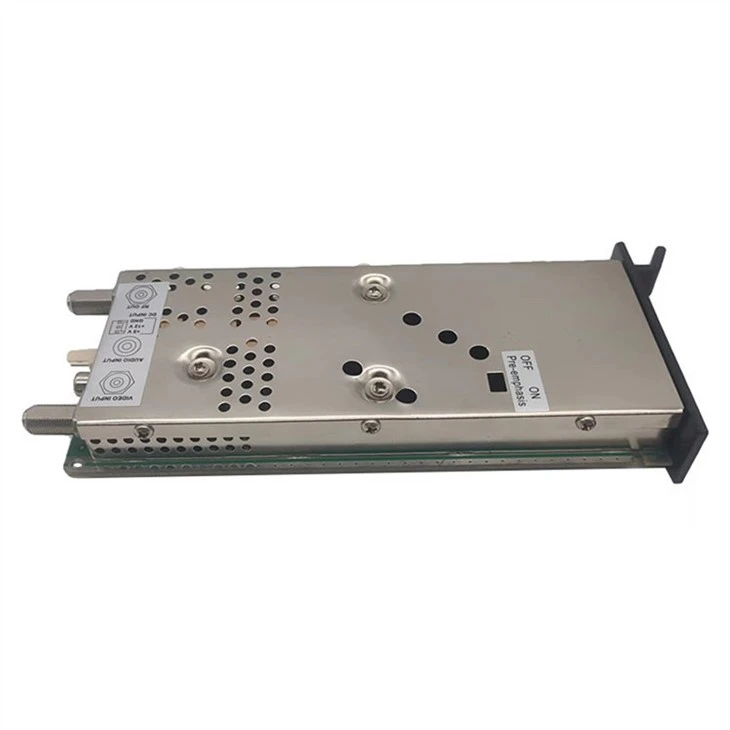

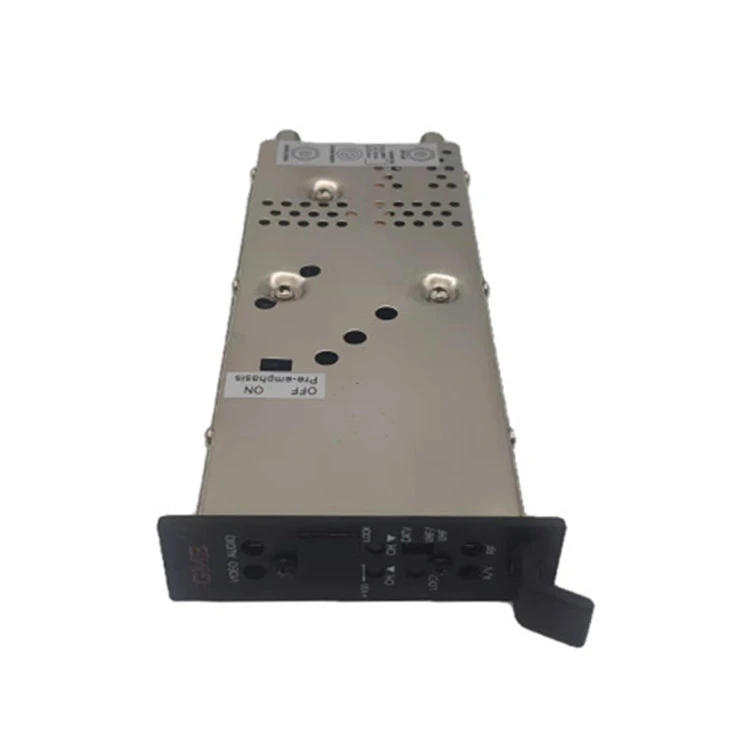

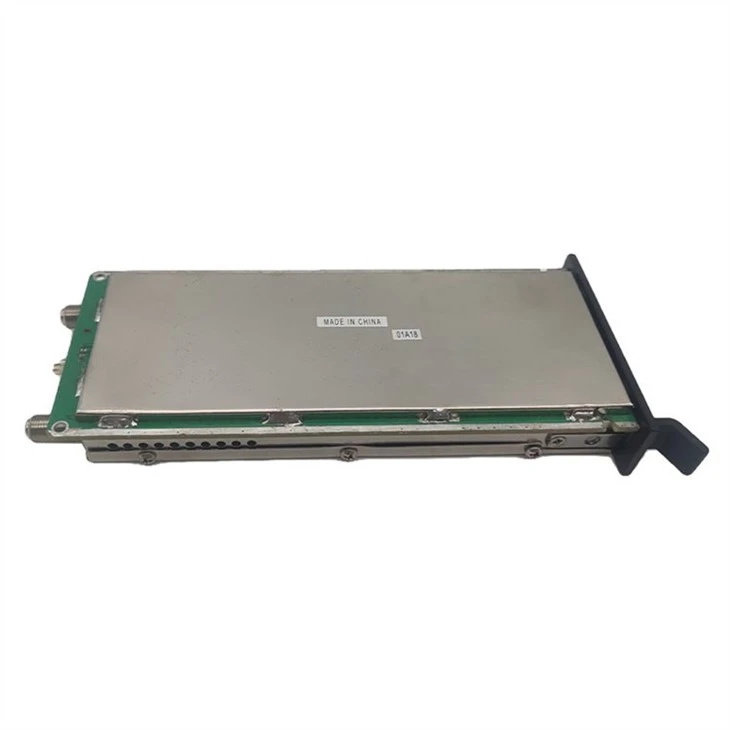

Modular modular Agile TV Channel Modulator MATCM-45 este un modulator de televiziune CATV/TV agil în frecvență, de calitate retransmisială controlată de microprocesor, sintetizat în buclă blocată în fază. Conversia dublă și filtrarea superioară SAW oferă compatibilitate cu canalele adiacente și ieșire liberă falsă. MATCM-45 oferă un nivel de ieșire de 45 dB de la 50 la 864MHz, inclusiv frecvențele CATV și TV. Configurația canalizării poate fi modificată prin butoanele sus/jos situate pe panoul frontal.

Conversie heterodină dublă
45dBmV minim @50-864MHz
Filtre de divizare automată a benzii pentru un raport superior purtător/zgomot
SAW filtrat
Suporta TV, CATV, frecventa si functia de blocare
Compensarea frecvenței FCC cu setare automată
Comutatorul de pre-înfrângere a accentului accesibil din panoul lateral pentru inserarea semnalului stereo BTSC compus.

Caietul de sarcini

Locul de origine: Guangdong, China
Număr de model: GDM-007 (MATCM-45)
ARTICOL	TIPIC	QCLIMIT	CONDIȚII DE TESTARE
RF OUT
Gama de frecvente			54 - 864 MHz
Compensații de frecvență FCC		Automat	+12.5KHz, +25KHz sau Nici unul după cum este necesar pentru fiecare canal +12.5KHz: CATV CH14-16 CH25-41 CH43-53 +25KHz: CATV CH.42 CH98-99
Canale de ieșire			CATV: CH.2 - CH.135 TV (VHF)-CH.2-CH.13 (UHF).CH.14-CH.78
Nivel de ieșire		+45 dBmV min.
Controlul nivelului de ieșire		>10 dB
Impedanta de iesire		75 ohmi
Frecvența purtătoare a imaginii		65 KHz
Inter - Frecvență de transport		65 KHz
Raportul de purtător P/S		-11 - -30dB min.
Beat canal adiacent (-4,5 MHz)		-60 dB min.	Peste domeniul de control al câștigului
Planeitatea benzii de trecere		61,5 dB P/V max.
Fals-			@Set nivel de ieșire 45dBmV
În Band		-60 dB min.	Raport A/V @-15dBc
Out of Band		-58 dB min.	@ 54 - 864 MHz
Selectivitate canal			Raport A/V @-15dBc
Fv - 6.00MHz		55 dB min.
Fv - 3.58MHz		55 dB min.
Fv - 2.42MHz		55 dB min.
Fv - 1.50MHz		55 dB min.
Fv- 1.25MHz		30 dB min.
Distorsiunea de intermodulație		57 dBc Min.	Purtător vizual @45dBmV
3 Tone 920 Beat			Purtătoarea auditivă @-15dBc Fa +3.58MHz @-17dBc
FM rezidual	<2 KHz		Deviația de vârf la intervalul de 10KHz
PORTATOR / ZGOMOT		60 dB min.
Pierderea randamentului la ieșire		-3 dB min.	@54 - 864MHz
ÎN PUNE
VIDEO
Impedanta de intrare video		75 ohmi
Adâncimea maximă a modulației video		87,5 % min.	Nivel de intrare 0,8 Vp-p
Intrare video @87,5% Modulație		1+0.4 , -0,3 Vp-p
C/L Întârziere Câștig diferențial		0±50 sec	Modulație video 87,5%, semnal de testare cu TSG95 NTSC NTC7 cmpst. Modulație video J87,5%.
Dhase diferențial		Mai mic sau egal cu 5 grade	Semnal de testare cu TSG95 NTSC NTC7 cmpst. Modulație video 87,5%, semnal de testare cu TSG95 NTSC NTC7 cmpst.
Pierdere de returnare a intrării video		-18 dB min.	La 4,2 MHz
AUDIO
Impedanta de intrare audio		10 Kohm	Dezalbire
Deviația audio		260 mV RMS max.	@±25KHz PK iv/800Hz ton
Audio Pre{0}}accentuare		75 u Sec	Comutator ON/OFF selectat
GENERAL
Tip conector: VIDEO IN/RF OUT		TIP F
Tip conector: AUDIO IN		TIP RCA
Intrare de curent continuu-t
+12V / 280mA		±0,2 VDC
+5V / 400mA		±0,2 VDC
Temperatura de operare			@ O grad Până la +50 grad
Dimensiune			L (2,5 cm) * H (8,9 cm) * D (21,5)
Greutate			0,38 kg
