Descriere

DBS, OTA, CATV, amplificator alimentat pe linie de la 54 până la 3000 MHz cu amplificare directă și sub-bandă 2 până la 42 MHz revenire pasivă.

SITUAŢIE

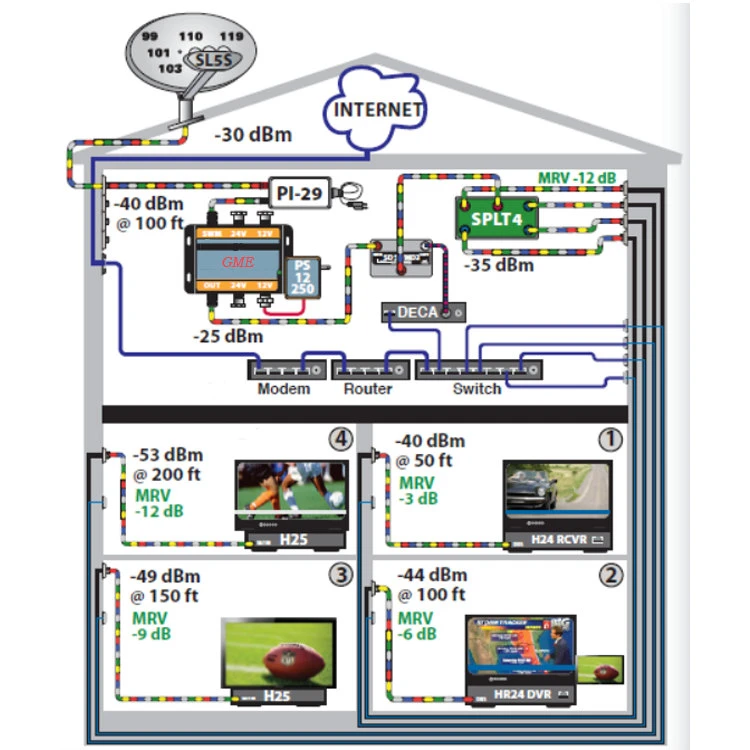

Ieșirea unui comutator LNB sau DBS este împărțită în mai multe camere sau apartamente, iar nivelurile semnalului receptorului sunt scăzute în locații îndepărtate.

SOLUŢIE

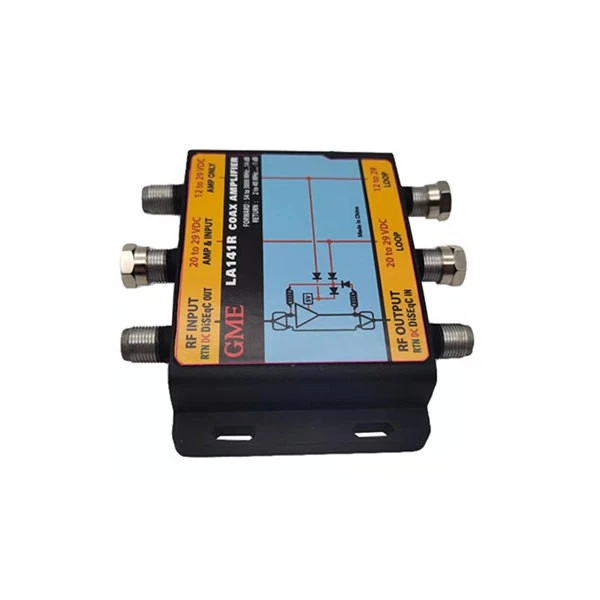

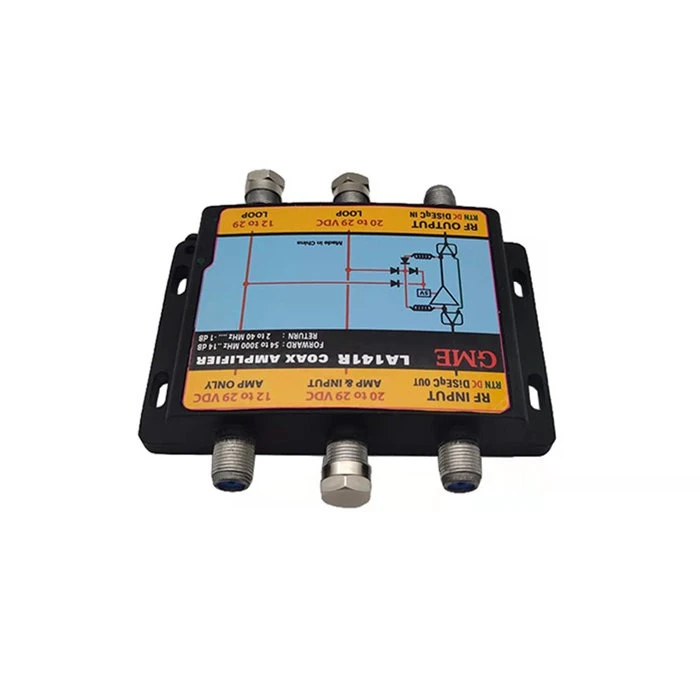

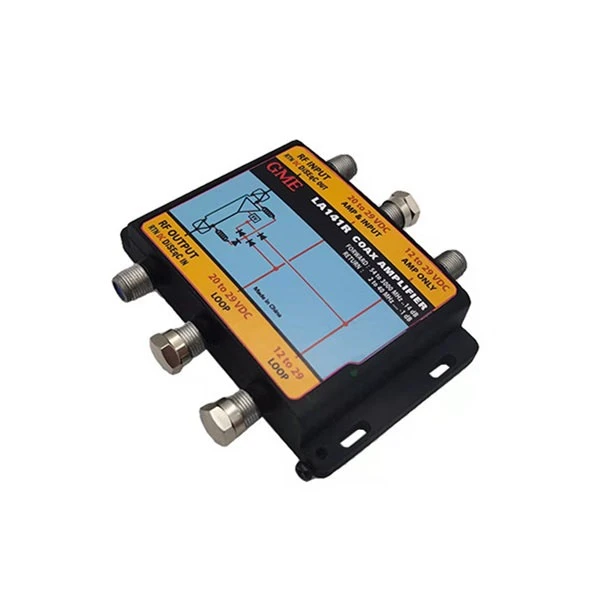

Modelul LA141R SWM Extension Line Amplifier mărește nivelul cablului și al semnalului DBS, reducând pierderea a 150 de picioare de RG-6 în timp ce transmite semnalele de control ale modemului de date și al receptorului de la receptor la comutator.

Caietul de sarcini

Locul de origine: Guangdong, China
Număr de model: GDAMP-024 (LA141R-TA)
ARTICOL	TIPIC	LIMITĂ QC	CONDIȚII DE TESTARE
FREQ. GAMĂ
CALEA DE RETURNARE			2 ~ 42 MHz
CALEA ÎNAINTE			54 ~ 3000 MHz
CÂŞTIG	+4.8 dB	+4 dB MIN.	54 MHz
	+8 dB	+6 dB MIN.	100 MHz
	+11 dB	+9 dB MIN.	950 MHz
	+13 dB	+11 dB MIN.	1450 MHz
	+14 dB	+12 dB MIN.	2150 MHz
	+15 dB	+13 dB MIN.	2400 MHz
	+14 dB	+12 dB MIN.	3000 MHz
PIERDERE DE INSERȚIE	-3,8 dB	-4,8 dB MAX.	2 ~ 42 MHz
PIERDERE DE RETURNARE
INTRARE	-13 dB	-11 dB MIN.	2 ~ 42 MHz
	-12 dB	-10 dB MIN.	54 ~ 100 MHz
	-15 dB	-12 dB MIN.	101 ~ 1450 MHz
	-12 dB	-10 dB MIN.	1451 ~ 3000 MHz
IEȘIRE	-13 dB	-11 dB MIN.	2 ~ 42 MHz
	-12 dB	-10 dB MIN.	54 ~ 3000 MHz
CAPACITATE DE INTRARE (COMPRESIE 1dB)
	113dBuV	111dBuV MIN.	LA INTRARE DE 250 MHz
	112 dBuV	110dBuV MIN.	LA INTRARE 950 MHz
TENSIUNE DE FUNCȚIONARE		12-36VDC
CONSUM CURENT		130mA MAX.
POWER PASS			OUT→IN
22K TRECARE			OUT→IN
IMPEDANȚA			IN / OUT
CONECTOR			TOATE PORTURILE
