Descriere

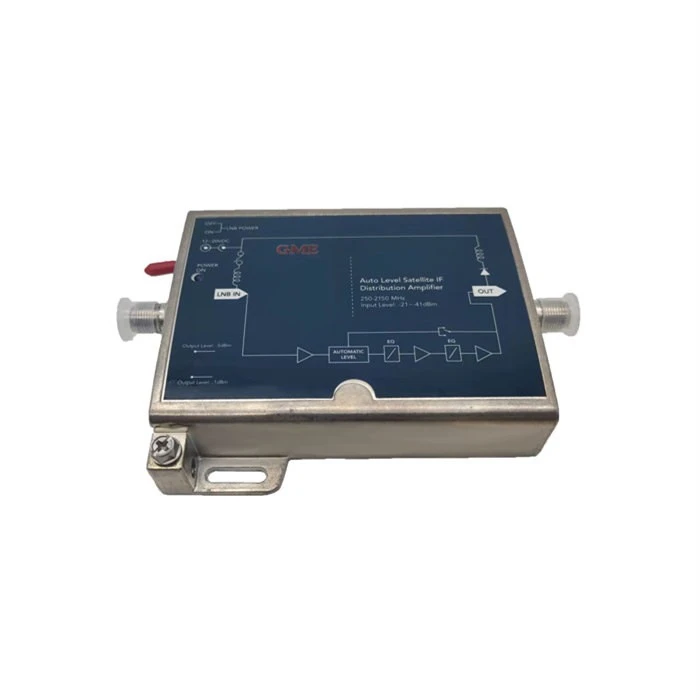

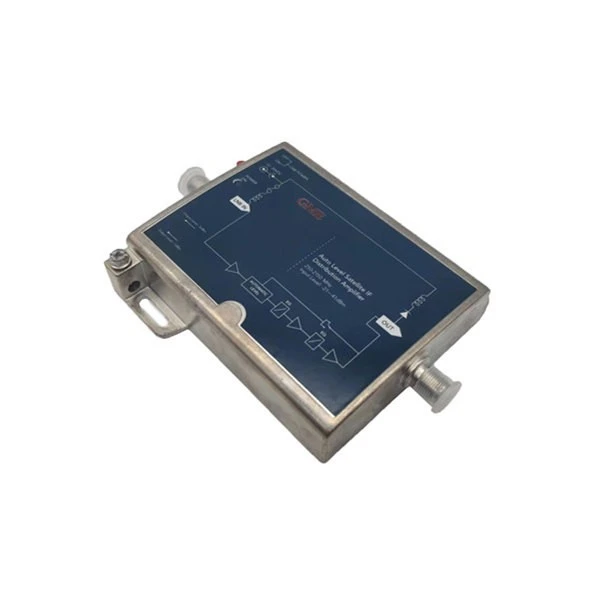

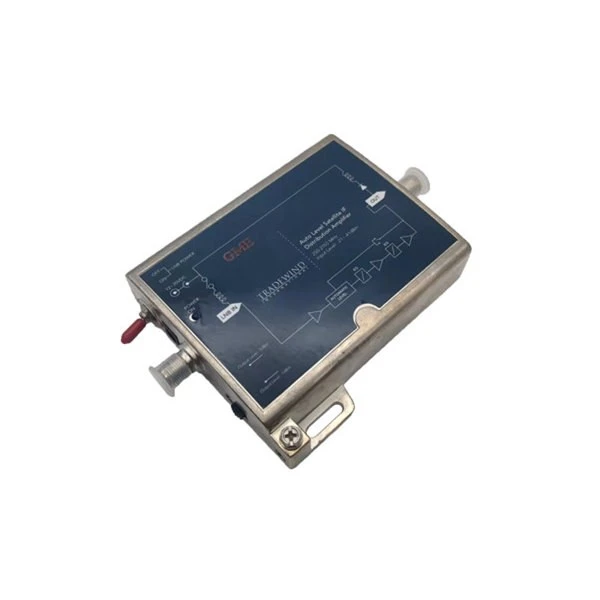

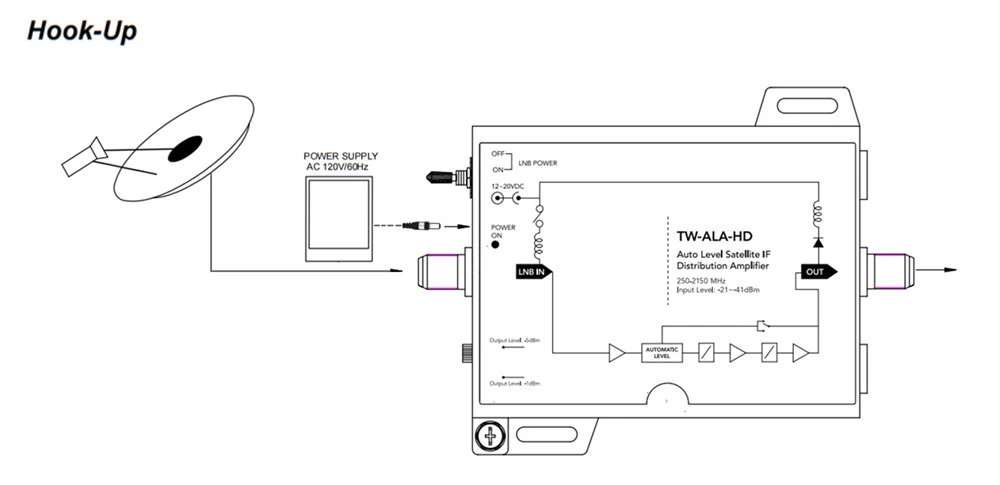

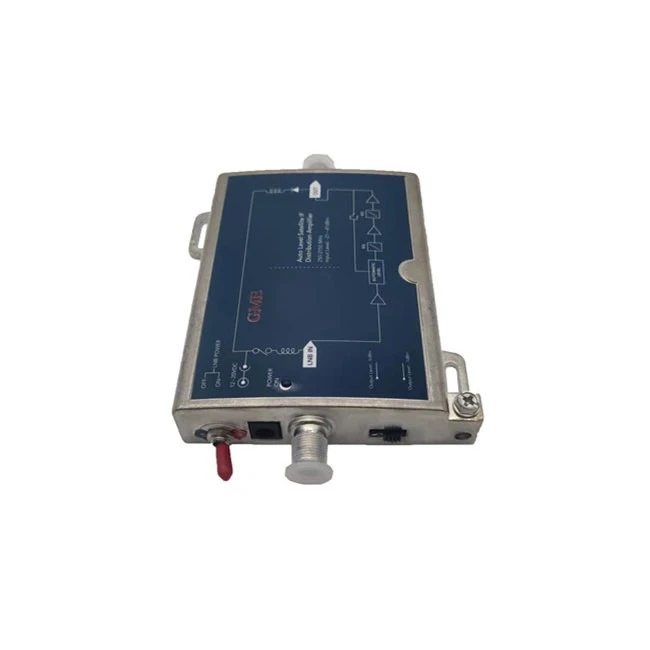

Amplificatoarele TW-ALA-HD procesează transpondere DBS pentru distribuția prin cablu coaxial. Circuitul de control automat al nivelului oferă o putere de ieșire constantă de -1dBm și -5dBm pe un interval de intrare de 20dB. Intervalul de intrare compensează variabilele de instalare, cum ar fi valoarea robinetului și distanța cablului. Nivelul de ieșire -1dBm și -5dBm funcționează bine în cascadele amplificatoarelor. Câștigul este completat cu 10dB de compensare a pantei. Modelul TW-ALA-HD Amplificatorul de distribuție IF prin satelit de nivel automat include o sursă de alimentare, un diplexor intern pentru alimentarea LNB-ului. Comutatorul ON/OFF controlează puterea LNB de la portul de intrare RF, LED-ul indică ca LNB-ul să fie alimentat de la intrarea RF. Alimentarea prin diodă permite ca amplificatorul să fie alimentat de la conectorul de alimentare sau de la conectorul „F” de intrare sau de ieșire.

Caietul de sarcini

Locul de origine: Guangdong, China
Număr de model: GDAMP-020 (TW{-ALA-HD)
ARTICOL	TIPIC	LIMITĂ QC	CONDIȚII DE TESTARE
GAMA DE FRECVENȚĂ	250 -2150 MHz
CÂŞTIG
@INTRARI SUB PRAGUL ALC	31 dB	28 dB MIN
	34 dB	33 dB MIN
	39 dB	38 dB MIN
	43 dB	41 dB MIN
	± 0,1 dB	± 0,2 dB
PLANETIE
PIERDERE DE RETURNARE
INTRARE	- 10 dB	- 8 dB MIN
IEȘIRE	- 12 dB	- 10 dB MIN
FIGURA DE ZGOMOT	6 dB	7 dB MAX
NIVEL DE IEȘIRE		-1 dBm și -5 dBm	32 TRANSPONDERE

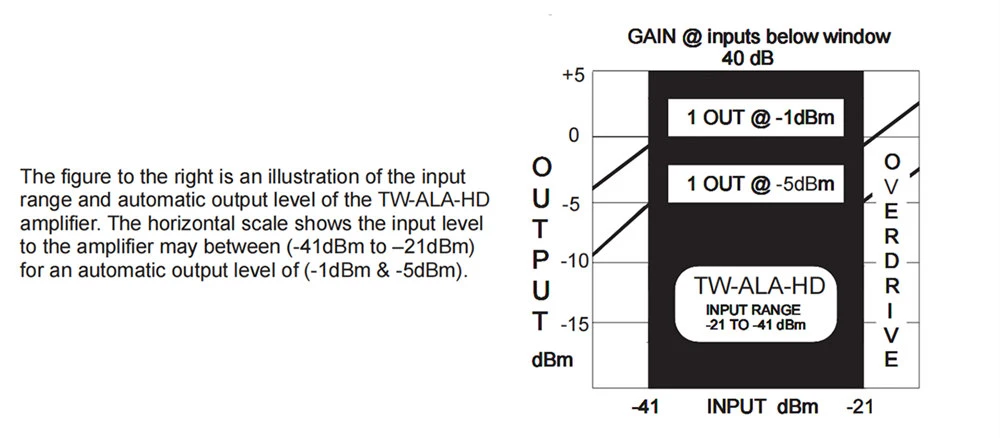

NIVEL DE INTRARE		-21 ~ -41dBm	@ -1 dBm și -5 dBm OUT
SPECIFICAȚII DE PUTERE
VOLTAJ		18VDC
ACTUAL		600mA
CONECTOR		TIP „F”.	TOATE PORTURILE
IMPEDANȚA		75 OHM	TOATE PORTURILE
TEMPERATURA DE FUNCȚIONARE		-20 grade LA +50 grade
ADAPTATOR DE ALIMENTARE
INTRARE		120VAC/60Hz
IEȘIRE		18VDC / 600mA
