Descriere

54 până la 2150 MHz DBS, OTA, amplificator alimentat de linie CATV cu amplificare directă de 14 dB și retur pasiv sub-bandă.

SITUAŢIE

Semnalele DBS și CATV sau Over The Air sunt necesare în mai multe locații conectate prin cablu coaxial.

SOLUŢIE

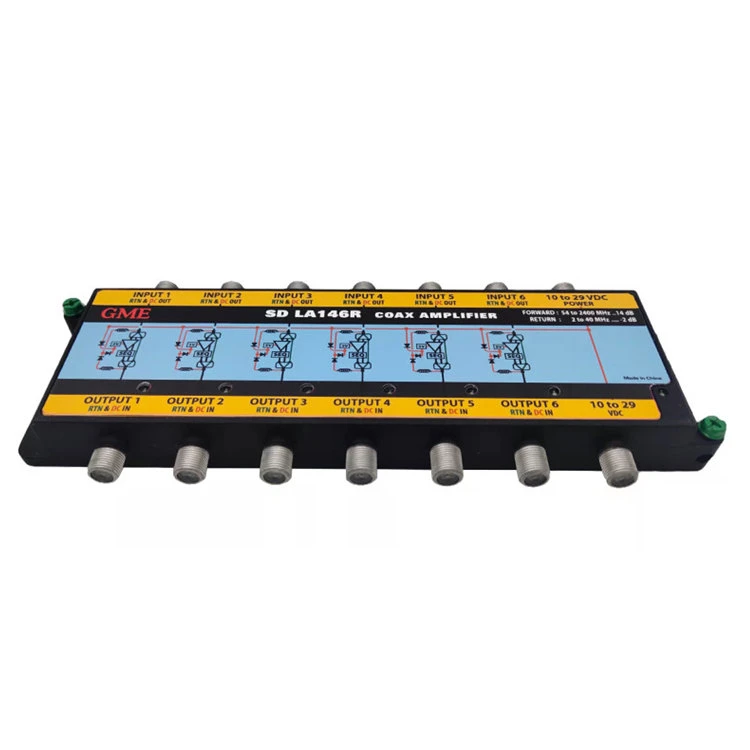

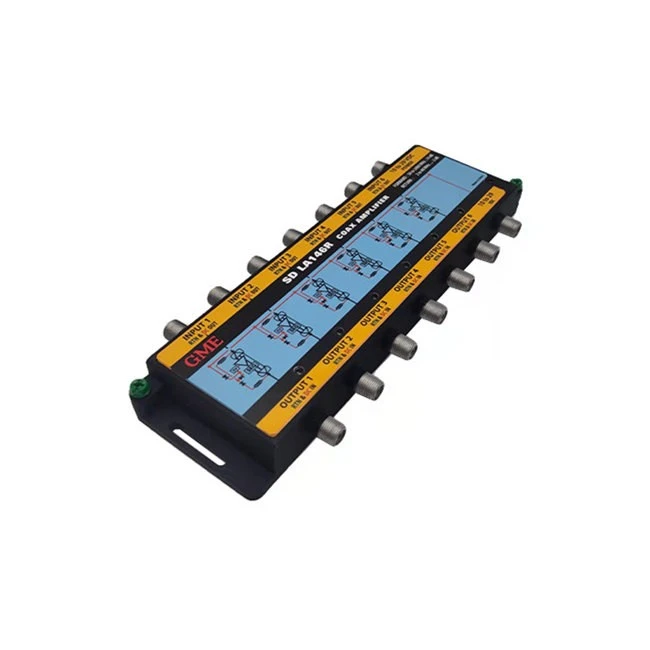

Modelul LA146R Amplificator coaxial cu 6 intrări cu cale de retur poate fi alimentat prin linie coaxială de la fiecare conector de ieșire RF. Modelul LA146R-T include o sursă de alimentare externă pentru alimentare directă. O caracteristică de conservare a energiei permite amplificatorului să funcționeze eficient la 12 până la 29 volți.

Caietul de sarcini

Locul de origine: Guangdong, China
Număr model: GDAMP-038 (LA146R)
Articol	Min	Tip	Max	Unitate	Stare
Numărul de intrări		6			SAT 1 - SAT 6
Numărul de ieșiri		6			OUT 1 Prin OUT 6
Interval de frecvență de intrare	250		2150	MHz
Câștigă la 2150	13		15	dB
Pantă 250 până la 2150 MHz	3	4	5	dB
Impedanta nominala		75		Ω
Pierdere de retur (intrare și ieșire)			-10	dB	250 – 2150 MHz
Izolare	30			dB	Cu semnal aplicat la orice intrare și ieșire ca referință; izolarea măsurată pe toate celelalte ieșiri va fi mai mare decât 30 dBc de la 250 la 2150 MHz.
PUTERE
Surse de alimentare					Două surse de 20 Volți 1 A
Tensiune aplicată la conectorii de ieșire	10		28	Vdc	Fiecare amplificator individual va funcționa conform specificațiilor atunci când se aplică tensiune la fiecare conector de ieșire al amplificatorului și va fi prezent la conectorul de intrare minus o picătură de diodă
Tensiune în conectorii de intrare	10		28	Vdc	Fiecare amplificator individual va funcționa conform specificațiilor atunci când se aplică tensiune la conectorul de intrare. Tensiunea nu va apărea la conectorul de ieșire.
20 de volți aplicați la portul DC LNB		20			Această tensiune va alimenta toate cele șase amplificatoare și cei 20 de volți vor fi prezenți la conectorul de intrare al fiecărui amplificator. Fără tensiune va fi prezent la conectorul de ieșire.
20 de volți aplicați la portul DC AMP					Această tensiune va alimenta toate cele șase amplificatoare. Nicio tensiune nu va fi prezentă la intrarea sau la ieșirea amplificatoarelor
20 Volți aplicat la portul DC LNB		20		Vdc	20 de volți aplicați portului DCLNB vor trece prin portul DC
Port DC AMP la curent portul DC	1.5			A
Tensiune de vârf aplicată			28	Vdc	Trebuie să supraviețuiască atunci când este aplicat la oricare sau la toate porturile mai puțin sau egal cu 24 de ore.
Interval de trecere a curentului CC	0		1.5	A
Rezistență DC			0.2	Ohms	Nu se aplică cablului
Căderea de tensiune DC			0.4	Vdc	Nu se aplică cablului
DiSEq
Gama de frecvență DiSEqC	17.6	22	26.4	kHz	Trebuie să treacă fără degradare sau distorsiuni.
Gama de frecvență DiSEqC	17.6	22	26.4	kHz	Faceți referire la Eutelsat DiSEqC 2.0 Spec.
Impedanța dispozitivului DiSEqC	1000			Ω	Impedanța pe care o prezintă dispozitivul față de masă. În intervalul de frecvență DiSEqC
DiSEqC prin impedanță			1	Ω	Impedanța pe care o are dispozitivul în calea de trecere. În intervalul de frecvență DiSEqC.
Cuvinte de control ETC pentru comutare 13/18					Trebuie să treacă fără degradare sau distorsiuni. Prezența lor nu trebuie să afecteze performanța RF.
Cuvinte de control ETC pentru comutare 13/18					Consultați specificațiile funcției cutiei de comutare EchoStar 13/18.
