Descriere

Interioară/Exterior 54 până la 2150 MHz de-stivuitor și diplexor de -aer.

Situaţie

Demultiplexorul DBS Sunt necesare polarități de la 950 la 1450 MHz în mai multe locații conectate printr-un singur cablu coaxial. Receptoarele de la sfârșitul cablului coaxial trebuie să selecteze unul dintre cele două în banda de la 950 la 1450 MHz.

Soluţie

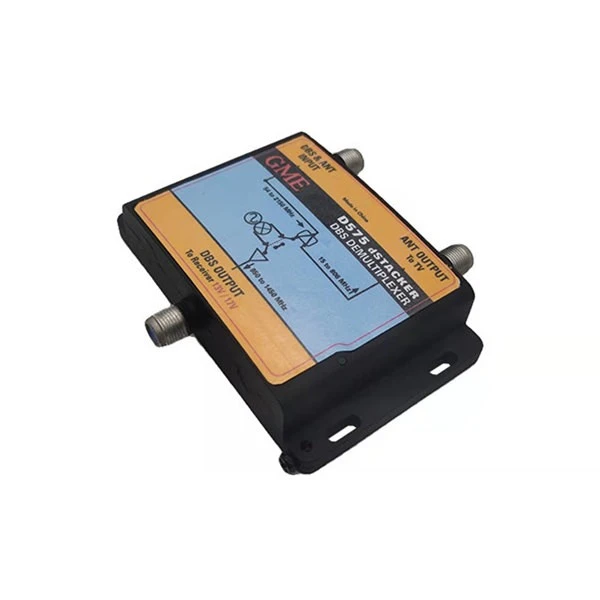

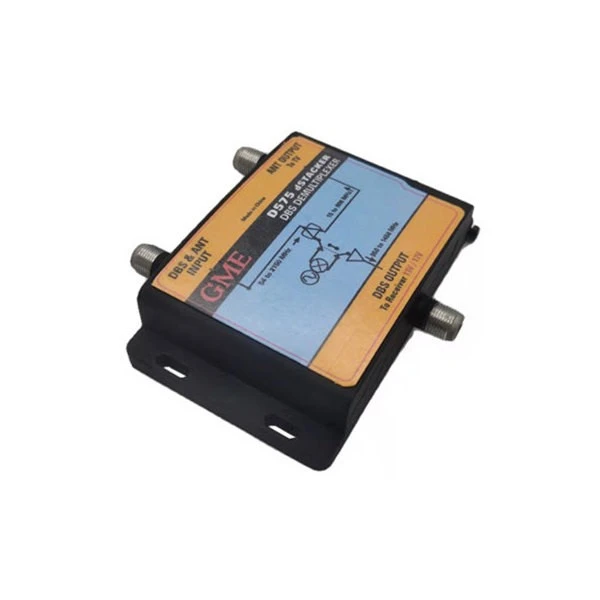

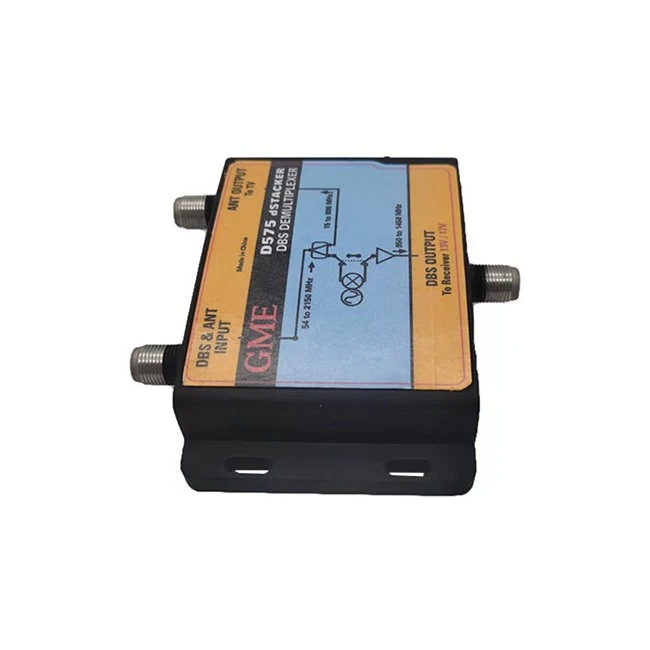

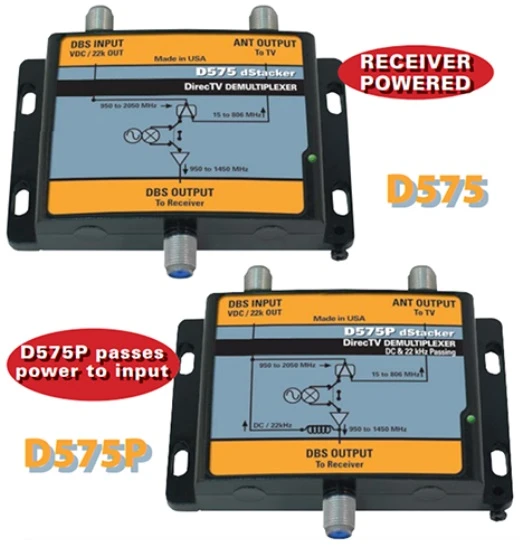

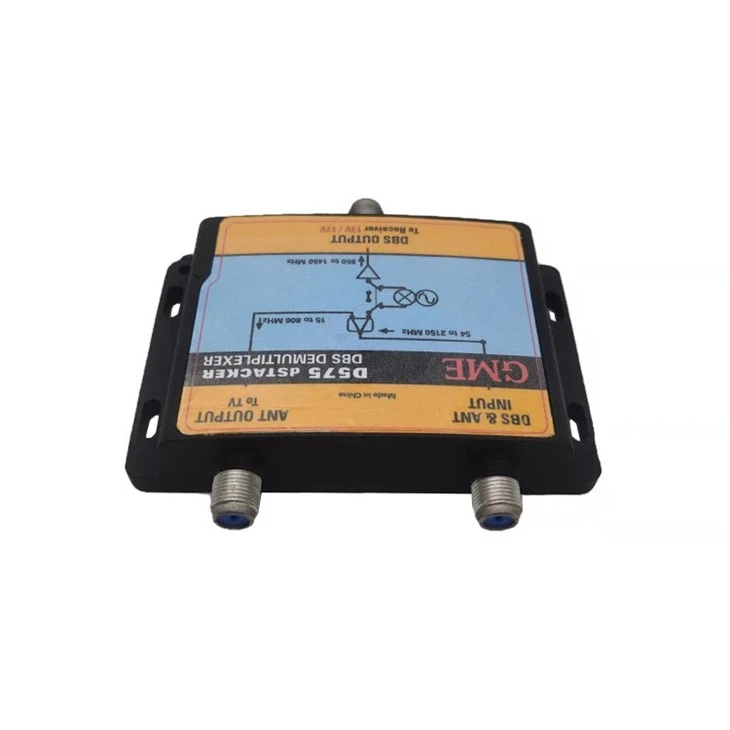

Modelele D575 și D575P selectează una dintre cele două polarități pentru ieșire în banda 950 până la 1450 MHz pe baza tensiunilor de control de la un receptor.

Caietul de sarcini

Locul de origine: Guangdong, China
Număr de model: GDDEM-001 (D575)
ARTICOL	TIPIC	LIMITĂ QC	CONDIȚII DE TESTARE
Frec. Gamă
Intrare DBS			15-2150MHz
Ieșire ANT			15-800MHz
IEȘIRE DBS			950-1450MHz
Câștig de inserare (PIERDERE)
Intrare DBS la ieșire ANT	-2dB	-3dB max	15-800MHz
Intrare DBS la ieșire DBS	+6dB	+5dB min	950-1450MHz
Planeitatea benzii de trecere
	0,2 dB	0,5 dB max	Orice bandă de 24 MHz
Pierdere de returnare
Intrare DBS	-10dB	-9dB min	950-2025MHz
Ieșire ANT	-12dB	-11dB min	15-750MHz
Ieșire DBS	-10dB	-9dB min	950-1450MHz
Respingere
Intrare DBS la ieșire DBS	-27dB	-25dB min	1695-1700MHz
	-22dB	-20dB min	1701-2025MHz
Mediul de operare		Interior/Exterior
Temperatura mediului ambiant		-30 de grade până la +70 grade
Tensiune de alimentare		11 până la 18 VDC
Conector		Tip "F" Femeie
Impedanta		75 ohmi
