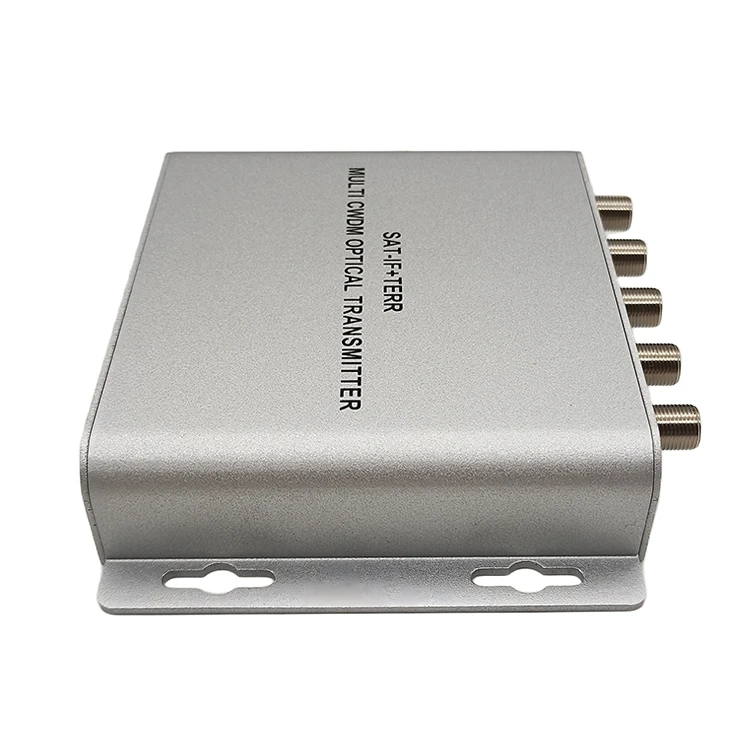

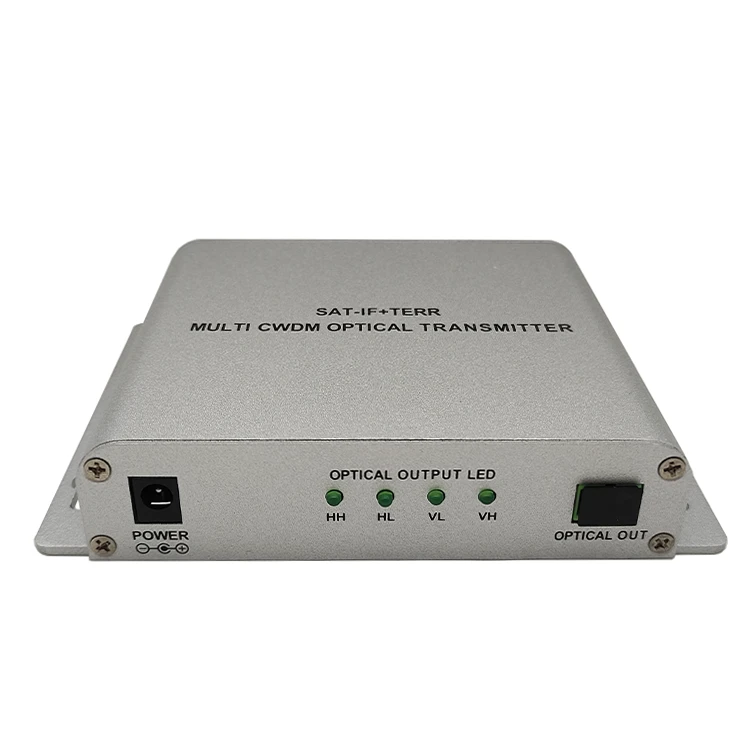

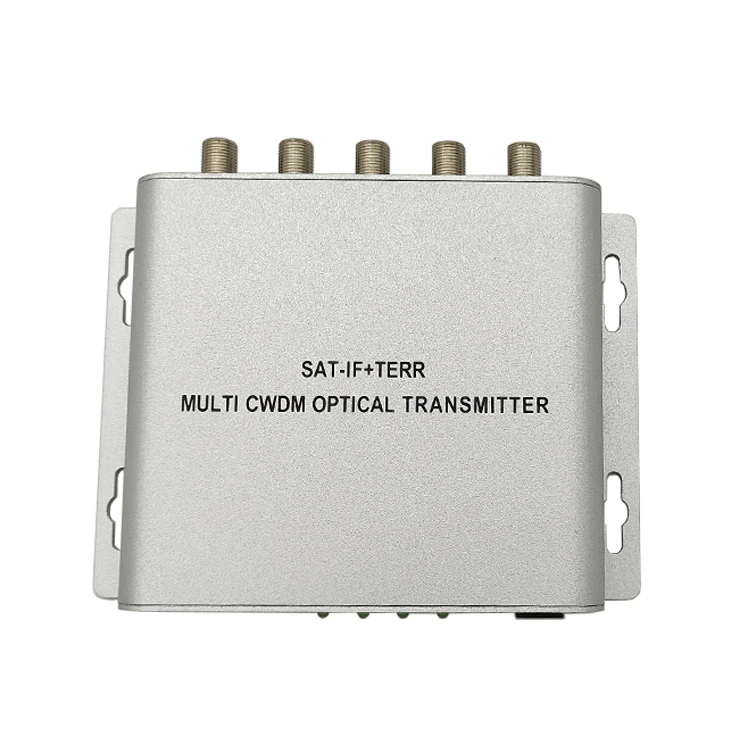

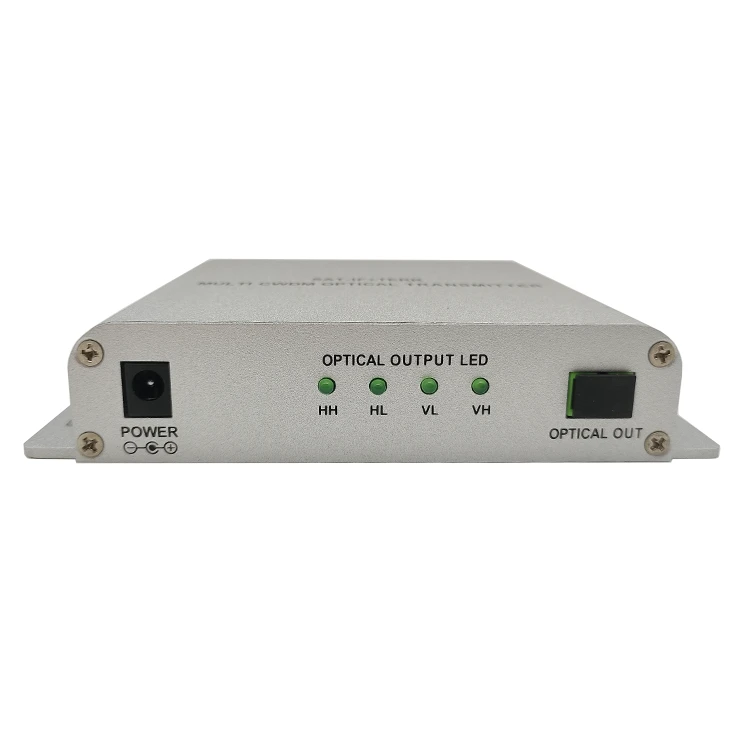

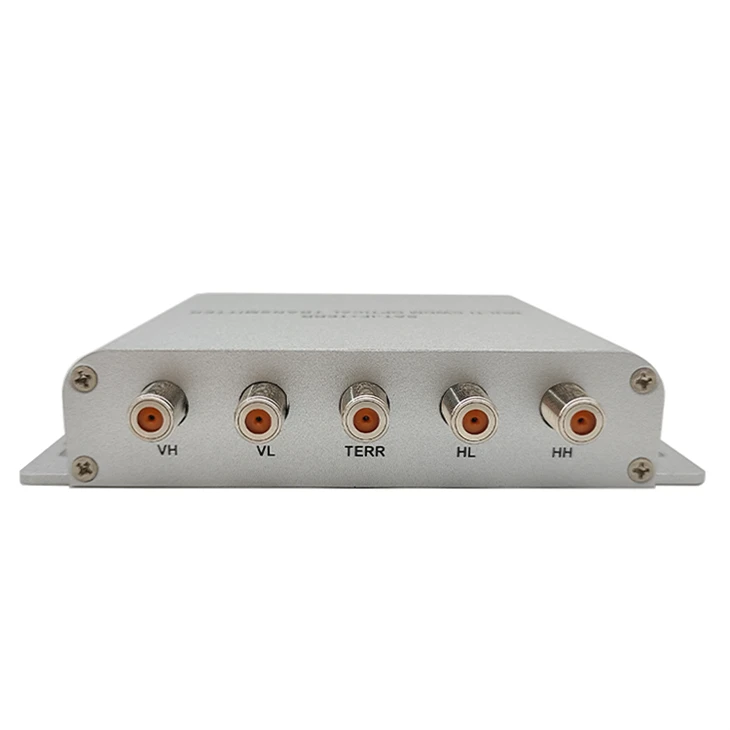

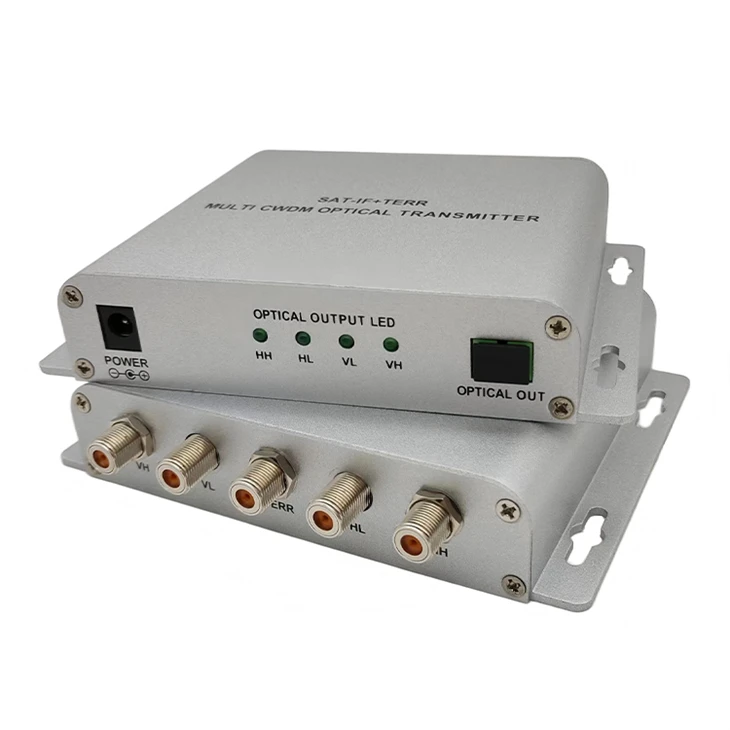

Transmițătorul optic SAT-IF+TERR MULTI CWDM acceptă intrare de semnal RF cu frecvență intermediară prin satelit cu mai multe canale și intrare de televiziune terestră, adoptă tehnologia de multiplexare grosieră prin divizare a lungimii de undă pentru a converti semnale RF compozite în semnale optice de-lungimi de undă specifice, realizând economisirea la{4}}fidelitate, la distanță mare și la fidelitate transmisie optică a semnalului.
Caracteristici
- Proiectat pentru sistemul optic prin satelit
- Gamă largă de frecvență de operare: 47-2150MHz
SAT-IF: 950MHz~2150MHz
CATV: 47MHz~860MHz
- Liniaritate și planeitate excelente
- Folosind 1-nucleu de fibră monomod cu pierdere mare de rentabilitate
- Folosind dispozitive active cu amplificator GaAs
- Tehnologie cu zgomot ultra redus
- Construiți-în CWDM, folosind laser DFB coaxial pentru pachete mici
- Ieșiri 13/18V, 0/22KHz pentru funcționarea LNB
- O distribuție de până la 32 de noduri optice
Caietul de sarcini
|
Parametru optic |
Parametru TERR+SAT-IF |
||
|
Pierderea returului optic |
Mai mare sau egal cu 45 |
Gama de frecvente |
47~2150MHz |
|
Putere optică de ieșire |
4x+3dBm |
Planeitatea |
±1.5 |
|
Conector optic |
SC/APC |
Nivel de ieșire (AGC) |
Mai mare sau egal cu 80±5@TERR Mai mare sau egal cu 78±10@SAT-IF |
|
Lungime de undă optică de ieșire (nm) |
1510-1570 |
C/R |
Mai mare sau egal cu 52 |
|
Alt parametru |
CSO |
Mai mare sau egal cu 65 |
|
|
Conector RF |
F-femeie |
CTB |
Mai mare sau egal cu 62 |
|
Alimentare electrică |
DC-24V |
Pierdere de returnare |
Mai mare sau egal cu 12 |
|
Consum de energie (W) |
<6 |
Precizie 22KHz |
22±4 |
|
Dimensiuni (mm) |
143x110x28.8 |
Alimentare LNB |
13/18 |
