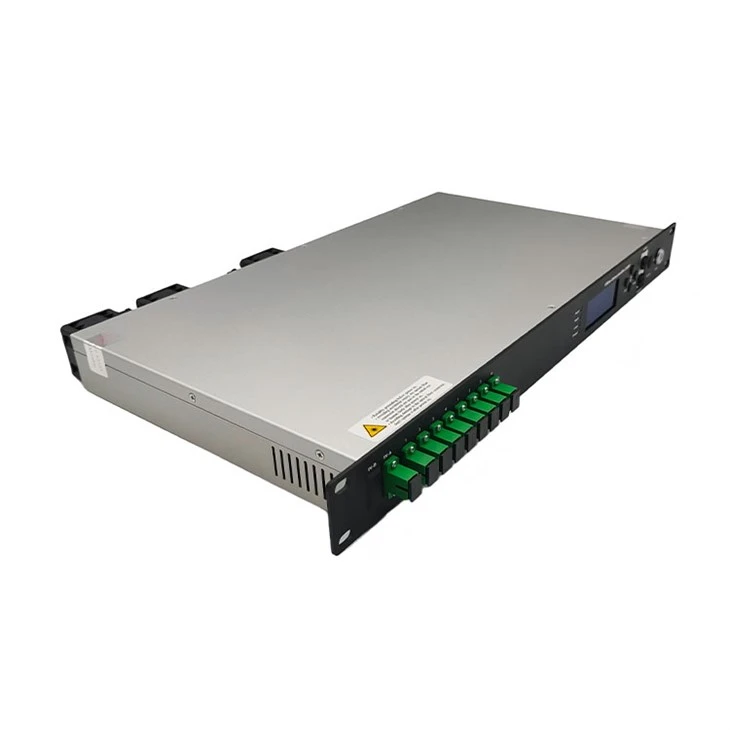

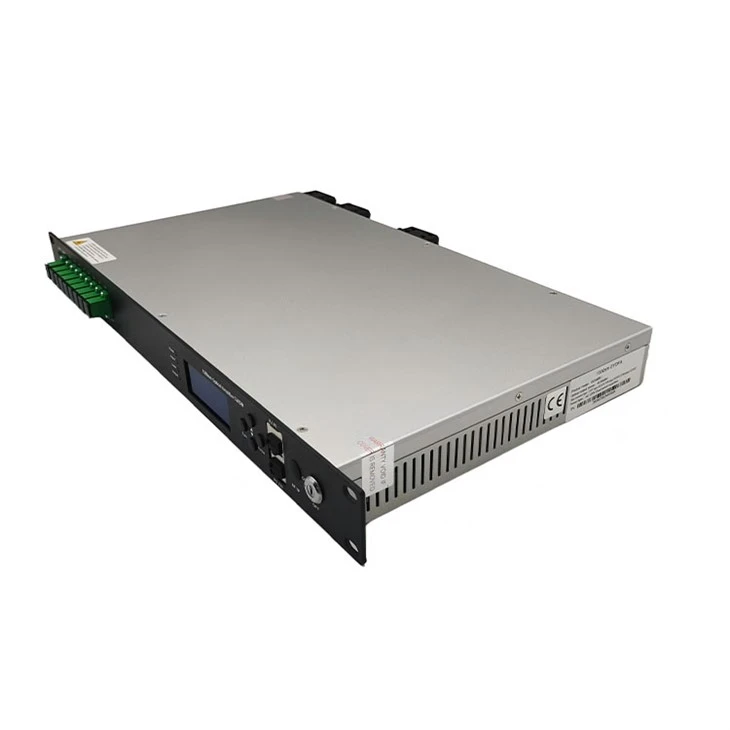

Prezentare generală a produsului
Amplificatorul optic GCA 6051-YZ folosește bine-cunoscutul-erbiu-itterbiu co-dopat cu fibră cu două învelișuri de înaltă performanță și un laser cu pompă cu zgomot redus. Are un design de circuit fiabil și un design eficient de disipare a căldurii. Puterea maximă totală de ieșire a întregii mașini poate atinge +36dBm și acceptă până la 32 de ieșiri, cu comutator optic opțional, CWDM și detectie RF. Oferă software de management al rețelei cu protocol SNMP și management al rețelei WEB, potrivit pentru transmisia amplificată a semnalului optic de 1550nm în aval în rețeaua FTTH.

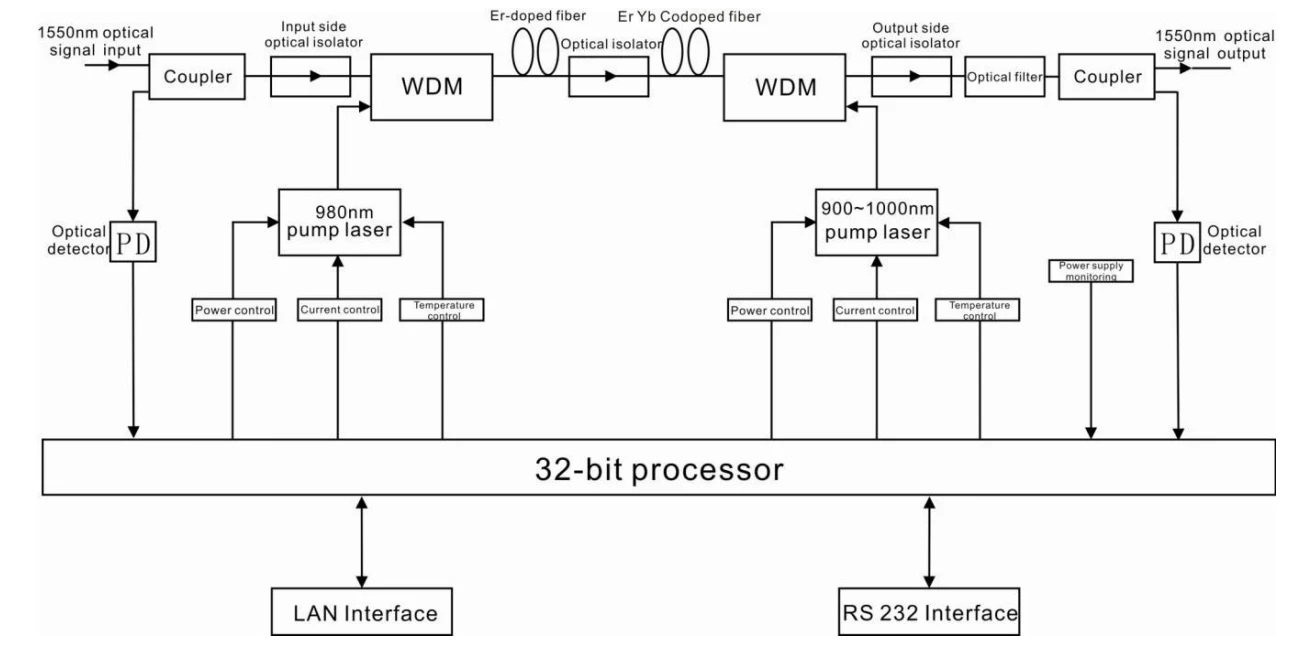

Diagrama bloc
Parametru de tehnică
|
Articol |
Unitate |
Parametrii tehnicii |
Remarcă |
|
|
Lățimea de bandă de operare |
nm |
1545 - 1565 |
||
|
Gama de putere optică de intrare |
dBm |
-5-+10 |
||
|
Putere optică maximă de ieșire |
dBm |
36 |
||
|
Stabilitatea puterii de ieșire |
dBm |
±0.5 |
||
|
Cifra de zgomot |
dB |
Mai mic sau egal cu 6,0 |
Putere optică de intrare 0dBm |
|
|
Pierdere de returnare |
Intrare |
dB |
Mai mare sau egal cu 45 |
|
|
Ieșire |
dB |
Mai mare sau egal cu 45 |
||
|
Tip conector optic |
SC/APC LC/UPC |
|||
|
C/N |
dB |
Mai mare sau egal cu 50 |
Stare de testare conform GT/T 184-2002 |
|
|
C/CTB |
dB |
Mai mare sau egal cu 63 |
||
|
C/CSO |
dB |
Mai mare sau egal cu 63 |
||
|
Tensiunea de alimentare |
V |
AC160V - 250V(50 Hz),DC48V |
||
|
Consumul de energie |
W |
Mai mic sau egal cu 65 |
|
|
Interval de temperatură de funcționare |
grad |
-10 - +45 |
|
|
Interval de temperatură de depozitare |
grad |
-30 - +70 |
|
|
Umiditate relativă maximă de funcționare |
% |
Max 95% Fără Condens |
|
|
Dimensiune |
mm |
437(L)×442(W)×44(H) |

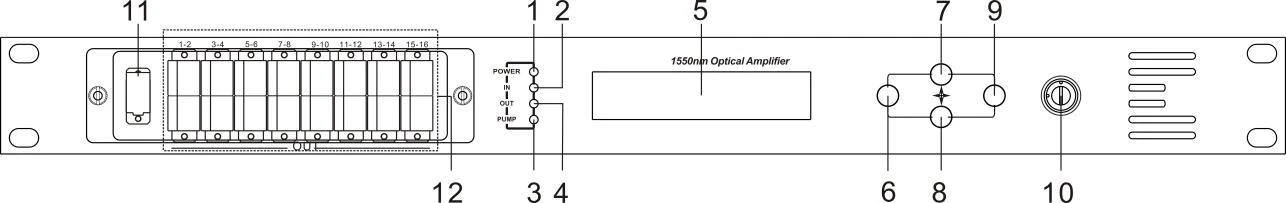

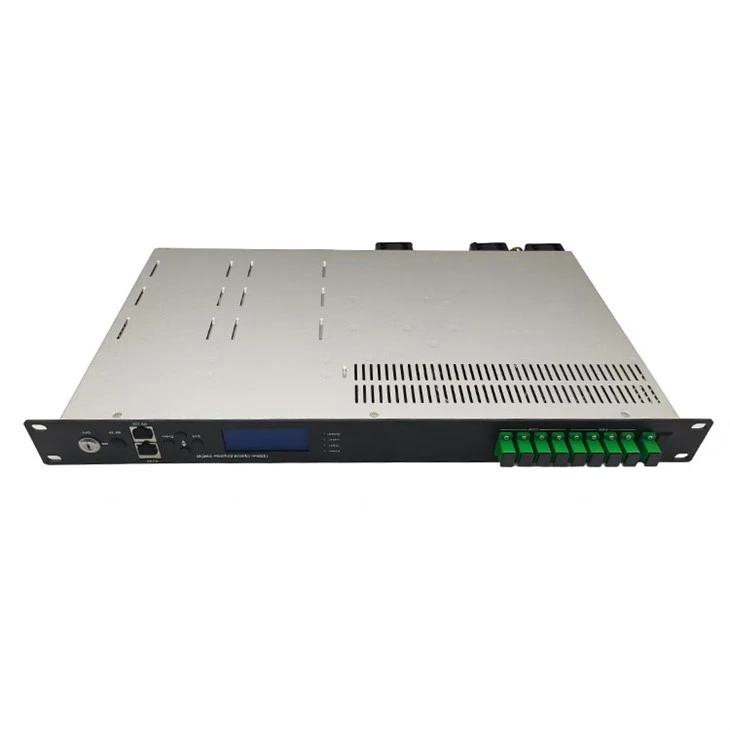

Descriere panou frontal
|
1. Indicator de alimentare: O sursă de comutare funcționează – galben; două surse de alimentare comutatoare funcționează – verde. |
|
2. Indicator de putere optică de intrare: Această lumină se aprinde când puterea optică de intrare este > -10dBm. |
|
3. Indicator de stare de funcționare a pompei: Lumina roșie înseamnă că pompa nu funcționează, dar parametrii mașinii sunt normali; lumina roșie intermitentă înseamnă că mașina s-a defectat, motivul defecțiunii aferente, vezi meniul de alarmă din meniul afișajului; lumina verde înseamnă că pompa funcționează normal |
|
4. Indicator de putere optică de ieșire: această lumină se aprinde când puterea optică de ieșire este > +10dBm. |
|
Ecran LCD cu matrice 5. 160×32 de puncte- |
|
6. Afișați tasta de ieșire sau de anulare a meniului de configurare. |
|
7. Afișați tasta sus sau creștere a meniului de configurare. |
|
8. Afișați tasta jos sau micșorare a meniului de configurare. |
|
9. Afișați tasta Enter din meniul de configurare. |
|
10. Tasta de comutare a laserului pompei: „ON” înseamnă că laserul pompei este deschis și „OFF” înseamnă că laserul pompei este închis. Asigurați-vă că cheia este în poziția „OFF” înainte de pornire. După ce ați trecut auto-testul, rotiți cheia în poziția „ON” conform mesajului afișat. |
|
11. Intrare semnal optic |
|
12. Ieșire semnal optic |

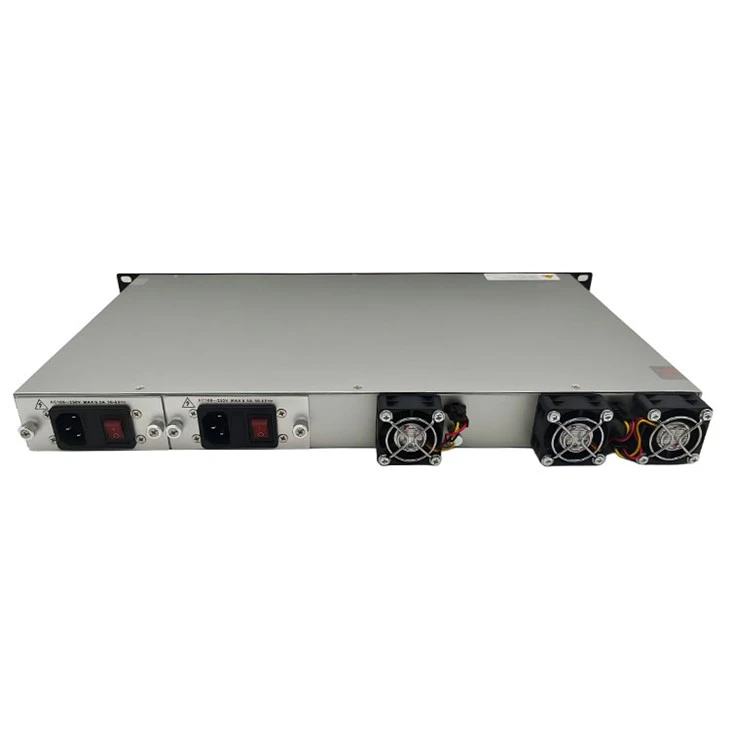

Descriere panou din spate
|
1. Ieșire ventilator. |
2. Interfata RS232. |
|
3. Portul de intrare AC 220V al sursei de alimentare 1. |
4. Siguranța sursei de alimentare 1. |
|
5. Comutatorul sursei de alimentare 1. |
6. Portul de intrare AC 220V al sursei de alimentare 2. |
|
7. Siguranța sursei de alimentare 2. |
8. Comutatorul sursei de alimentare 2. |
|
9. Şurubul de împământare al şasiului |
10. Interfață LAN |
