Descriere

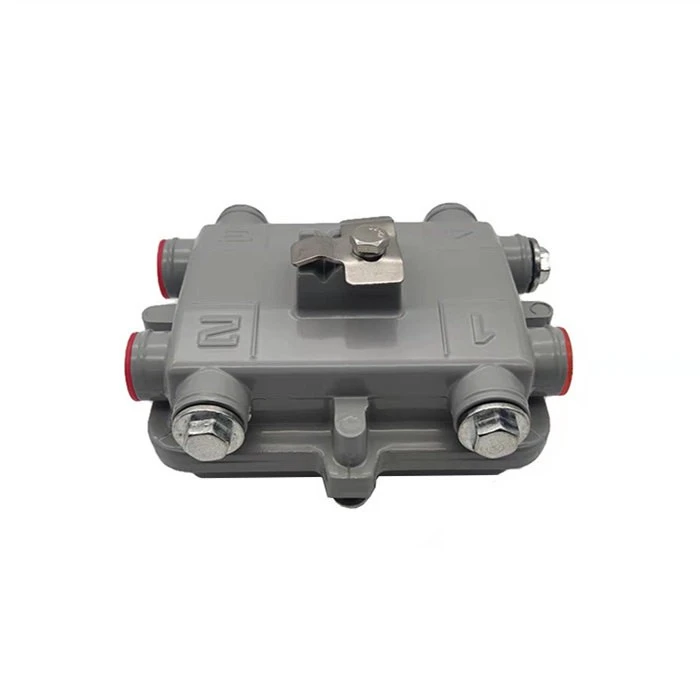

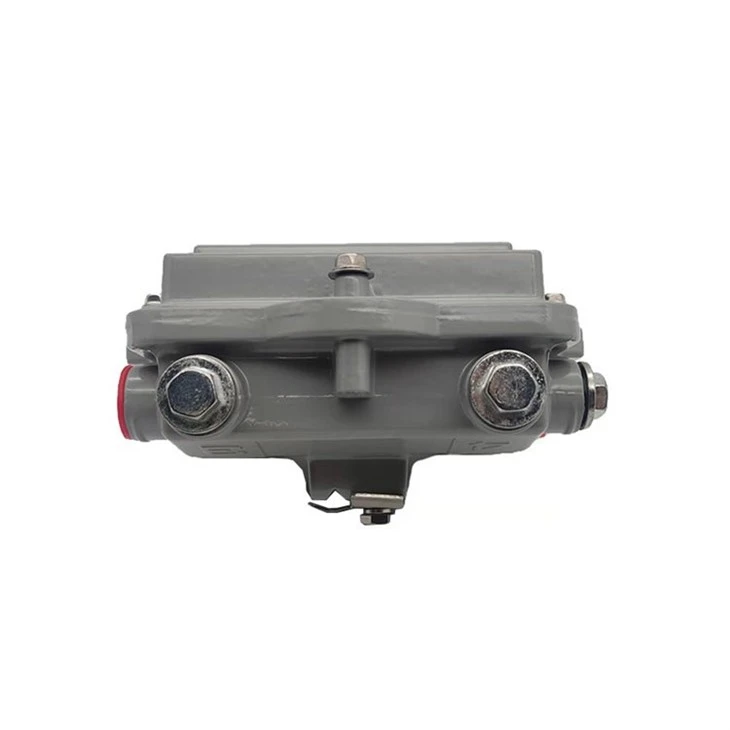

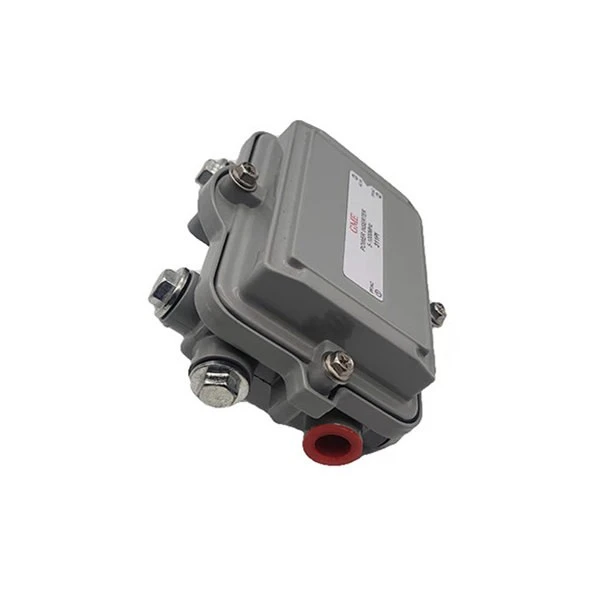

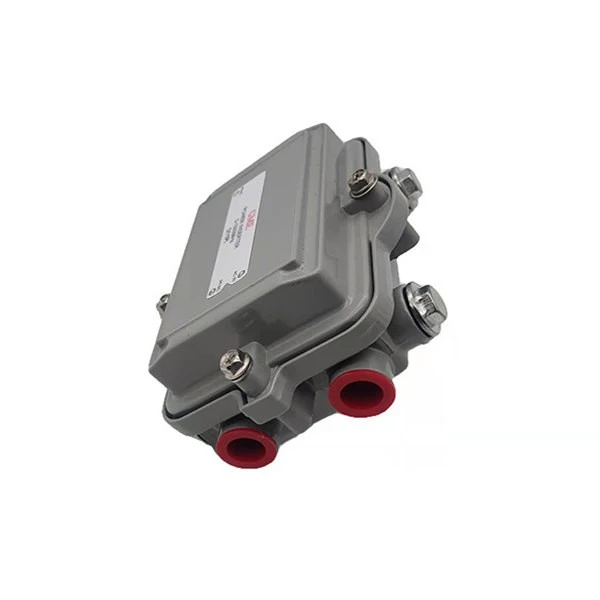

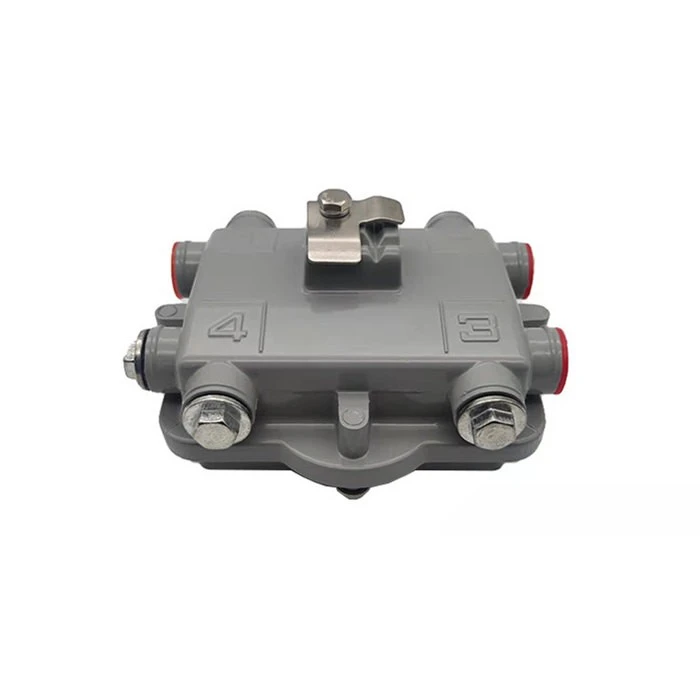

Instalația de alimentare pentru linia trunchială TV prin cablu de 1GHz este un dispozitiv electronic specializat conceput pentru industria televiziunii prin cablu, utilizat în mod special în sistemele trunk line pentru a furniza energie componentelor active. Funcția sa principală este de a introduce energie în rețeaua de cablu coaxial, asigurând funcționarea corectă a amplificatoarelor, repetoarelor și a altor dispozitive active din sistemul de distribuție a televiziunii prin cablu.
Caracteristici cheie și funcționalitate:
Capacitatea de frecventa:Dispozitivul de inserție pentru linia trunchiului TV prin cablu de 1 GHz este optimizat pentru funcționarea cu frecvență înaltă-, acceptând semnale de până la 1 gigahertz (GHz). Acest lucru îl face potrivit pentru sistemele moderne de televiziune prin cablu cu cerințe mari de lățime de bandă.
Inserție de putere:Dispozitivul de inserție este echipat cu capacitatea de a injecta energie în linia principală a cablului coaxial. Acest lucru este esențial pentru furnizarea energiei electrice necesare componentelor active, cum ar fi amplificatoarele de distribuție sau extindetoarele de linie, asigurând calitatea și puterea semnalului în întreaga rețea de distribuție.
Caracteristici
◆ CATV Power Inserter 5-1000MHz funcționare în bandă completă.
◆ Conector „F” din alamă placată cu nichel cu protecție impermeabilă.
◆ Garnitură metalică țesătă folosită pentru a oferi Hi-RFI.
◆ Sigilat complet rezistent la intemperii și clemă pentru șuvițe incluse.
Caietul de sarcini
|
Locul de origine: Guangdong, China |
|||
|

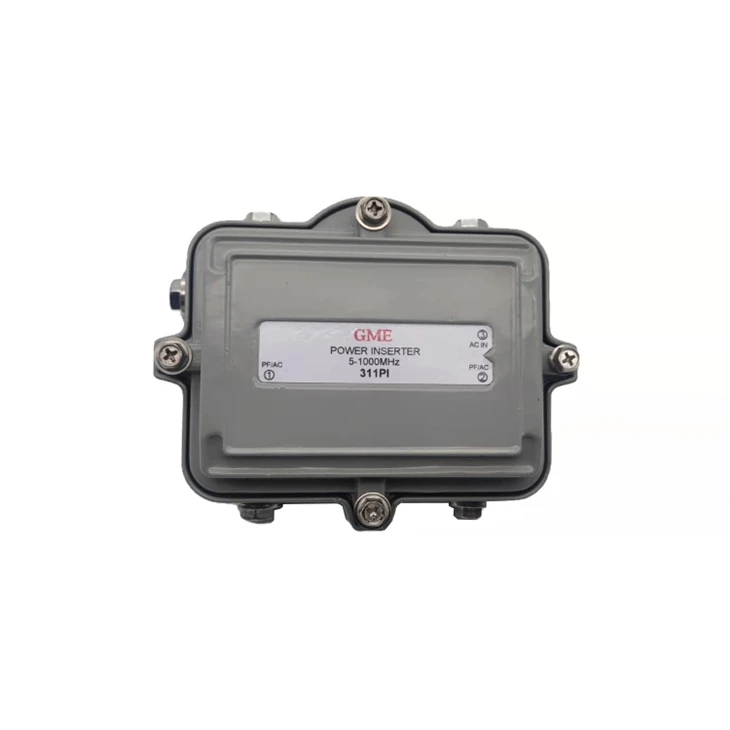

Număr de model: GDINS-002 (311PI) |
|||
|
ARTICOL |
TIPIC |
LIMITĂ QC |
CONDIȚII DE TESTARE |
|
1. FREQ. GAMĂ |
|
|
5 - 1000 MHz |
|
2. PIERDERE DE INSERȚIE |
- 0.5 dB |
-1,0 dB MAX. |
5 - 40 MHz |
|
- 0.5 dB |
-1,0 dB MAX. |
41 - 470 MHz |
|
|
- 0.8 dB |
-1,0 dB MAX. |
471 - 860 MHz |
|
|
- 1.0 dB |
-1,5 dB MAX. |
861 - 1000 MHz |
|
|
3. IZOLAREA (RF LA AC) |
-60 dB |
-58 dB MIN. |
5 - 40 MHz |
|
-50 dB |
-45 dB MIN. |
41 - 470 MHz |
|
|
-45 dB |
-40 dB MIN. |
471 - 860 MHz |
|
|
-40 dB |
-35 dB MIN. |
861 - 1000 MHz |
|
|
4. PIERDERE RETUR (PORT RF) |
-20 dB |
-18 dB MIN. |
5 - 40 MHz |
|
-20 dB |
-18 dB MIN. |
41 - 470 MHz |
|
|
-20 dB |
-18 dB MIN. |
471 - 860 MHz |
|
|
-18 dB |
-16 dB MIN. |
861 - 1000 MHz |
|
|
5. AC PASS |
|
12A MAX |
AC LA RF |

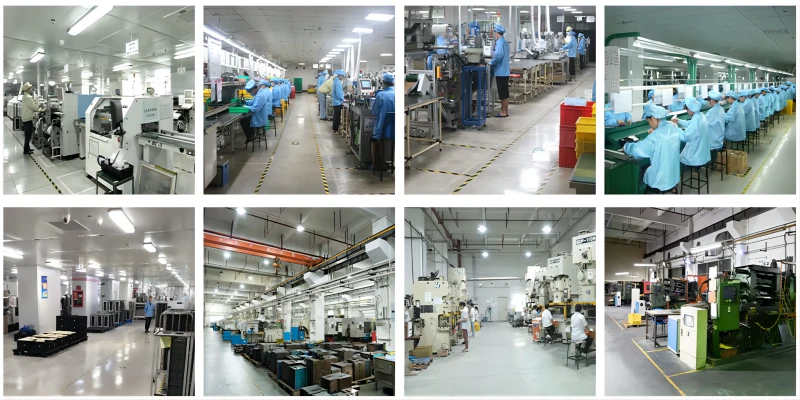

Goodmind Electronics (Shenzhen) Co., Ltd. a fost înființată în 1992, concentrându-se pe sistemul de difuzare TV, deține o capacitate de producție integrată pe verticală, cu o echipă de inginerie experimentată și profesionistă, care furnizează servicii ODM pentru produse de sisteme de difuzare prin cablu/satelit/terestre/IPTV
Cum funcționează un dispozitiv de inserare CATV?
Alimentatorul CATV este de obicei conectat în linie cu cablul coaxial. Acesta injectează curent continuu (curent continuu) în linia de cablu, care este apoi folosită pentru alimentarea componentelor active, cum ar fi amplificatoarele. Acest lucru permite amplificarea și distribuția semnalului pe distanțe lungi.
Care sunt aplicațiile comune ale dispozitivelor de inserție CATV?
Insertoarele de putere CATV sunt utilizate în mod obișnuit în sistemele de televiziune prin cablu pentru a furniza energie amplificatoarelor de linie, amplificatoarelor de distribuție și altor componente active. Sunt folosite pentru a spori și menține puterea semnalului pe cabluri lungi sau în zone cu recepție slabă a semnalului.
Ce tipuri de dispozitive de inserare CATV sunt disponibile?
Dispozitivele de alimentare CATV vin în diferite tipuri și configurații, în funcție de aplicația și cerințele specifice ale sistemului de televiziune prin cablu. Acestea pot varia în ceea ce privește puterea de ieșire, intervalul de frecvență, numărul de ieșiri și alte caracteristici.
FAQ
Î: Sunt dispozitivele de alimentare CATV compatibile cu toate sistemele de televiziune prin cablu?
R: Dispozitivele de alimentare CATV sunt, în general, proiectate pentru a fi compatibile cu sistemele TV prin cablu standard. Cu toate acestea, compatibilitatea poate varia în funcție de factori precum gama de frecvență a sistemului, tipul de amplificatoare utilizate și alte specificații ale sistemului. Este esențial să vă asigurați că dispozitivul de inserare este compatibil cu cerințele specifice ale sistemului dumneavoastră de cablu TV.
Î: Ce ar trebui să iau în considerare atunci când aleg un dispozitiv de inserare CATV?
R: Când selectați un dispozitiv de inserție CATV, luați în considerare factori precum cerințele de putere ale amplificatoarelor dvs., gama de frecvență a sistemului dvs. de televiziune prin cablu, numărul de ieșiri necesare și orice caracteristici specifice necesare pentru aplicația dvs. De asemenea, este esențial să asigurați compatibilitatea cu echipamentele și specificațiile sistemului dvs. existente.
Î: Există considerații de instalare pentru dispozitivele de inserție CATV?
R: Când instalați un dispozitiv de inserție CATV, asigurați-vă că este conectat în linie cu cablul coaxial în direcția corectă. Urmați instrucțiunile producătorului pentru o instalare corectă și asigurați-vă că toate conexiunile sunt sigure. În plus, luați în considerare factori precum împământarea și protecția la supratensiune pentru a vă proteja echipamentul și a asigura o funcționare fiabilă.
