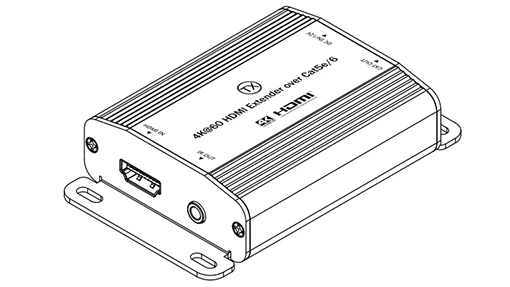

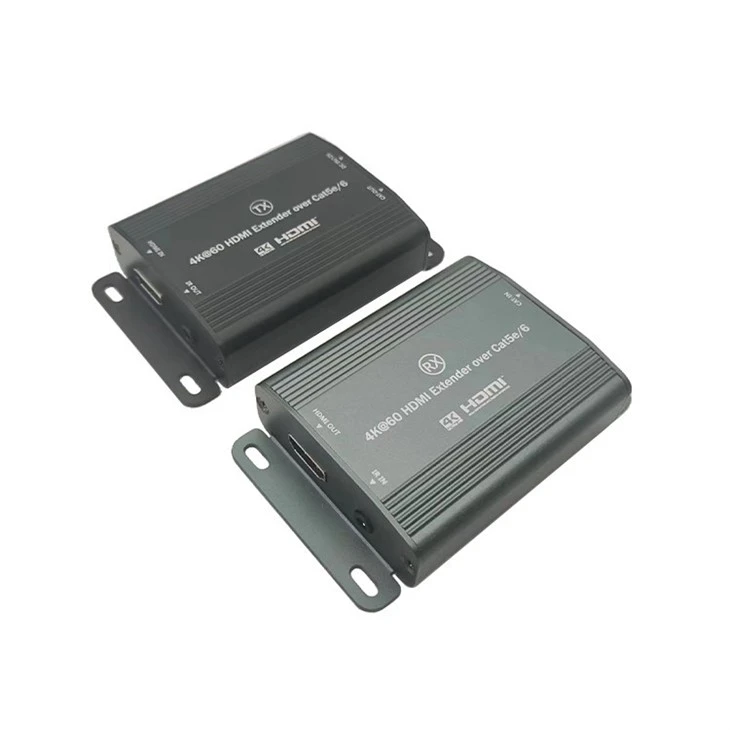

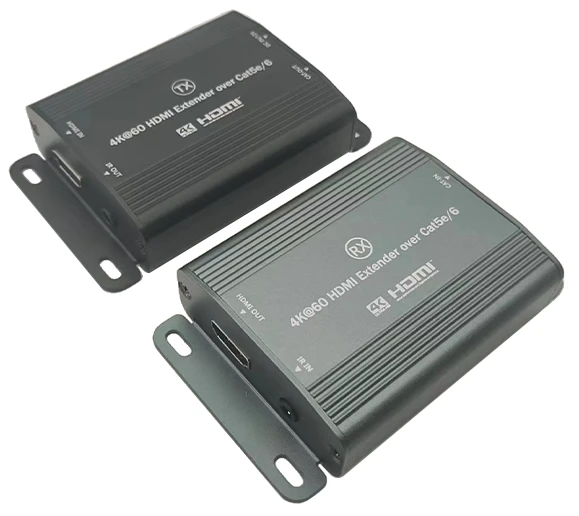

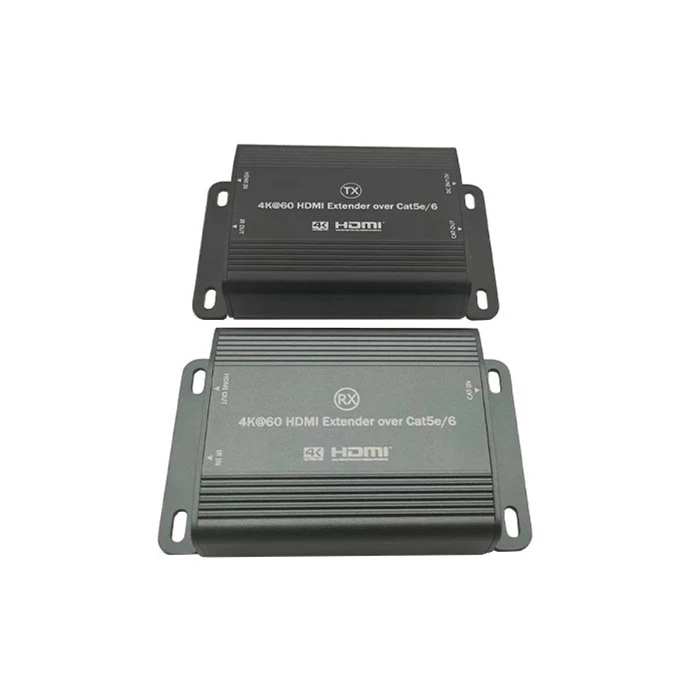

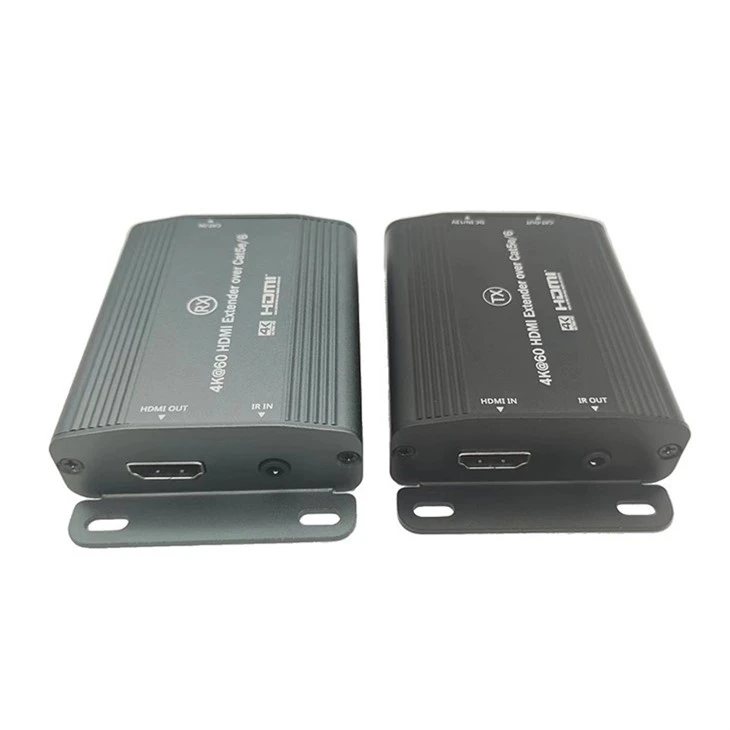

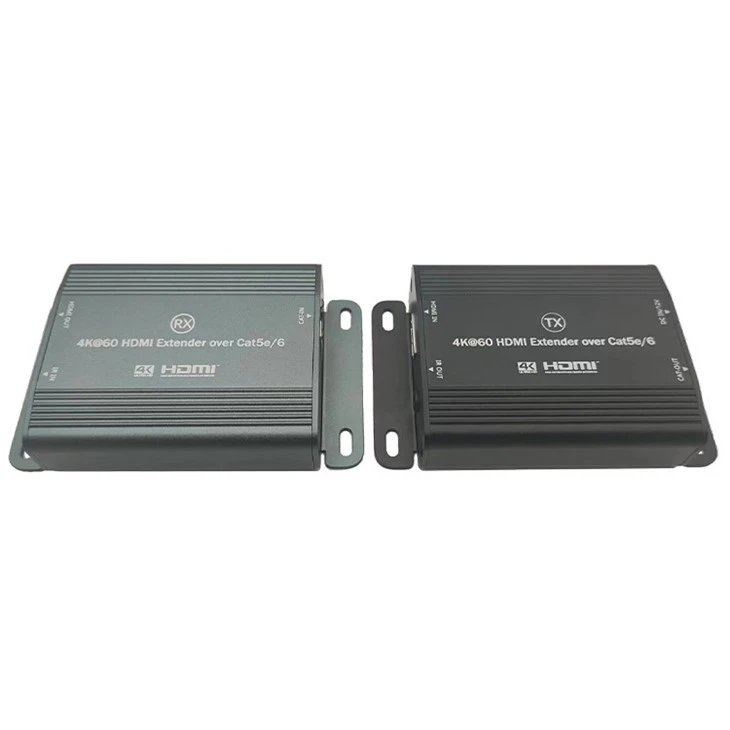

Extensor HDMI 4k 60 Hz

Acest produs constă dintr-un transmițător (TX) și un receptor (RX) gazdă, care folosește un cablu de rețea ca mediu de transmisie și utilizează cea mai recentă tehnologie de extensie de amplificare. Emițătorul și receptorul pot extinde transmisia printr-un singur cablu de rețea și sunt compatibile cu cablurile de rețea CAT5e/6. Semnalele de înaltă-definiție pot fi extinse până la 100 de metri prin CAT5e, iar semnalele de ultra-înaltă-definiție pot fi extinse până la 70 de metri prin CAT6, cu latență zero. Produsul acceptă funcția de întoarcere în infraroșu, făcând controlul de la distanță convenabil. Are, de asemenea, capacitate de auto--ajustare pentru cablurile de rețea, ajustând automat rezoluția pentru a obține efecte optime, făcându-l ușor și convenabil de utilizat. Acest prelungitor HDMI 4k 60Hz este potrivit pentru videoconferințe, bare sportive multimedia, educație multimedia, publicitate digitală, panouri publice și multe altele.

1. Folosind cablul de rețea Cat6, distanța de transmisie a ultra-high-definition wideo poate fi extinsă până la 100 de metri.

2. Cipul de-performanță înaltă acceptă perfect latența scăzută și emite sincron audio și video de definiție ultra-de înaltă-4K60Hz, cu imagini netede și clare și semnale stabile.

3. Carcasa frumoasă din aliaj de aluminiu are o eficiență de disipare a căldurii super-înaltă, zero zgomot, greutate redusă și poate fi montată pe perete-, făcându-l compact și robust.

4. Acest extender HDMI 4k 60Hz Plug and play fără a instala drivere, făcându-l ușor de asortat cu decorarea interioară, cu ascundere ridicată și instalare ușoară.

◆ Extindeți transmisia HDMI până la 70 m prin Cat6.

◆ Ultra HD: acceptă rezoluții video de până la 4K@60Hz.

◆ Aliajul de aluminiu Unibody asigură o eliberare eficientă a căldurii până la durata de viață.

◆ Plug & Play: Fără instalare de driver.

◆ Funcția IR Passback încorporată pentru a controla sursa de oriunde în casă.

◆ Aplicați funcția POC la alimentarea dispozitivului unității.

Cuprins



Transmițător(TX)x1

Receptor(RX)x1

Utilizați Guidex1

Cablu prelungitor transmițător cu infraroșu x1 (opțional)

Cablu prelungitor receptor infraroșux1 (Opțional)

Adaptor de alimentare x1



Cerințe

1.Sursa semnalului:
Un dispozitiv de semnal cu un port de ieșire HDMI, cum ar fi un DVD player, Play station, decod-, computer personal sau PC etc.

2.Afișaj:
Un dispozitiv de afișare cu un port de intrare HDMI, cum ar fi SDTV, HDTV, proiector etc.

3. Cablu de rețea:
Cablu de rețea neecranat sau ecranat Categoria 5/6 (UTP/STP CAT5e/6) cu conectori standard pentru cabluri de rețea conectați în paralel la ambele capete.





Introduce

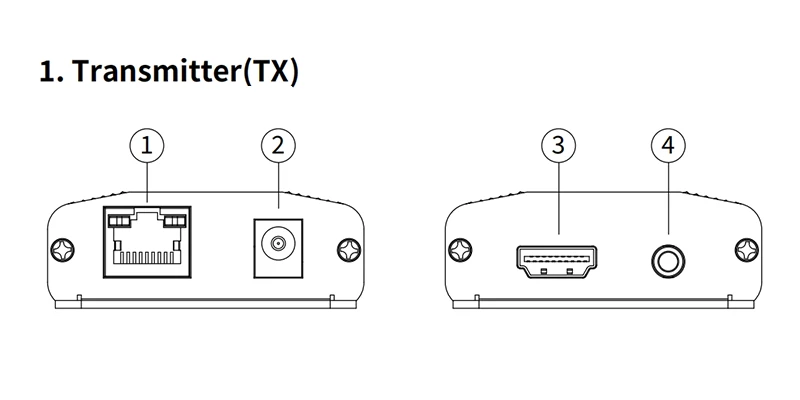

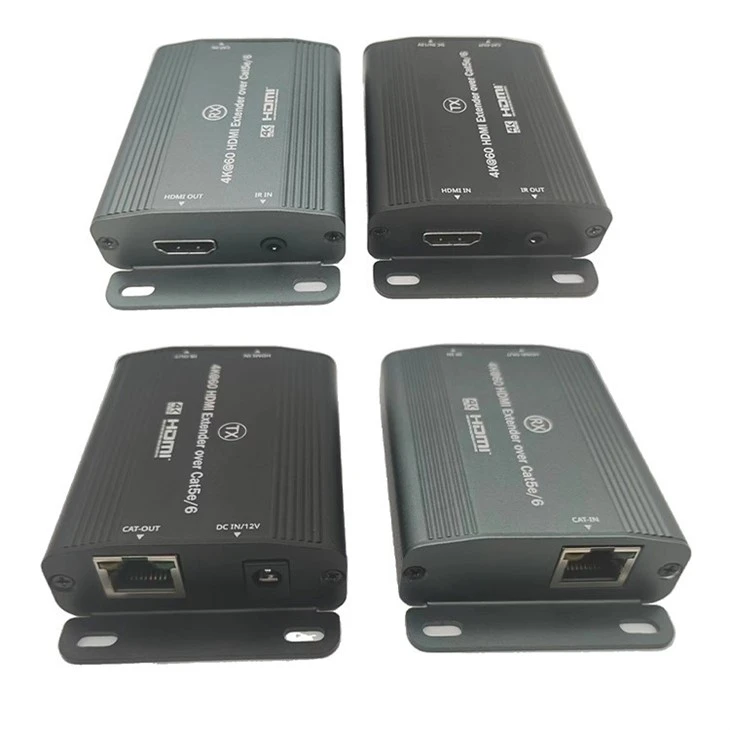

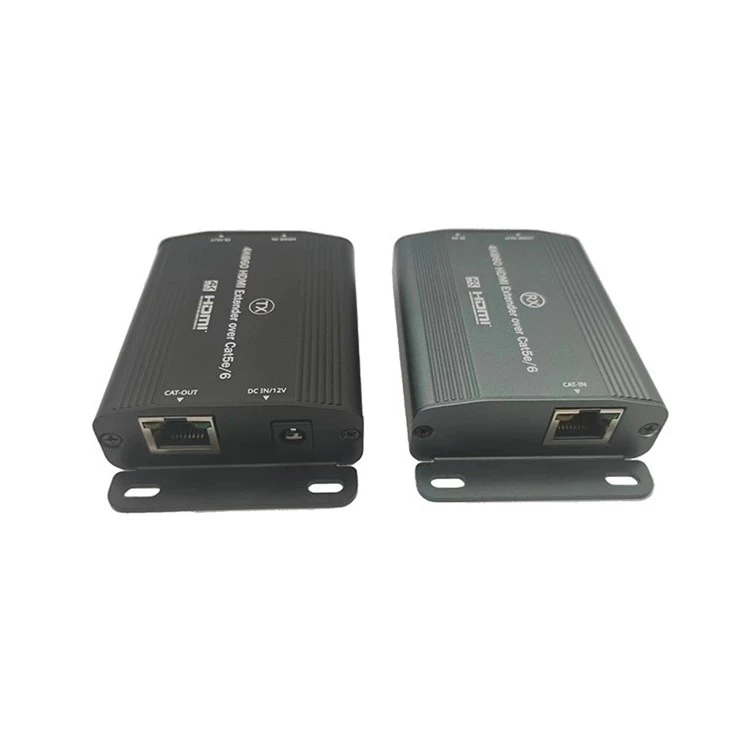

Transmițător (TX)

①Port de ieșire RJ45: conectează unitățile principale emițător (TX) și receptor (RX) cu un cablu de rețea.

②Port de intrare de alimentare: Introduceți adaptorul de alimentare standard DC12V/lA inclus în acest produs sau alte adaptoare de alimentare standard care îndeplinesc cerințele de tensiune nominală.

③Port de intrare HDMl: conectează sursa de semnal unitatea principală la
unitatea principală emițător (TX) folosind un cablu HDMl.

④Mufa cablului prelungitor al transmițătorului cu infraroșu: Introduceți cablul prelungitor al emițătorului cu infraroșu furnizat cu acest produs și plasați transmițătorul cu infraroșu cât mai aproape de dispozitivul de recepție pentru a transmite semnalul infraroșu de la receptor.

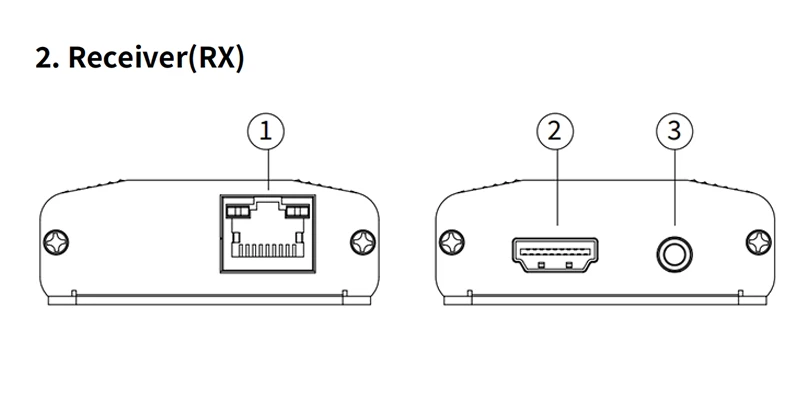

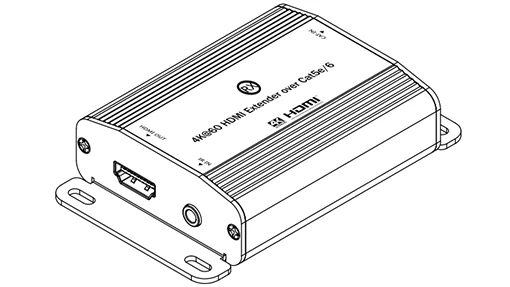

Receptor (RX)

①Port de intrare RJ45: conectează unitățile principale emițătorului (TX) și receptorului (RX) cu un cablu de rețea.

②Portul de intrare HDM: folosește un cablu HDMl pentru a conecta dispozitivul de afișare la unitatea principală a receptorului (RX).

③Priză prelungitoare pentru receptorul cu infraroșu: se conectează la cablul prelungitor al receptorului cu infraroșu și folosește telecomanda în raza de acțiune a receptorului cu infraroșu.

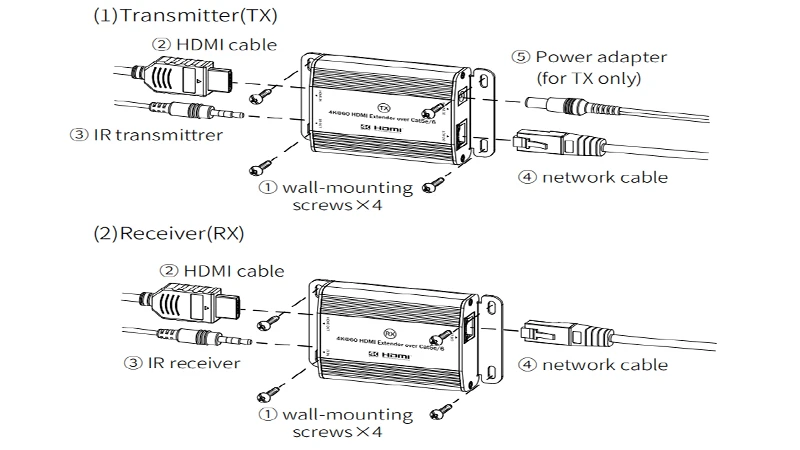

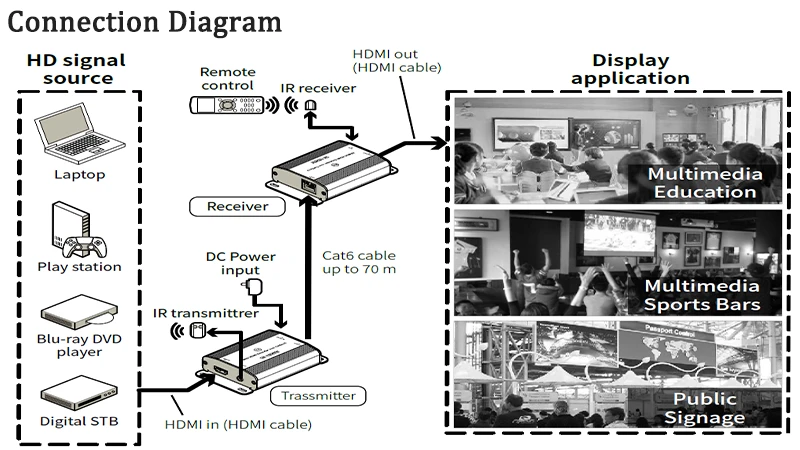

Instalare și conectare

Instructiuni de conectare:

①Utilizați cabluri HDMl pentru a conecta dispozitivul sursă de semnal la transmisie. ter (TX) și dispozitivul de afișare către unitatea principală a receptorului (RX).

②Utilizați un cablu de rețea standard cu CAT5e/6 (UTP/STP) neecranat sau ecranat și cabluri paralele pentru a conecta unitatea principală a emițătorului (TX) la unitatea principală a receptorului (RX).

③Conectați cablul de alimentare pentru a porni și a funcționa automat

Instrucțiuni pentru telecomandă cu infraroșu:

①Conectați cablul prelungitor al emițătorului infraroșu la mufa lR OUT de pe transmițător (TX) și cablul prelungitor al receptorului infraroșu la mufa lR IN de pe receptor (RX).

②Capul emițătorului de infraroșu al cablului de prelungire trebuie plasat cât mai aproape de fereastra de recepție în infraroșu a dispozitivului sursă de semnal.

③Utilizați telecomanda cu infraroșu a dispozitivului sursă de semnal pentru a îndrepta către capul receptorului cu infraroșu care a fost conectat corect la receptor (RX) pentru a selecta de la distanță canalele și a controla melodiile de redare

Î: Afișarea ecranului televizorului este anormală, pâlpâie, iar sunetul este
bâlbâind.

R: (1) Verificați dacă cablul de rețea este fixat corect și dacă lungimea este în intervalul permis.

(2) Opriți și porniți capătul TX.

Î: Lumina portocalie de pe conectorul RJ45 al capătului RX al receptorului nu este aprinsă.

R: (1) Verificați dacă cablul de rețea este un cablu de rețea standard cu conexiuni paralele la ambele capete.

(2) Verificați dacă semnalul HDMl de intrare la capătul TX este normal.

(3) Opriți și porniți capătul TX.

Î: Lumina portocalie de pe conectorul RJ45 al capătului RX al receptorului clipește, dar nu există nicio ieșire de imagine.

R: (1) Verificați dacă afișajul acceptă modul curent de semnal HDMl.

(2) Verificați dacă cablul HDMl și afișajul sunt fixate corect.

(3) Încercați să deconectați din nou cablul de rețea sau să opriți și la capătul TX.
