Introducere:
Receptorul optic este destinat televiziunii digitale, fibre la domiciliu . Această mașină adoptă tubul de recepție optică de înaltă sensibilitate . Integrare flexibilă a aplicației, aplicarea fibrei la rețeaua de acasă .}}
Este încorporat CWDM, potrivit pentru un sistem de lungime de undă triplă cu o singură fibră, lungimea de undă de funcționare CATV 1550nm, lungimea de undă de trecere 1270/1310/1490/1577nm, poate conecta convenabil ONU de Epon, Gpon . XG (s) Pon
- Distanța de transmisie de până la 20 km
- Zgomot extra-mic
- Interval de putere optică dinamică dinamică largă: în interiorul pinului =-16, mer mai mare sau egal cu 36db
- Aplicabil XG (S) PON, GPON, EPON, compatibil cu orice tehnologie FTTX PON
- Poate economisi un număr mare de resurse de putere optică, reduce considerabil costul de configurare a rețelei
- În termen de 47 ~ 1000MHz lățime de bandă, toate cu o caracteristică excelentă de plată (FL mai mică sau egală cu ± 1db)
- Carcasă metalică, oferă garanție pentru dispozitivele sensibile optoelectronice
- Un nivel ridicat de ieșire, poate fi utilizat de mulți utilizatori
- Consum de energie redusă, performanță cu performanțe ridicate, costuri ridicate
- Protecție împotriva creșterii de 6kV pe toate porturile
- Susțineți 4 rf out max
Specificații
|
Lungimea de undă CATV |
1550 ± 10Nm |
Rezistență RF de ieșire |
75Ω |
|
|
Lungimea de undă pon |
1270/1310/1490/1577nm |
Pierdere de returnare a ieșirii |
Mai puțin sau egal cu 14db |
|
|
Putere de intrare optică |
-18-+2 dbm |
Pierdere de întoarcere optică |
Mai mare sau egal cu 55db |
-9 DBM Power de intrare optică, 60 canale PAL |
|
Gama optică AGC |
-12--2 dbm |
C/CSO |
Mai mare sau egal cu 55db |
|
|
Port de intrare optică CATV |
SC/APC |
C/CTB |
Mai mare sau egal cu 55db |
|
|
Pon Optical Reflect Port |
SC/PC |
Mer |
Mai mare sau egal cu 31db |
-15 DBM Power de intrare optică |
|
Conector RF |
Tip im imperial |
Tensiune de intrare |
+12V |
|
|
Frecvenţă |
47-1000 MHz |
Disiparea puterii |
Mai puțin sau egal cu 2w |
|
|
Flatitate |
Mai puțin sau egal cu ± 1,25db |
Temperatură |
-10-+50 grad |
|
|
Nivel de ieșire RF (în intervalul AGC) |
Mai mare sau egal cu 80dbuv |
Dimensiune |
73 × 60 × 23 (L × W × H) mm |
|
Liste de model
|
Model |
Trece lungimea de undă |
Reflectă lungimea de undă |
Interfață de trecere |
Interfață RF |
DC-in |
|

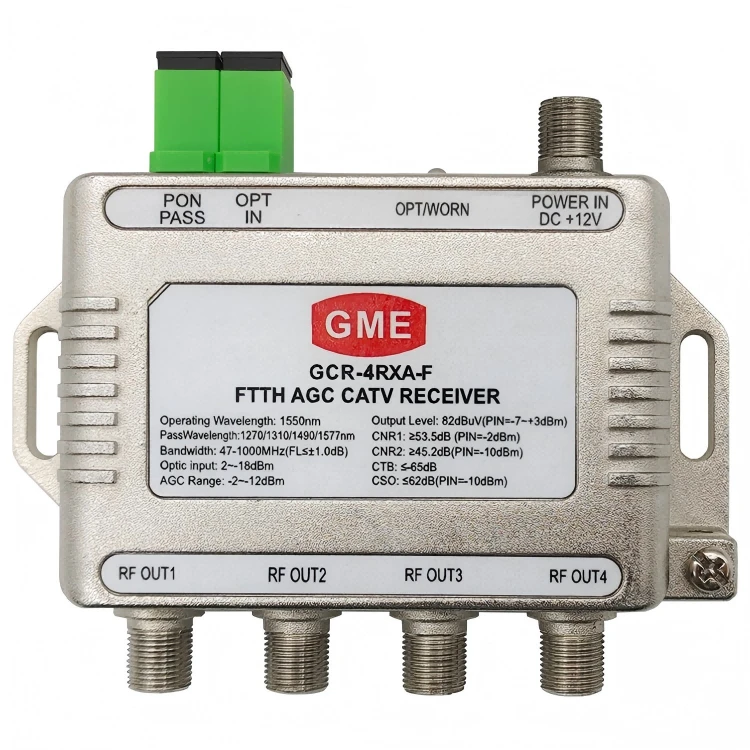

Gcr -4 rxa-f |
1550nm ± 10Nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/APC |
4 |
F-female: 12V 300mA |
|

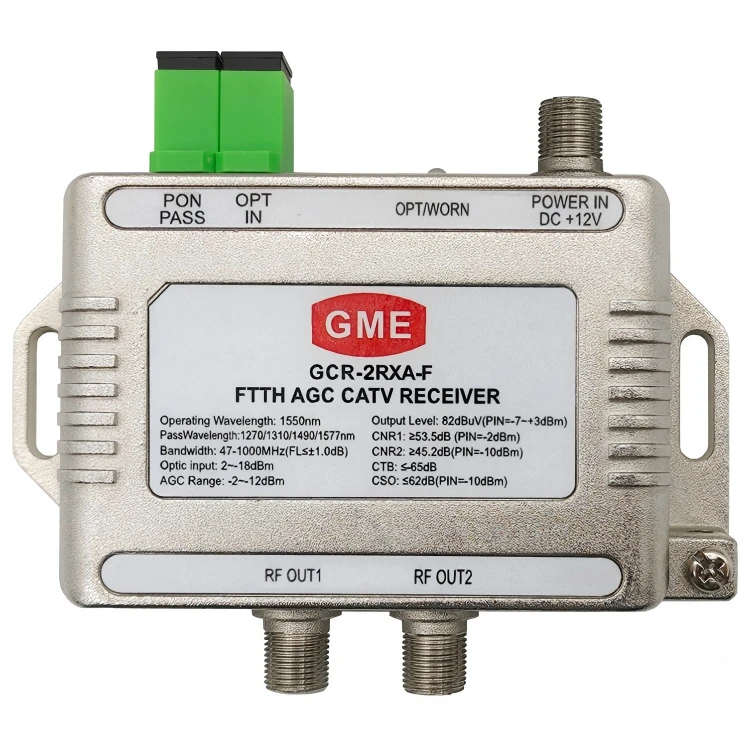

Gcr -2 rxa-f |
1550nm ± 10Nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/APC |
2 |
F-female: 12V 300mA |
|

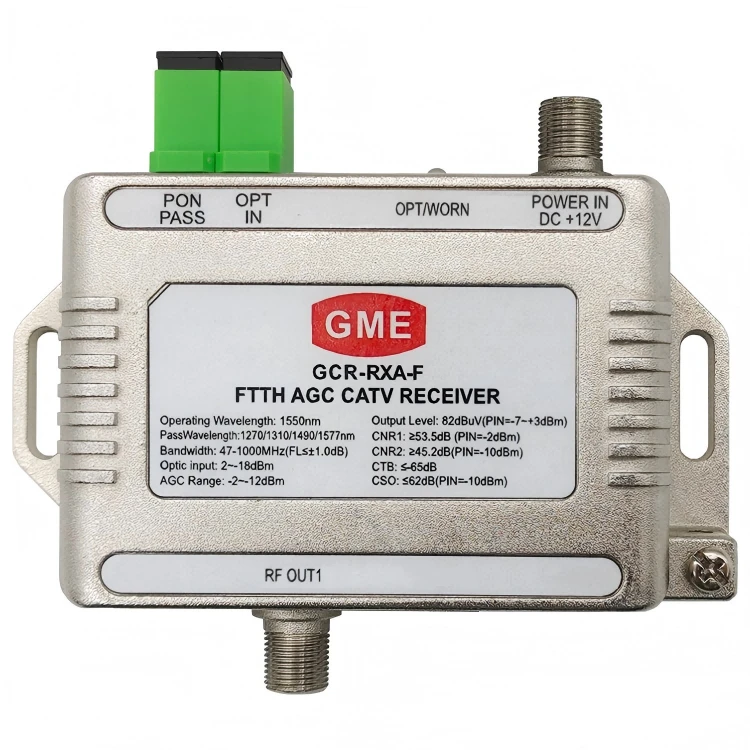

GCR-RXA-F |
1550nm ± 10Nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/APC |
1 |
F-female: 12V 300mA |
|
Gcr -4 rxu-f |
1550nm ± 10Nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/UPC |
4 |
F-female: 12V 300mA |
|
Gcr -2 rxu-f |
1550nm ± 10Nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/UPC |
2 |
F-female: 12V 300mA |
|
GCR-RXU-F |
1550nm ± 10Nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/UPC |
1 |
F-female: 12V 300mA |
|
Gcr -4 rxa-d |
1550nm ± 10Nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/APC |
4 |
DC -005: 12v 300mA |
|
Gcr -2 rxa-d |
1550nm ± 10Nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/APC |
2 |
DC -005: 12v 300mA |
|
GCR-RXA-D |
1550nm ± 10Nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/APC |
1 |
DC -005: 12v 300mA |
|
Gcr -4 rxu-d |
1550nm ± 10Nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/UPC |
4 |
DC -005: 12v 300mA |
|
Gcr -2 rxu-d |
1550nm ± 10Nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/UPC |
2 |
DC -005: 12v 300mA |
|
GCR-RXU-D |
1550nm ± 10Nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/UPC |
1 |
DC -005: 12v 300mA |
