Acest articol oferă o-explorare în profunzime a rolului de bază al EDFA în rețelele CATV FTTH-îmbunătățind puterea semnalului optic pentru a obține o transmisie la-la distanță lungă-și prezintă modul în care receptoarele integrate CATV+SAT IF cu AGC, CWDM și CWDM avansate servesc drept componente cheie de optimizare a rețelei de performanță redusă.
În construirea de rețele FTTH (Fibr-to-to-Home) CATV (televiziune prin cablu) stabile și eficiente, capabile să suporte date masive și transmisie video de înaltă definiție-, amplificatoarele optice joacă un rol esențial. Printre acestea, EDFA (Erbium-Doped Fiber Amplifier) este unul dintre cele mai esențiale dispozitive de amplificare optică. Deci, care este exact scopul principal al EDFA în rețelele CATV FTTH și cum colaborează cu echipamentele de recepție de -generație următoare? Acest articol oferă o analiză detaliată.

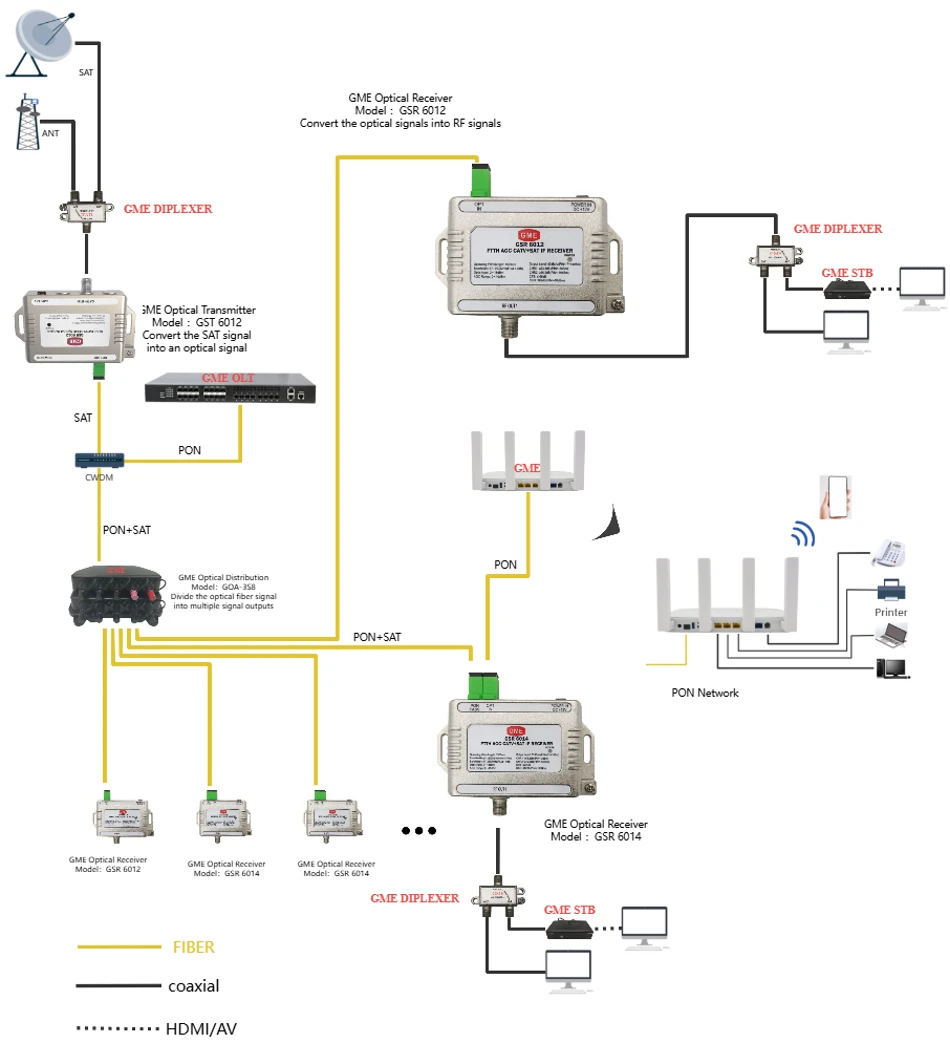

SAT-TERR OVER FIBER
Funcția de bază a EDFA în rețelele CATV FTTH: releu de semnal optic și amplificare
Pur și simplu, scopul principal al EDFA este amplificarea directă a semnalelor optice, compensând pierderile în timpul transmisiei prin fibre și extinzând semnificativ raza de acțiune a semnalului.
Într-o rețea FTTH, semnalele optice sunt transmise de la headend-ul operatorului și trebuie să parcurgă distanțe mari pentru a ajunge la casele utilizatorilor. Deși fibra optică prezintă în mod inerent pierderi reduse, puterea optică se atenuează inevitabil la distanță. Odată ce semnalul slăbește dincolo de un anumit punct, acesta nu mai poate fi identificat cu acuratețe de către receptorul-din partea utilizatorului, ceea ce duce la întreruperea semnalului sau la degradarea severă a calității.
Un EDFA acționează ca o „stație de realimentare” de-a lungul liniei de fibră optică. Amplifică semnalele optice direct, fără a le converti în semnale electrice, oferindu-i avantaje de neegalat:
Putere mare de ieșire: Capabil să amplifice mai multe lungimi de undă simultan, susținând un număr mare de utilizatori.
Transmisie transparentă: Format- și rate-agnostice, asigurând o compatibilitate puternică.
Zgomot redus: Performanța excelentă a zgomotului menține calitatea semnalului.
Prin implementarea strategică a EDFA-urilor în trunchiul rețelei, operatorii pot construi rețele CATV care acoperă zeci sau chiar sute de kilometri fără a-și face griji cu privire la atenuarea semnalului.
Dincolo de EDFA: provocări la marginea rețelei și soluții cheie-receptoare-de înaltă performanță
În timp ce EDFA abordează provocările transmisiei trunchiului, semnalul se poate slăbi din nou din cauza distribuției și transmisiei ulterioare până la atingerea punctelor de acces ale utilizatorilor (de exemplu, clădiri sau case) și poate conține zgomot introdus de EDFA. În această etapă, un receptor FTTH-de înaltă performanță este esențial pentru recepția și conversia semnalului de înaltă-calitate în „ultima milă”.
Aici intră în joc un RECEPTOR CATV+SAT IF AGC integrat (Automatic Gain Control CATV și Satellite IF Receiver) cu tehnologii avansate. Un receptor conceput pentru servicii moderne de tip triple-play, cum ar fi unul cu următoarele caracteristici, este esențial pentru a asigura experiența utilizatorului final-:
Suport pentru bandă largă (45–2150 MHz): Suportă pe deplin semnalele tradiționale CATV RF și semnalele satelit IF (SAT IF), satisfacând diverse cerințe de acces la servicii.
Încorporat-AGC optic: Aceasta servește drept „asigurare inteligentă” împotriva fluctuațiilor de putere optică. Când puterea optică de intrare variază din cauza schimbărilor de temperatură a mediului sau a pierderilor minore ale conexiunii, AGC (Control automat al câștigului) ajustează automat nivelul și câștigul de ieșire pentru a asigura o ieșire stabilă și fiabilă a semnalului fără intervenție manuală, reducând semnificativ costurile operaționale.
Tehnologie ultra-cu zgomot redus: Folosește componente active avansate, cum ar fi amplificatoarele GaAs, pentru a minimiza zgomotul, pentru a îmbunătăți raportul Carrier-la-Noise Ratio (CNR) și, în special, pentru a îmbunătăți performanța semnalelor amplificate de EDFA, oferind o calitate video mai clară.
Liniaritate și planeitate excelente: Reduce efectiv distorsiunea, asigură puterea uniformă a semnalului pe toate canalele și previne probleme precum pixelarea sau întreruperea anumitor canale.
Fotodetector de-liniaritate ridicată (PD) + CWDM-încorporat: Utilizând tehnologia CWDM (Coarse Wavelength Division Multiplexing), poate primi semnale de la diferite lungimi de undă (de exemplu, semnale CATV de 1550 nm și semnale de date de 1490 nm/1310 nm) și poate realiza o-calitate de înaltă calitate-optic-la-electrică printr-un proces de conversie a semnalului{{PD} de înaltă linie, oferind un proces de backend de înaltă linie a semnalului.
Pierdere de rentabilitate mare și aplicație cu o singură fibră{0}}: funcționează pe o fibră cu un singur-core unic-mod, cu pierderi mari de returnare, reducând interferența de la semnalele reflectate și asigurând stabilitatea conexiunii.
Sinergia între EDFA și receptorii inteligenți
Pe scurt, scopul principal al EDFA înCATV FTTHrețelele este de a permite transmiterea la distanță, eficientă și de{0}}releu de mare capacitate a semnalelor optice, servind drept bază pentru construirea de rețele pe scară largă. La marginea rețelei, un receptor CATV+SAT IF integrat cu AGC optic, zgomot ultra-scăzut, CWDM și alte tehnologii acționează ca gardian final, asigurând livrarea de semnal de înaltă-calitate către utilizatori. Împreună, ele formează coloana vertebrală a rețelelor moderne de-de mare viteză, stabile și de încredere-fibră optică și rețele de servicii video.
Pentru operatorii de rețea și producătorii de echipamente, selectarea unui-receptor de înaltă performanță cu caracteristicile de mai sus este o decizie strategică pentru optimizarea performanței rețelei, creșterea satisfacției utilizatorilor și reducerea costurilor operaționale generale.
