În rețelele moderne de acces în bandă largă,FTTH (Fiber to the Home)a devenit soluția dominantă de implementare. Pe măsură ce cererea consumatorilor pentru videoclipuri de înaltă definiție-, TV interactiv și internet de mare-viteză continuă să crească,Receptor AGC CATV (receptor de televiziune prin cablu cu control automat al câștigului)joacă un rol din ce în ce mai critic în cadrul sistemelor FTTH. Acest articol oferă o prezentare cuprinzătoare a principiilor de lucru, a avantajelor tehnice, a scenariilor de aplicație și a tendințelor din industrie ale receptorului FTTH AGC CATV-ajutând cititorii să înțeleagă pe deplin această componentă esențială a rețelei.
Ce este un receptor FTTH AGC CATV?

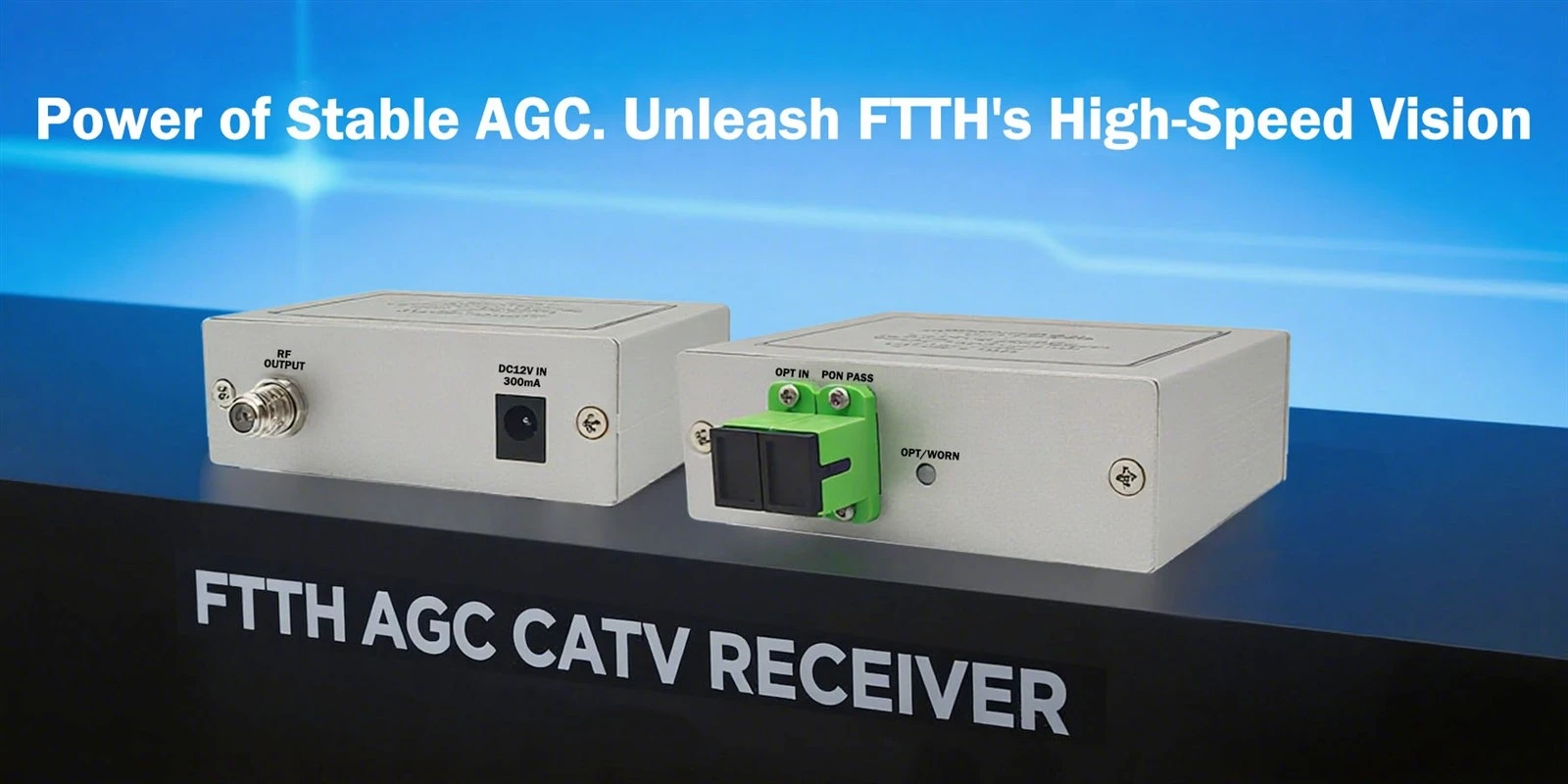

UnReceptor FTTH AGC CATVeste un dispozitiv specializat de recepție a semnalului RF (frecvență radio) conceput pentru rețelele de fibră-la--rețelele de domiciliu. Acesta convertește semnalele CATV analogice sau digitale transmise prin fibră optică înapoi în semnale RF compatibile cu distribuția prin cablu coaxial, permițând livrarea către dispozitivele-utilizatorului final, cum ar fi set-top box-uri și televizoare.
Termenul "AGC" reprezintăControl automat al câștigului, o tehnică de amplificare dinamică a semnalului care asigură niveluri stabile ale semnalului de ieșire-chiar și atunci când puterea optică de intrare fluctuează-, menținând astfel transmisia video de-înaltă calitate.
Cum funcționează: o prezentare generală simplificată
Recepția semnalului optic: Dispozitivul primește semnale optice CATV în aval (de obicei la 1550 nm lungime de undă) prin interfețe standard de fibră, cum ar fi SC/APC, de la un OLT (Optical Line Terminal) sau un punct de distribuție optică.
Opto-Conversie electronică: Un fotodetector PIN sau APD integrat convertește semnalul optic într-un semnal electric.
Procesare AGC: Circuitul de control automat al câștigului ajustează dinamic câștigul amplificatorului în funcție de puterea optică de intrare, stabilizând nivelul de ieșire RF în intervalele standard (de exemplu, 75 ± 3 dBµV).
Ieșire RF: semnalul RF procesat este livrat printr-un conector de tip F-la rețeaua de distribuție coaxială a utilizatorului din-casa.
De ce este AGC atât de critic?
În -lumea reală implementări FTTH, variațiile în lungimea conexiunii de fibră, a raporturilor de împărțire și a temperaturii ambientale pot cauza diferențe semnificative în puterea optică recepționată între punctele finale ale utilizatorilor. Fără AGC:
Putere optică scăzută→ Raport semnal-la-zgomot redus → Zăpadă sau pixelare video;
Putere optică mare→ Saturația amplificatorului → Distorsiunea semnalului și interferența de intermodulație.
Un receptor CATV activat AGC-compensează automat aceste fluctuații,îmbunătățind considerabil robustețea sistemului și asigurând o experiență constantă a utilizatorului-mai ales vital în rețelele PON cu divizare mare-(de exemplu, 1:64 sau mai mare).
Specificații tehnice cheie și criterii de selecție
| Parametru | Valoare/Interval tipic | Note |
|---|---|---|
| Lungime de undă de intrare | 1550 nm | Compatibil cu amplificatoarele EDFA |
| Gama de putere de intrare optică | -10 până la +2 dBm (gamă efectivă AGC) | Se preferă o gamă mai largă |
| Nivel de ieșire RF | 75 ± 3 dBµV | Respectă standarde precum GY/T 106-1999 |
| Gama de frecvente | 47–862 MHz sau 54–1002 MHz | Suporta spectrul complet de canale CATV |
| C/N (Raport-la-zgomot) | Mai mare sau egală cu 50 dB | Indicator cheie al calității semnalului |
| CSO/CTB | Mai mic sau egal cu -65 dBc | Măsoară distorsiunea neliniară |
Când selectați un receptor, acordați prioritate intervalului dinamic AGC, planeitatea ieșirii, fiabilitatea și suportul pentru protocoalele de gestionare la distanță (de exemplu, SNMP sau TR-069).
Scenarii de aplicare
Triple-Play FTTH Networks: Furnizarea simultană a serviciilor de date, voce și CATV;
Actualizări pentru fibrarea rețelei HFC: Înlocuirea amplificatoarelor coaxiale vechi pentru a crește lățimea de bandă și acoperirea;
Dezvoltari rezidentiale noi / Comunitati inteligente: implementat ca standard în-unitățile de terminare de acasă;
Hoteluri, Complexe de apartamente (MDU): Implementarea centralizată reduce costurile operaționale.
Tendințe din industrie și perspective de viitor
Evoluție către DOCSIS 4.0 și 10G-PON: Receptoarele trebuie să suporte lățimi de bandă mai mari și scheme avansate de modulație;
Management inteligent de la distanță: Integrare cu modulele IoT pentru raportarea stării-în timp real și întreținerea predictivă;
Miniaturizare și consum redus de energie: satisfacerea cerințelor estetice și de{0}}eficiență energetică în mediile rezidențiale;
Compatibilitate pentru difuzarea Ultra-HD 4K/8K: Necesită raporturi C/N îmbunătățite și performanță de liniaritate.
