În era actuală axată pe date-, de la stațiile de bază 5G la interconexiunile centrelor de date și transmisia video de înaltă definiție-, toate autostrăzile informaționale se bazează pe o componentă de bază: transmițătorul optic.
Ca „punct de plecare” al unui sistem de comunicații optice, transmițătorul optic este responsabil pentru transformarea semnalelor electrice în semnale optice și cuplarea lor în fibra optică. Acest articol analizează principiile tehnice, componentele cheie, specificațiile de bază și tendințele tehnologice ale transmițătorilor optici pentru 2024-2025.
1. Ce este unTransmițător optic?
Un transmițător optic este un dispozitiv de conversie electro-optică. La nivelul fizic, fluxul său de lucru operațional poate fi rezumat în trei pași:
Procesare de intrare:Primește semnale electrice de la echipamentele de rețea (cum ar fi comutatoare și routere).
Conversie electro-optică:Modulează sursa de lumină (diodă laser sau LED) printr-un circuit driver, transformând 0/1 biți ai semnalului electric în impulsuri luminoase reprezentând stări pornit/oprit sau schimbări de fază.
Ieșire de cuplare:Injectează eficient lumina într-o fibră optică (mod unic{0}}sau multi-mod) folosind lentile sau tehnici de cuplare directă.

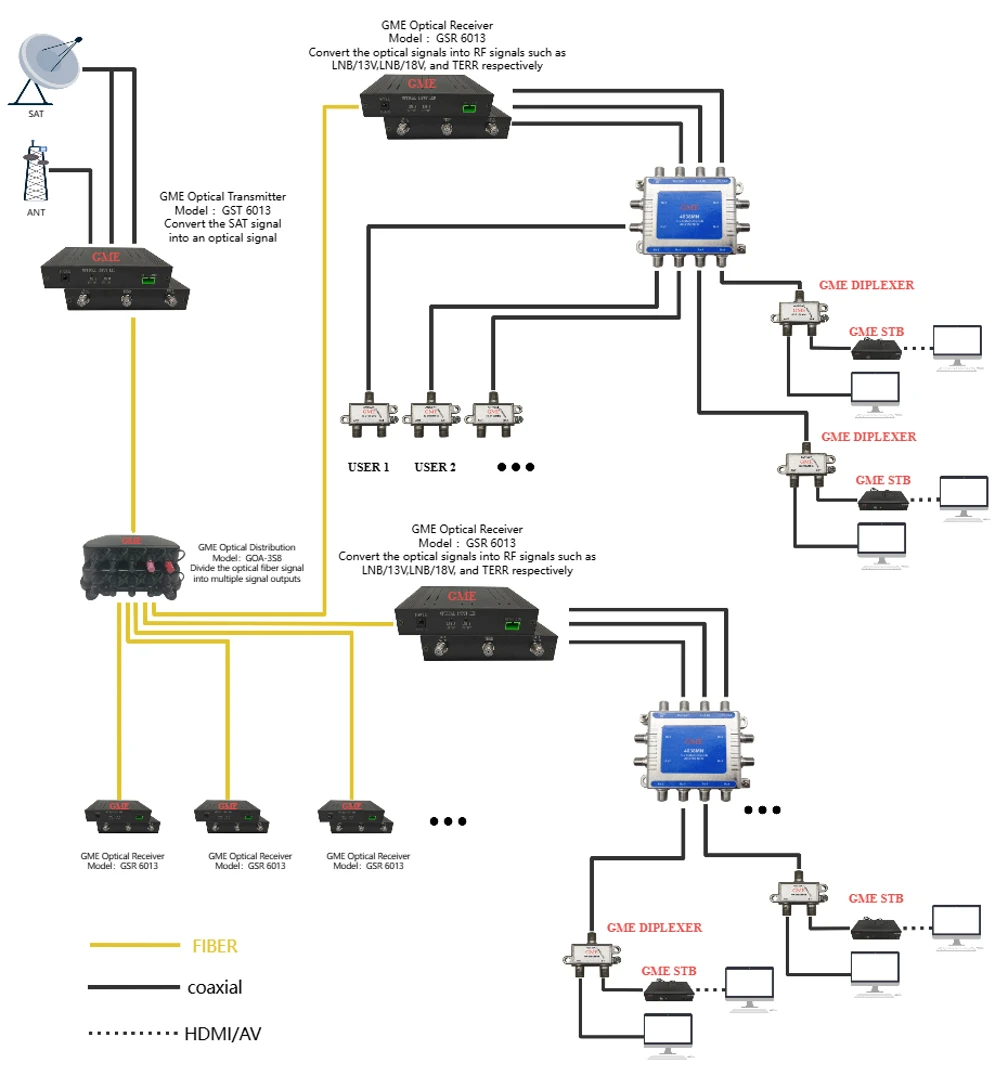

În funcție de scenariul aplicației, emițătoarele sunt de obicei ambalate în module optice conectabile (cum ar fi SFP, QSFP-DD, OSFP) sau ca parte a transmițătoarelor optice video de calitate broadcast-și a sistemelor de transmisie analogică cu fibră optică.
2. Analiza componentelor tehnologice de bază
Un transmițător optic-de înaltă performanță constă în principal din următoarele trei părți, care reprezintă o parte semnificativă din dificultatea și costul tehnic:
2.1 Sursă de lumină: VCSEL, FP, DFB și EML
Sursa de lumină determină lungimea de undă, puterea și distanța de transmisie ale emițătorului.
VCSEL (Laser cu emisie de-cavitate verticală-):Domină aplicațiile cu mai multe-moduri de distanță-scurtă (în maximum 100 de metri), cum ar fi modulele optice SR (Raza scurtă) din centrele de date. Avantajele includ consum redus de energie, costuri reduse și ușurință de integrare-matricelor la scară largă.
FP (Fabry-Perot Laser):Folosit pentru aplicații în faza incipientă-scurtă-și la-la distanță medie; în prezent, este eliminat treptat în aplicațiile-în favoarea laserelor DFB.
DFB (Laser de feedback distribuit):Calul de lucru pentru transmisia cu un singur{0}mod. Realizează o ieșire în mod longitudinal unic printr-un rețea-încorporat, rezultând o lățime de linie spectrală îngustă și o penalizare redusă de dispersie, potrivită pentru distanțe de la 10 km la 80 km în rețelele de metrou și liniile principale-pe distanțe lungi.
EML (Laser modulat cu electro-absorbție):În prezent, alegerea principală pentru rețelele backbone de mare-viteză 400G/800G. Acesta integrează un laser cu un modulator de electro-absorbție, depășind efectul de „cirip” asociat cu laserele modulate direct (DML) la frecvențe înalte, acceptând rate cu o singură-lungime de undă de 100 Gbps și mai mult.
2.2 Circuitul șoferului
Diodele laser necesită curent de polarizare stabil și curent de modulație. Cipurile driver din transmițătoarele de-viteză mare necesită liniaritate ridicată (în special pentru modulația PAM4) și consum redus de energie. Pe măsură ce vitezele cresc la 112 Gbps și chiar la 224 Gbps, designul cipului driverului a devenit un blocaj critic care limitează performanța transmițătorului.
2.3 Ambalare și cuplare optică
Precizia de ambalare pentru transmițătoare trebuie să atingă niveluri sub-microni. Pentru transmițătoarele fotonice cu siliciu (Silicon Photonics), tehnologia flip-chip este adesea folosită pentru a integra cipul laser cu cipul fotonic pe bază de siliciu-, cuplând lumina în ghidul de undă prin cuplarea marginilor sau cuplarea rețelei.
3. Indicatori cheie de performanță
La evaluare sau selectareemițătoare optice, inginerii ar trebui să se concentreze pe următorii parametri cheie:
Lungime de undă:850 nm (mod multi-), 1310 nm (dispersie zero), 1550 nm (cea mai mică pierdere). Tehnologiile CWDM și DWDM utilizează mai multe lungimi de undă între 1260nm și 1650nm pentru multiplexarea prin diviziune a lungimii de undă.
Putere optică de ieșire:De obicei, măsurată în dBm. Distanțele mai mari de transmisie necesită o putere de ieșire mai mare, care trebuie menținută sub pragul efectului neliniar al fibrei optice.
Rata de extincție (ER):Raportul dintre puterea optică medie pentru logica „1” și logica „0”. Un raport de extincție mai mare are ca rezultat un raport semnal-la-zgomot la receptor și o rată de eroare a biților (BER) mai mică.
Diagrama ochiului:O măsură intuitivă pentru calitatea semnalului. La testarea transmițătorului cu viteză mare-, diagrama ochilor trebuie să fie în conformitate cu standardele IEEE sau cu specificațiile MSA (Multi-Source Agreement), asigurând fluctuații și zgomot în exces minime.
Lungimea de undă centrală și lățimea spectrală:Pentru sistemele DWDM, lungimea de undă a transmițătorului trebuie să se fixeze pe grila specificată de ITU-T. O lățime spectrală mai îngustă sporește toleranța la dispersia cromatică.
4. Tendințe din industrie: Evoluție de la 400G la 1.6T
Impulsat de creșterea exponențială a cererii de lățime de bandă din formarea modelelor AI și cloud computing,transmițător optictehnologia trece prin schimbări fără precedent:
4.1 Apariția erei cu o singură lungime de undă de 200G
Modulele optice 800G sunt în prezent implementate la scară, utilizând în interior arhitecturi de transmițător precum 8x100Gbps sau 4x200Gbps. Producătorii de frunte din industrie dezvoltă modulatoare EML cu o singură lungime de undă de 200G și siliciu, deschizând calea modulelor optice 1,6T.
4.2 Comercializarea accelerată a fotonică a siliciului
Transmițătoarele tradiționale discrete (DFB cu modulator separat) se confruntă cu blocaje în ceea ce privește costurile și integrarea cu densitate ridicată{0}. Fotonica cu siliciu folosește procesele CMOS pentru a integra modulatoare pe un substrat de siliciu, combinate cu lasere III-V externe sau hibride-integrate, obținând o integrare fotonică la scară largă{-randament ridicat,-cost redus-.
4.3 Optică conectabilă cu unități lineare (LPO) și optică combinată (CPO)
Pentru a reduce consumul de energie în centrele de calcul AI, tehnologia LPO este în curs de dezvoltare. Transmițătoarele LPO elimină tradiționalul DSP (Digital Signal Processor), folosind cipuri de driver liniare pentru a conduce direct laserul, reducând consumul de energie cu aproximativ 50%. Privind mai departe, tehnologia CPO urmărește să împacheteze transmițătoare optice împreună cu cipul de comutare, rezolvând în mod fundamental problema pierderii de semnal electric de înaltă-frecvență în urmele PCB.
4.4 Revoluții în -film subțire de niobat de litiu (TFLN)
În căutarea unei lățimi de bandă mai mari și a unui consum mai mic de energie, modulatoarele cu niobat de litiu cu peliculă subțire-au devenit un punct fierbinte de cercetare. Ele oferă o liniaritate superioară și o lățime de bandă mare în comparație cu modulatorii fotonici și InP cu siliciu, poziționându-i astfel încât să joace un rol semnificativ în generația următoare de transmițătoare 1,6T/3,2T.
5. Concluzie
Transmițătorul optic nu este doar punctul de plecare fizic al comunicațiilor optice, ci și „motorul de bază” care determină lățimea de bandă a rețelei, distanța de transmisie și costul sistemului.
Pentru utilizatorii din industrie, atunci când selectează soluții de transmițătoare optice, este esențial să priviți dincolo de doar parametrul „rată”. O evaluare cuprinzătoare ar trebui să includă:
Scenariu de aplicare:Interconectarea la-scurtă distanță în centrele de date versus rețelele de telecomunicații pe distanță lungă-.
Structura costurilor:Soluțiile VCSEL sunt potrivite pentru aplicații la scară mare-la distanță scurtă-; EML și fotonica cu siliciu sunt potrivite pentru scenarii de-performanță ridicată.
Fiabilitatea lanțului de aprovizionare:Capacitatea pentru cipuri laser-de mare viteză rămâne redusă. Alegerea producătorilor cu capacități independente de cercetare și dezvoltare a cipurilor sau lanțuri de aprovizionare stabile este crucială.
Odată cu explozia cererii de putere de calcul AI, industria comunicațiilor optice trece de la modelul tradițional de „optică de conducere a energiei electrice” către o nouă eră a „rețelelor care definesc optica”. Ca punct de plecare al rețelei optice, fiecare salt tehnologic în transmițătoarele optice va defini plafonul lățimii de bandă pentru următoarea generație de infrastructură digitală și inteligentă.
