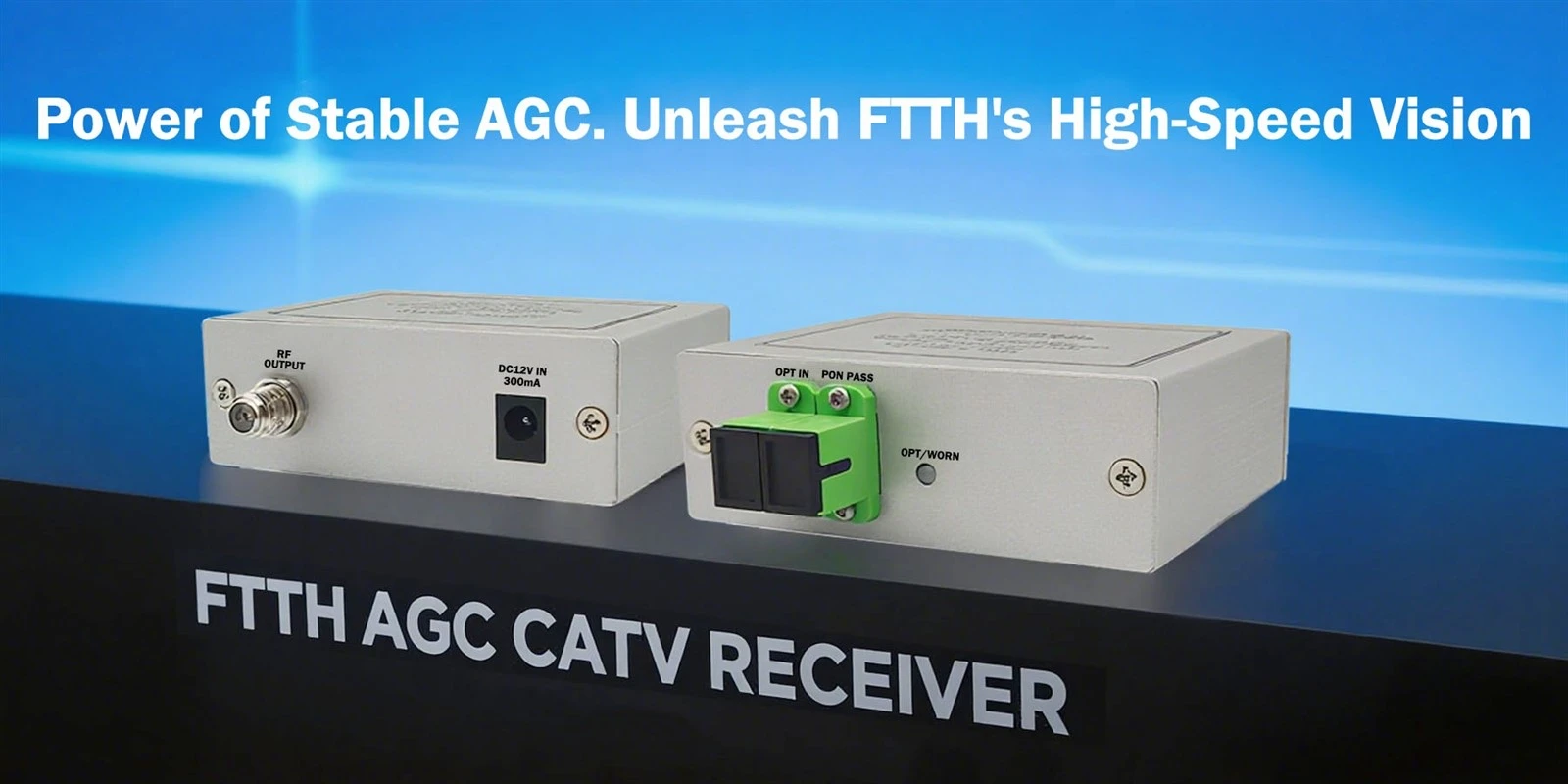

Receptorul FTTH AGC CATV este un dispozitiv terminal de bază în rețelele moderne Fiber-to-to-Home (FTTH), servind dublul rol de „translator de semnal optic” și de „stabilizator de semnal”. Misiunea sa de bază este de a separa și de a transforma eficient și fiabil unda optică compozită-transportă date de internet de mare-viteză mare și semnale de televiziune de-calitate înaltă transmise printr-o singură fibră-în semnale electrice care pot fi utilizate direct de echipamentele standard din gospodărie. Următoarea este o expunere cuprinzătoare și-de profunzime a detaliilor sale tehnice, a mecanismelor de lucru și a semnificației.
I. Funcția de bază și poziționarea
Într-o rețea obișnuită Triple-play FTTH, o singură fibră trebuie să transmită simultan:
Semnal de date în aval:Folosind de obicei lungimea de undă de 1490 nm, pentru acces la internet, VoIP etc.
Semnal de date în amonte:De obicei, se utilizează lungimea de undă de 1310 nm, pentru datele de încărcare de către utilizator.
Semnal video CATV în aval:În mod obișnuit, se utilizează lungimea de undă de 1550 nm, pentru transmiterea de programe TV analogice și digitale.
TheReceptor FTTH AGC CATVeste în mod special responsabil pentru procesarea semnalului video CATV cu lungimea de undă de 1550 nm. Acesta extrage cu precizie acest semnal optic din fibră, îl transformă într-un semnal electric de radiofrecvență (RF) și îl transmite prin cablu coaxial către televizoare sau set-decodificatoare. Este încorporat-inControl automat al câștigului (AGC)este cheia pentru asigurarea experienței utilizatorului. Compensează automat fluctuațiile puterii optice de intrare cauzate de factori precum distanța liniei de fibră, îndoirea sau schimbările temperaturii ambientale, garantând că nivelul semnalului RF de ieșire către televizor rămâne constant. Acest lucru previne problemele de imagine, cum ar fi zăpada, modelele de mozaic sau întreruperile.
II. -Analiza aprofundată a componentelor și tehnologiilor cheie
1. Front-optic și filtru WDM
Filtrare de precizie:Dispozitivul integrează un-filtru de înaltă performanță de multiplexare a diviziunii în lungime de undă (WDM). Caracteristicile benzii de trecere sunt foarte optimizate pentru lungimea de undă de 1550 nm, permițând separarea precisă a semnalului optic CATV de 1550 nm de semnalele optice mixte 1310/1490/1550 nm cu pierderi de inserție și diafonie foarte scăzute. De asemenea, asigură că semnalele optice ale canalului de date trec fără pierderi (la ONU/modem-ul optic ulterior pentru procesare).
Fotodetector (PIN sau APD):Acesta este „ochiul” receptorului. Acesta convertește semnalul optic separat de 1550nm într-un semnal electric slab. Pentru scenarii de-distanță lungă, de mare-putere de intrare, o fotodiodă de avalanșă (APD) poate fi utilizată datorită câștigului său intern și sensibilității mai mari.
2. Funcționarea precisă a sistemului de control automat al câștigului (AGC).
Sistemul AGC este „inima inteligentă” a întregului dispozitiv, funcționând ca un feedback continuu în buclă închisă:
Detectarea semnalului:Sistemul monitorizează continuu nivelul semnalului RF după conversia fotoelectrică și amplificarea inițială.
Comparație și generare de erori:Acesta compară nivelul semnalului detectat cu un nivel de referință prestabilit, ideal pentru a calcula o valoare de eroare.
Ajustare dinamică a câștigului:Acest semnal de eroare conduce un amplificator cu câștig variabil (VGA) sau controlează tensiunea de polarizare a fotodetectorului. Dacă puterea optică de intrare scade (de exemplu, la -8 dBm), AGC comandă o creștere a câștigului. Dacă puterea optică de intrare crește (de exemplu, la +2 dBm), aceasta reduce în mod corespunzător câștigul.
Ieșire stabilă:Prin această ajustare dinamică, indiferent de modul în care puterea optică de intrare variază în intervalul larg specificat (de exemplu, +2 dBm până la -8 dBm), nivelul final al semnalului RF de ieșire (de exemplu, un nominal de 65 dBµV) poate fi menținut cu o stabilitate ridicată, de obicei într-o eroare de ±1 dB. Acest lucru elimină complet problemele de calitate a imaginii cauzate de fluctuațiile semnalului.
3. Modul de procesare și ieșire RF
Amplificare și egalizare în mai multe-etape:După ce a fost controlat de AGC principal, semnalul intră într-un lanț de amplificare RF ulterior pentru a obține o capacitate suficientă de acționare a ieșirii. Modelele avansate pot include, de asemeneaControl automat al pantei (ASC), care poate compensa automat răspunsul diferențial al fibrei la subpurtători RF de diferite frecvențe, asigurând planeitatea pe întreaga lățime de bandă a frecvenței TV (de exemplu, 47-1000 MHz sau mai mare).
Porturi de ieșire și izolare:În mod obișnuit, furnizează 1 până la 4 porturi de ieșire RF (de exemplu, conectori de tip F-) cu izolare ridicată pentru a minimiza interferența dintre mai multe ieșiri. Porturile oferă o protecție bună împotriva supratensiunii fulgerelor și a descărcărilor electrostatice (ESD).
4. Proiectare structurală și adaptabilitate la mediu
Carcasă robustă:Utilizează în mod obișnuit carcasă-din aliaj de aluminiu turnat, care deservește funcțiile triple de disipare a căldurii (atragerea eficientă a căldurii din amplificatoarele interne), ecranarea electromagnetică (EMI) (prevenirea interferențelor externe și a scurgerilor de semnal intern) și protecție mecanică.
Toate-protecția împotriva intemperiilor:Modelele de exterior sau de interior/exterior au un grad ridicat de rezistență la apă și praf (de exemplu, clasa IP65), capabile să reziste la medii dure, cum ar fi frigul sever, temperaturile ridicate și umiditatea ridicată, asigurând o funcționare fiabilă-pe termen lung.
Instalare flexibilă:Designul compact acceptă montarea pe perete, pe stâlp- sau pe desktop, adaptându-se la diferite puncte de instalare din casă (de exemplu, cutie de informații, lângă dulapul TV).
III. Flux de lucru de la-la-termină într-o rețea FTTH
Injectie semnal:Semnalul optic CATV cu lungimea de undă de 1550 nm de la headend-ul operatorului este combinat cu semnalele optice de date de 1490/1310 nm de la OLT de la biroul central la un combinator WDM extern sau un amplificator optic. Semnalul combinat este transmis prin coloana vertebrală și fibre de rețea de distribuție la sediul abonatului.
Separarea semnalului:Fibra de picătură se conectează mai întâi la un splitter optic (dacă există), apoi la zona de echipamente a sediului clientului. Aici, portul de intrare alReceptor FTTH AGC CATVprimește semnalul optic mixt. Filtrul său intern WDM „elimină” mai întâi semnalul optic CATV de 1550 nm, direcționându-l către calea receptorului CATV. Semnalele optice de 1310/1490nm rămase sunt transmise printr-o coadă separată către unitatea de rețea optică (ONU) pentru procesarea serviciilor de internet și voce.
Conversie și stabilizare fotoelectrică:Semnalul optic de 1550nm stripat este convertit într-un semnal electric RF de către fotodetector. Circuitul AGC funcționează în-timp real, asigurând că, chiar dacă puterea optică fluctuează ușor din cauza schimbărilor meteorologice sau a reglajului-finit al rețelei, puterea semnalului RF convertit rămâne constantă.
Distribuția semnalului:Semnalul RF de înaltă calitate-stabilizat și amplificat este distribuit prin cablu coaxial către diverse televizoare sau set-decodificatoare în toată casa, permițând utilizatorilor să vizioneze programe TV în direct clare, fără pâlpâire-.
IV. Rezumatul avantajelor și valorii principale
Experiență de utilizator stabilă supremă:Tehnologia AGC acționează ca un gardian invizibil, anulând perfect fluctuațiile de semnal imperceptibile pentru utilizatori, oferind imagini clare în mod constant.
Lățime de bandă mare și compatibilitate viitoare:Acceptă lățimi de bandă RF de până la 1 GHz sau chiar 1,2 GHz, rezervând spațiu amplu pentru televizorul 4K/8K Ultra HD, canale mai interactive și upgrade-uri viitoare ale serviciilor.
Rețea simplificată și economii de costuri:Transmiterea tuturor serviciilor printr-o singură fibră reduce semnificativ complexitatea cablajului și costurile operaționale ale operatorului. Pentru utilizatori, integrarea ridicată a dispozitivului economisește spațiu și simplifică instalarea.
Fiabilitate și durabilitate excepționale:Designul industrial-și construcția complet etanșă asigură o funcționare stabilă neîntreruptă 24/7, cu un timp mediu între defecțiuni (MTBF) foarte lung, reducând costul total de proprietate pe durata ciclului său de viață.
Plug-and-play și întreținere convenabilă:De obicei, dispozitivul nu necesită o configurație complexă de câmp, deoarece nivelul de ieșire este stabilizat automat. Sistemele de monitorizare a rețelei pot monitoriza de la distanță starea acesteia prin val purtătoare sau alte mijloace, facilitând avertizarea și localizarea defecțiunilor.
TheReceptor FTTH AGC CATVeste mult mai mult decât un simplu convertor „optic-în-electric”. Este un subsistem complex care integrează filtrare optică avansată, conversie fotoelectrică de precizie, control inteligent în buclă închisă-și design industrial robust. Este o legătură esențială în asigurarea furnizării fără întreruperi a serviciilor video de-înaltă calitate în „ultima sută de metri” de Fibră-la-la-Acasă, garantând în tăcere că milioane de gospodării se pot bucura de servicii de televiziune stabile, clare și bogate. Este un dispozitiv terminal inteligent indispensabil în rețelele moderne de acces complet optic.
