Miezul transmisiei semnal RF la fibră: o explicație completă a principiului conversiei semnal analogic la fibră
În scenariile de transmisie a semnalului RF (frecvență radio), sunteți adesea deranjat de aceste probleme: atenuarea severă a semnalului după transmisia pe distanțe lungi-, distorsiunea semnalului cauzată de interferențe electromagnetice și cabluri voluminoase și costisitoare? Fie că este vorba de stații de bază de comunicații, echipamente de radioastronomie, control industrial sau sisteme de radio și televiziune, transmisia stabilă a semnalelor RF este o cerere de bază-iar tehnologia de transmisie semnal RF la fibră optică este cheia pentru rezolvarea acestor puncte de durere. Astăzi, vom descompune în mod popular logica de bază: modul în care semnalele RF analogice sunt convertite în semnale de fibră optică pentru a obține o transmisie-liberă de interferențe, la-distanță lungă și de înaltă-fidelitate.
În primul rând, este necesar să clarificăm o premisă de bază: transmisia prin fibră optică transportă semnale optice, în timp ce semnalele noastre RF sunt semnale electrice analogice, iar cele două nu sunt direct compatibile. Prin urmare, esența conversiei semnal analogic în fibră este să finalizezi două conversii: „semnal electric analog → semnal optic → semnal electric analog”, și apoi să realizezi o transmisie eficientă a semnalului prin caracteristicile de -pierdere și anti-interferențe reduse ale fibrei optice-care este, de asemenea, logica de lucru de bază a semnalului RF către produsele noastre de fibră optică. Întregul proces este împărțit în principal în 5 etape cheie, fiecare dintre acestea determinând calitatea transmisiei semnalului. Le vom explica în detaliu combinate cu designul propriu-zis al produsului.
Pasul 1: Preprocesarea semnalului RF analogic - Eliminați interferența și optimizați calitatea semnalului
Semnalele RF analogice originale (cum ar fi semnalele de frecvență radio de la stațiile de bază și semnalele de detectare de la radare) sunt adesea amestecate cu zgomot și interferențe. Conversia directă va duce la distorsiunea semnalelor optice și va afecta efectele transmisiei. Prin urmare, înainte de a intra în legătura de conversie, produsele noastre vor preprocesa mai întâi semnalele RF analogice, care reprezintă și baza pentru asigurarea fidelității transmisiei.
Preprocesarea include în principal două operațiuni de bază: în primul rând, amplificarea semnalului, care amplifică semnalele RF slabe la o putere adecvată pentru conversie printr-un amplificator de-înaltă precizie pentru a evita eșecul conversiei din cauza semnalelor slabe; în al doilea rând, filtrarea și purificarea, care utilizează un modul de filtrare profesional pentru a filtra semnalele de zgomot și interferențe irelevante și pentru a păstra semnalele RF eficiente pure. Produsele noastre adoptă tehnologie de filtrare personalizată, care se poate adapta cu precizie la banda de frecvență a semnalului RF de la 5MHz la 6GHz, asigurând puritatea semnalelor preprocesate și pregătindu-se pentru conversia ulterioară.

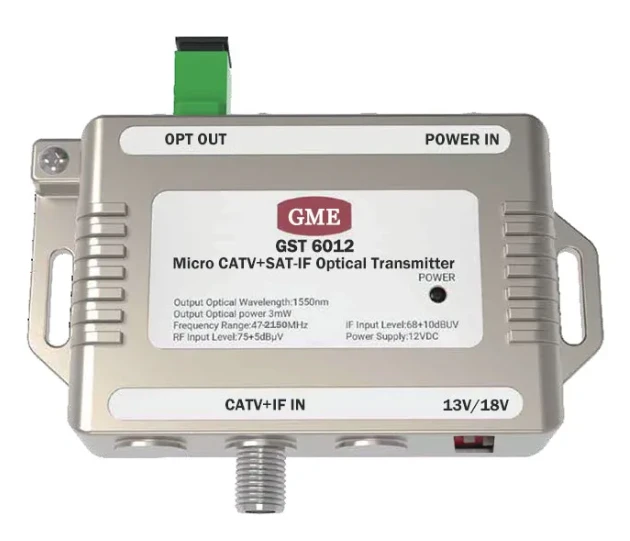

Pasul 2: Conversie electro-optică (E/O) - „Translați” semnalele electrice analogice în semnale optice
Acesta este pasul de bază al întregului proces de conversie și nucleul tehnic al produselor noastre. Mai simplu spus, este de a converti semnalele electrice RF analogice preprocesate în semnale optice care pot fi transmise în fibre optice prin dispozitive electro-conversie optică-echivalentă cu punerea unui „strat de lumină” pe semnalele electrice, permițându-le să realizeze o transmisie la distanță lungă-cu avantajele fibrei optice.
Produsele noastre folosesc diode laser DFB cu -liniaritate înaltă ca dispozitive de conversie electro-optică de bază, iar principiul lor de funcționare se bazează pe tehnologia „Modulație de intensitate (IM)”: curentul de conducere al laserului este modulat direct de semnalul electric, astfel încât intensitatea puterii optice de ieșire se modifică sincron cu amplitudinea semnalului analogic de luminozitate la fel ca înălțimea RF{2}}modulată la fel ca înălțimea luminii. de sunet, modificarea intensității luminii corespunde complet cu legea de modificare a semnalului RF original, realizând maparea precisă a „semnalului electric → semnal optic”. Avantajul acestei metode de modulare este viteza de răspuns rapidă și distorsiunea mică a semnalului, care poate maximiza păstrarea caracteristicilor originale ale semnalelor RF analogice, potrivite în special pentru scenarii cu cerințe ridicate pentru fidelitatea semnalului, cum ar fi radioastronomia și comunicațiile prin satelit.
În același timp, produsele noastre au o funcție încorporată{0}}de compensare a temperaturii, care poate compensa eficient impactul schimbărilor de temperatură ambientală asupra laserului, asigurând stabilitatea semnalelor optice. Chiar și în medii extreme de la -40 de grade la +70 de grade , poate finaliza stabil conversia electro-optică.
Pasul 3: Transmisie prin fibră optică - O interferență-Fără,-Pierdere redusă „Canal de semnal”
După conversia electro-optică, semnalul optic este cuplat în miezul fibrei și începe transmisia-la distanță lungă. Avantajul acestui pas este miezul transmisiei prin fibră optică diferit de transmisia tradițională prin cablu: fibra optică utilizează principiul reflectării totale a luminii pentru a limita semnalul optic să se propage în interiorul miezului fibrei. Indicele de refracție al miezului fibrei este puțin mai mare decât cel al placajului, asigurându-se că semnalul optic nu se va scurge și realizând o transmisie eficientă.
În comparație cu cablurile coaxiale tradiționale, transmisia prin fibră optică are trei avantaje de neînlocuit, care sunt, de asemenea, cheia pentru ca produsele noastre să rezolve punctele dureroase ale clienților: în primul rând, pierderea redusă. În banda de 1550 nm, pierderea de transmisie a fibrei optice este de numai aproximativ 0,2 dB/km, ceea ce este mult mai mică decât pierderea cablurilor coaxiale, care este adesea de câțiva dB/m. Chiar dacă este transmis pe zeci sau chiar sute de kilometri, semnalul nu va fi atenuat semnificativ; în al doilea rând, anti--interferențe puternice. Fibra optică este un material dielectric, care este complet imun la interferența electromagnetică (EMI) și la interferența de radiofrecvență, potrivită în special pentru mediile de interferență dure, cum ar fi industria și armata; în al treilea rând, greutate redusă. Diametrul unei singure fibre optice este de numai 125 de microni, ceea ce este mult mai ușor decât cablurile coaxiale, reducând foarte mult dificultatea și costul cablajului.
Produsele noastre sunt compatibile cu fibra optică mono-SM28 și acceptă tehnologia Wavelength Division Multiplexing (WDM), care poate realiza transmisia de semnal RF cu mai multe-canal printr-o singură fibră optică, îmbunătățind în continuare eficiența transmisiei, reducând costurile de cablare și adaptându-se la nevoile aplicațiilor cu mai multe-scenarii.

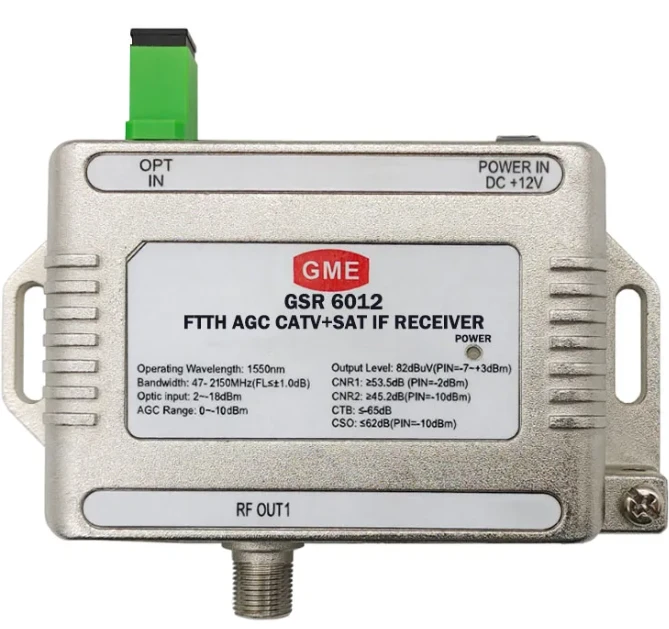

Pasul 4: Conversie fotoelectrică (O/E) - „Restaurați” semnalele optice în semnale electrice analogice
Când semnalul optic ajunge la capătul de recepție, acesta trebuie convertit înapoi la semnalul electric analog RF original prin conversie fotoelectrică, astfel încât să poată fi recunoscut și utilizat de echipamentele terminale (cum ar fi stațiile de bază, radarele și afișajele). Acest pas este procesul invers al conversiei electro-optice, care necesită, de asemenea, dispozitive de-înaltă precizie pentru a asigura calitatea restaurării.
Produsele noastre folosesc fotodetectori de-sensibilitate ridicată (fotodiode PIN sau fotodiode de avalanșă APD) ca dispozitive de conversie de bază. Funcția lor este de a converti modificarea intensității semnalelor optice în semnale electrice corespunzătoare (curent fotogenerat)-cu cât puterea optică este mai puternică, cu atât este mai mare curentul generat, care corespunde complet legii de modificare a semnalului de la capătul de transmisie. Semnalul electric convertit va fi amplificat în continuare de un amplificator cu zgomot redus-pentru a se asigura că puterea semnalului îndeplinește cerințele echipamentelor terminale și, în același timp, va suprima interferența de zgomot pentru a evita distorsiunea semnalului restabilit.
Pasul 5: Postul de semnal-Procesare - Restaurare precisă pentru a se adapta la nevoile terminalului
După conversia fotoelectrică, semnalul electric analogic RF trebuie să treacă prin etapa finală de post{0}}procesare înainte de a putea fi pus în funcțiune cu adevărat. Post-procesarea include în principal modelarea semnalului și calibrarea câștigului: modulul de modelare corectează distorsiunile minore care pot apărea în timpul transmisiei semnalului pentru a se asigura că forma de undă a semnalului este complet compatibilă cu semnalul original; modulul de calibrare a câștigului ajustează câștigul semnalului la intervalul adaptat echipamentului terminal pentru a evita funcționarea defectuoasă a echipamentului cauzată de puterea semnalului excesivă sau insuficientă.
Produsele noastre acceptă controlul automat al câștigului (AGC), care poate ajusta automat parametrii de câștig în funcție de distanța de transmisie și puterea semnalului fără intervenție manuală, îmbunătățind considerabil ușurința în utilizare și asigurând stabilitatea și consistența-pe termen lung a semnalelor.
De ce să alegeți produsele noastre de semnal RF către fibră optică?
Înțelegând principiul conversiei semnal analogic în fibră, nu este greu de constatat că fiecare pas al procesului de conversie se bazează pe dispozitive de înaltă{0}}precizie și design optimizat-și aceasta este competitivitatea de bază a produselor noastre. Pe scurt, avantajele noastre se reflectă în trei aspecte:
Transmisie de înaltă -fidelitate: adoptând lasere și fotodetectoare de înaltă-liniaritate, combinate cu filtrarea precisă și controlul câștigului, intervalul dinamic-liber fals poate atinge 100dBm/H2/3, maximizând păstrarea caracteristicilor originale ale semnalelor RF analogice și evitând distorsiunea;
Stabilitate și fiabilitate: încorporate-funcții de compensare a temperaturii și control automat al câștigului, adaptându-se la o gamă largă de temperatură și la medii complexe, acceptând transmisie pe distanțe lungi de-până la 20 km fără repetitoare, cu pierderi mai mici de 0,4 dB/km, îndeplinind cerințele severe ale diferitelor scenarii, cum ar fi industrie, comunicații și armată;
Adaptabilitate flexibilă: acoperă o gamă de frecvență de la 5 MHz la 6 GHz, acceptând fibra optică unic-mod și tehnologia WDM și oferind soluții personalizate în funcție de nevoile clienților, adaptându-se la diferite scenarii de aplicație, cum ar fi stații de bază 5G, telescoape radio, radio și televiziune și radare.
Fie că trebuie să rezolvați problema atenuării transmisiei semnalului RF pe distanțe lungi sau să scăpați de problemele interferențelor electromagnetice, tehnologia semnal analogic la fibră optică este soluția optimă-iar produsele noastre semnal RF la fibră optică sunt soluții mature care implementează acest principiu, ajutându-vă să obțineți o transmisie eficientă, stabilă și cu costuri reduse-de semnal.
Dacă proiectul dumneavoastră se confruntă cu provocări de transmisie a semnalului RF și doriți să știți cum produsele noastre se pot adapta nevoilor dumneavoastră specifice, vă rugăm să ne contactați pentru a obține soluții tehnice detaliate și parametri ai produsului și permiteți-ne să folosim tehnologie profesională pentru a vă escorta transmisia semnalului.
