Un ghid cuprinzător pentru distanțele de transmisie a modulului optic 10G unic-mod: specificații standard, privire detaliată asupra opțiunii de 2 km și sfaturi de selecție pentru a evita capcanele
În transmisia modernă în rețea, modulele optice sunt componentele de bază care conectează fibra optică la dispozitivele de rețea. Modulele optice. 10G unic-mod, cu avantaje precum transmisia rapidă, capacitate puternică anti-interferențe și pierderi reduse, sunt utilizate pe scară largă în scenarii precum rețelele de campus și centrele de date. Distanța de transmisie este indicatorul cheie pentru selecție. Mulți profesioniști confundă adesea specificațiile – de exemplu, care sunt distanțele standard, există o opțiune de 2 km și cum să le potrivească scenariilor. Acest articol va explica cunoștințele de bază pentru a ajuta pe toată lumea să evite greșelile de selecție.
I. Înțelegerea de bază a modulelor optice 10G unic-mod
Modulele optice mono-10G folosesc în principal pachetul SFP+, compatibil cu dispozitive precum switch-uri și servere și trebuie utilizate cu fibră mono-OS2 9/125μm. Miezul fibrei mono-mod este extrem de subțire, permițând doar o singură cale de semnal optic, ceea ce duce la pierderi mult mai mici în comparație cu fibra multimod. Acest lucru este esențial pentru atingerea distanțelor de transmisie la{10}}kilometri.
Distanța sa de transmisie este afectată de patru factori principali: lungimea de undă optică, puterea de transmisie, sensibilitatea receptorului și pierderea legăturii de fibră. 1310nm și 1550 nm sunt lungimile de undă principale. Specificațiile din industrie respectă standardele internaționale IEEE, formând niveluri clare de distanță care echilibrează performanța și costul.
II. Specificații standard de distanță de transmisie pentruModule optice 10G unic-mod
Distanțele principale pentru modulele optice-modul unic 10G de pe piață urmează standardul IEEE 802.3ae. Cele patru specificații principale – 10 km, 20 km, 40 km și 80 km – acoperă toate scenariile comune. Caracteristicile lor sunt următoarele:
Specificație de 10 km (10GBASE-LR): cea mai comună și mai rentabilă opțiune-
Aceasta este cea mai utilizată specificație standard cu cel mai bun raport preț-performanță. Are o distanță de transmisie de 10 km, utilizează lungimea de undă de 1310 nm și este potrivit pentru interconexiunile clădirilor campusului și cablarea la distanță scurtă-și-în centrele de date. Oferă o compatibilitate puternică și un lanț de aprovizionare matur, făcându-l prima alegere pentru majoritatea întreprinderilor și linia de bază pentru specificațiile pe distanțe scurte-.

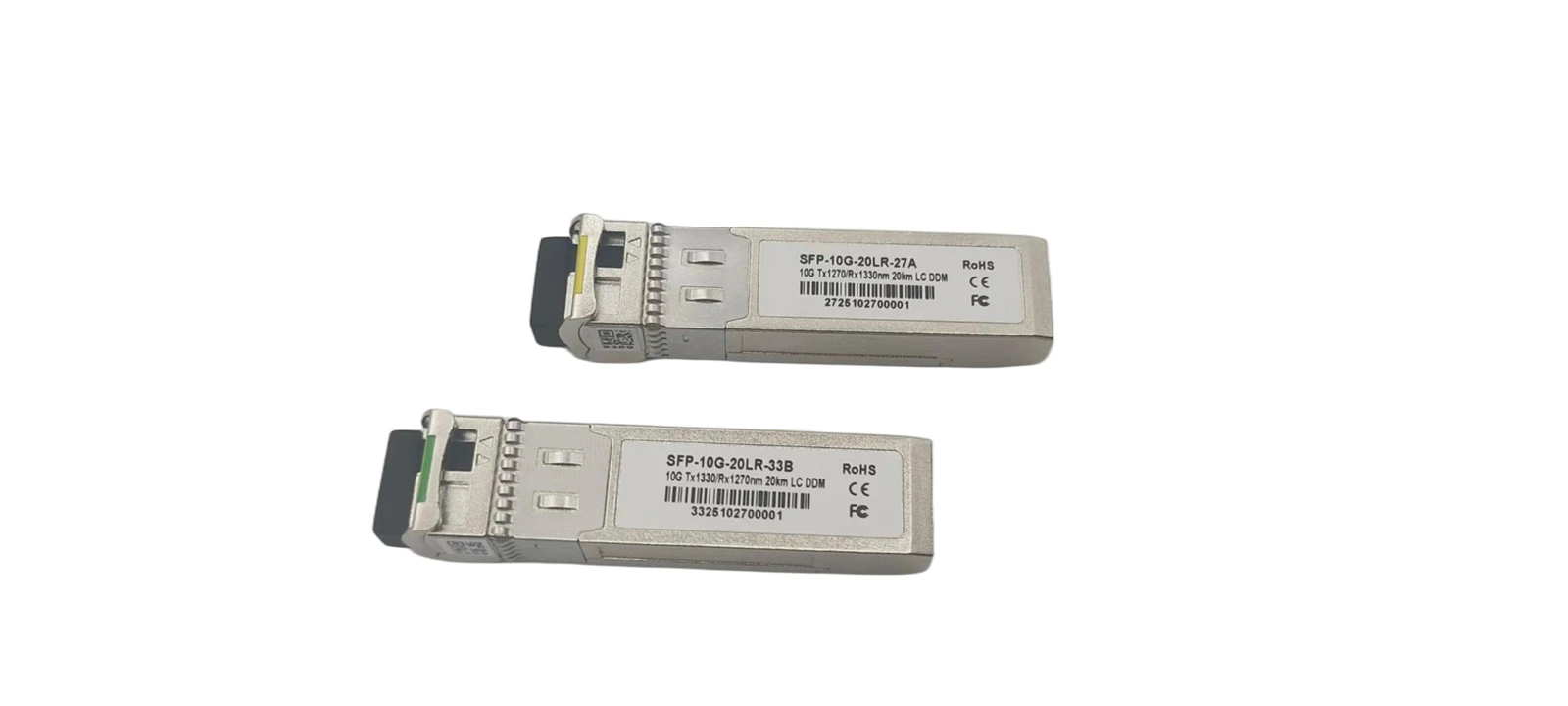

20 km Specificație: Opțiune îmbunătățită de tranziție pe distanță medie-
Acesta nu este un standard de bază IEEE, ci o versiune îmbunătățită a 10GBASE-LR. De asemenea, folosește lungimea de undă de 1310 nm, extinzând distanța la 20 km prin optimizarea puterii. Umple golul dintre 10 km și 40 km, potrivit pentru straturi de acces la rețeaua de metrou și conexiuni între campusuri. Poate interopera cu module de 10 km, oferind o flexibilitate ridicată.
Specificații de 40 km (10GBASE-ER): Calul de lucru principal-pe distanțe lungi
Aceasta este o specificație standard{0}}pentru distanță lungă, cu o distanță de transmisie de 40 km. Utilizează lungimea de undă de 1550 nm (care are o pierdere mai mică), făcându-l potrivit pentru straturile principale ale rețelei de metrou și interconexiunile trans-regionale. De obicei, nu necesită echipamente suplimentare de amplificare optică, costă mai puțin de 80 km module și este alegerea principală pentru transmisia pe distanțe lungi-.
Specificație de 80 km (10GBASE-ZR): opțiunea standard maximă pentru distanță lungă-
Aceasta este specificația standard pentru cea mai lungă distanță pentru modul unic-10G, care oferă transmisie de 80 km. Utilizează lungimea de undă de 1550 nm și are cerințe hardware foarte ridicate. Este potrivit pentru scenarii speciale, cum ar fi conexiuni încrucișate-orașelor sau retragerea la distanță a stației de bază. Costurile sunt mari, iar consumul de energie este semnificativ, așa că nu ar trebui să fie ales inutil pentru scenariile de rutină.
III. Specificația de 2 km deseori-trecută cu vederea: o alegere cost-eficientă pentru legăturile scurte-mod unic
Mulți oameni se întreabă dacă există o opțiune de 2 km pentru modul unic-10G. Răspunsul este da. Nu face parte din standardul de bază IEEE 802.3ae, dar se bazează pe specificația 10GBASE-LRL din standardul IEEE 802.3aq. Este denumit în mod obișnuit modulul 10G SFP+ 2km cu un singur-mod, o opțiune de-valoare ridicată pentru scenarii de-la distanță scurtă.
Acest modul folosește în mod obișnuit lungimea de undă de 1310 nm și are în principal o interfață duplex LC. În comparație cu modulele LR de 10 km, are o putere de transmisie mai mică și cerințe de sensibilitate relaxate, rezultând o reducere a costurilor cu 10%-30%. Acesta păstrează avantajele anti-interferențe ale modului unic-, umplând distanța dintre 300 m (multimod) și 10 km (modul unic).
Scenariile sale de aplicații includ cablarea încrucișată-rack-ului în centrele de date și interconexiunile campusului la distanță scurtă-. În comparație cu modulele multimode, transmite mai departe și are o rezistență mai puternică la interferențe. În comparație cu modulele de 10 km, are costuri și consum de energie mai mici. Modulele de 2 km conforme pot interopera cu module de 10 km. Când cumpărați, acordați prioritate produselor etichetate ca 10GBASE-LRL pentru a asigura compatibilitatea.
IV. Considerații cheie pentru selectarea modulelor optice 10G unic-mod
Selecția trebuie să ia în considerare scenariul, costul și compatibilitatea în mod cuprinzător. Acordați atenție următoarelor 5 puncte cheie:
Alegeți distanța în funcție de nevoi, evitați „mai mult este mai bine”
Alegerea orbește a modulelor de-distanță mai mare crește costurile și poate cauza supraîncărcare a semnalului. Măsurați cu precizie distanța, rezervați o marjă de 10%-20% pentru pierderea legăturii. Alegeți 2 km LRL pentru distanțe sub 2 km, 10 km LR pentru sub 10 km, 40 km ER pentru 20-40 km și luați în considerare doar 80 km ZR pentru distanțe care depășesc 40 km.
Potriviți tipul de fibră pentru a evita incompatibilitatea
Trebuie să fie utilizat cu fibră monomod-OS2. Evitați cu strictețe amestecarea cu fibră multimodală, deoarece aceasta va provoca erori de transmisie. În timpul implementării, urmați practicile standard de cablare, minimizați curbele și conectorii fibrelor, pentru a reduce pierderea conexiunii.
Acordați atenție conformității cu standardele
Pentru specificațiile principale, acordați prioritate produselor care respectă standardele IEEE, asigurând compatibilitatea cu mărcile majore de echipamente. Evitați modulele non-standard, în afara-marcă, pentru a reduce problemele viitoare de întreținere.
Cântăriți costul și performanța
Mai mică sau egală cu 300 m: prioritizează modulele multimod 10G SR (cost mai mic).
300 m-2 km (cu probleme de interferență): alegeți 2 km LRL.
În termen de 10 km: alegeți 10 km LR.
Distanțe lungi: alegeți 40 km ER sau 80 km ZR după cum este necesar.
Scenarii industriale: alegeți modele de temperatură extinsă.
Scenarii de interior: alegeți calitate comercială.
Asigurați potrivirea corespunzătoare a puterii optice
Când interconectați module cu specificații diferite, verificați în prealabil puterea optică. Dacă puterea este prea mare, adăugați un atenuator pentru a vă asigura că puterea recepționată este în intervalul de sensibilitate al receptorului, garantând transmiterea pachetelor fără pierderi.
V. Concluzie: Adecvarea este cheia
Cele patru specificații principale pentruModule optice 10G monomod-– 10 km, 20 km, 40 km și 80 km – acoperă marea majoritate a scenariilor, cu 2 km LRL umplând distanța scurtă de-distanță. Principiul de bază al selecției este de a se potrivi cu scenariul, de a alinia distanța și de a echilibra costul. Respingerea concepției greșite potrivit căreia „o distanță mai mare este mai bună” este crucială pentru selectarea modulului potrivit, pentru asigurarea stabilității rețelei și controlul costurilor.
