Descriere

Amplificatorul 1.2G de la GME este un amplificator compact cu cost-scăzut, de mare-fiabilitate. Are o lățime de bandă și o capacitate de ieșire de nivel înalt/pantă mare, care oferă performanțe fiabile care acceptă frecvențele DOCSIS 3.1 până la 1,22 GHz. Designul unic oferă configurații pentru cerințele de lățime de bandă în amonte de 42 sau 85 sau 204 MHz.

Aplicațiile amplificatoarelor pentru instalații interioare avansate de rețea HFC în blocuri de apartamente, hoteluri, școli, spitale..., având cerințe ridicate de amplificare RF. Proiectat cu un câștig mare, acest amplificator poate fi montat direct pe un perete cu proprietăți crescute de disipare a căldurii și consum redus de energie.

Acest amplificator CATV pentru clădiri folosește cele mai recente versiuni de tehnologie GaAs Push Pull de 1,22 GHz, oferind performanțe superioare de distorsiune și o cifră de zgomot redusă.

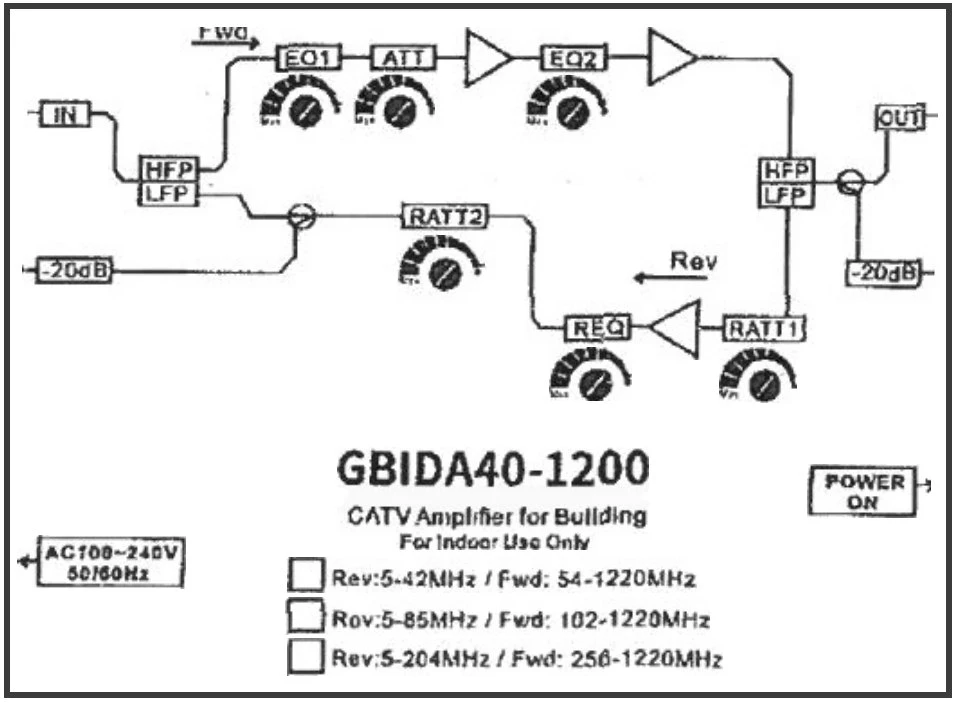

Comenzile prietenoase pentru tehnicieni dispun de atenuatoare variabile și egalizatoare care facilitează o mai mare flexibilitate la reglarea amplificatorului. Sursa de alimentare internă acceptă tensiuni de intrare de la 100-240V la frecvențe de 50 sau 60Hz fără ajustare.

Câștig înainte de 38 dB, câștig invers 27 dB.
Permite o lățime de bandă mare înainte de până la 1220 MHz
Opțiuni de filtru diplex disponibile 42/54, 85/102, 204/256MHz.

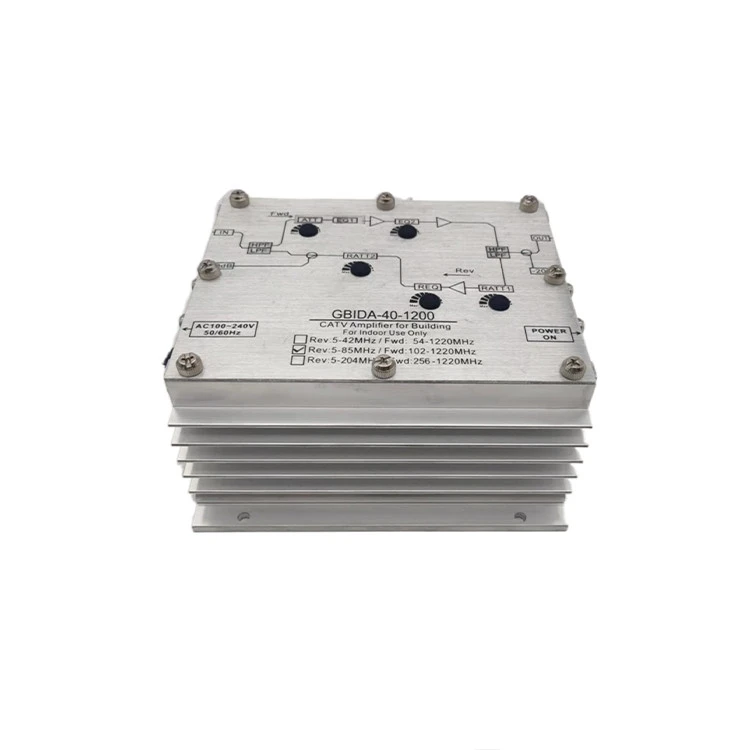

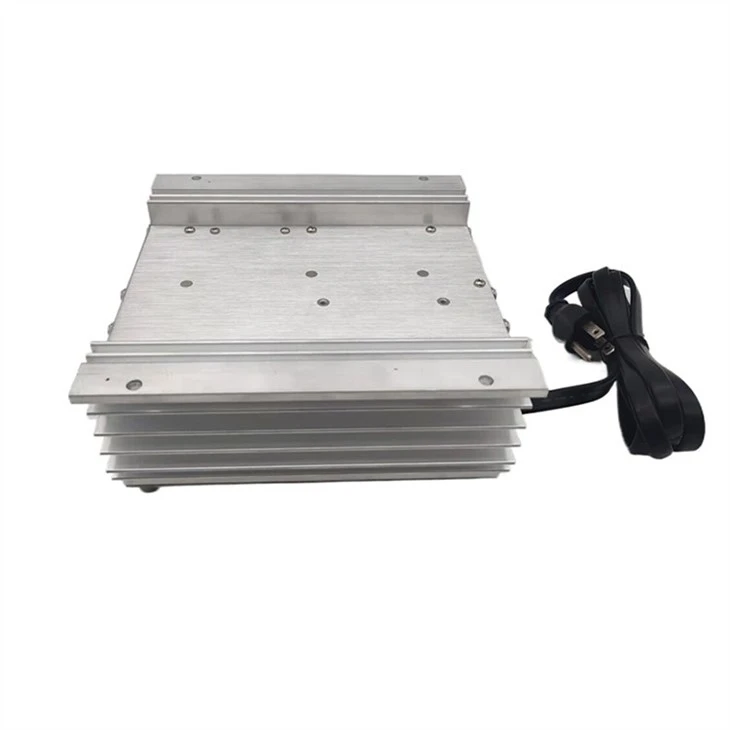

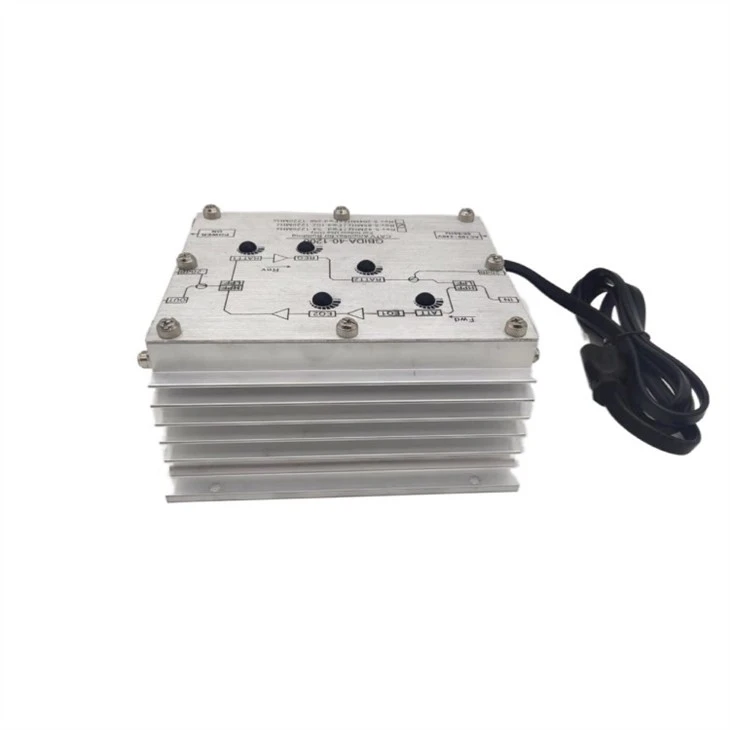

Șasiul din aluminiu oferă o disipare excelentă a căldurii.
Atenuatoare și egalizatoare variabile.

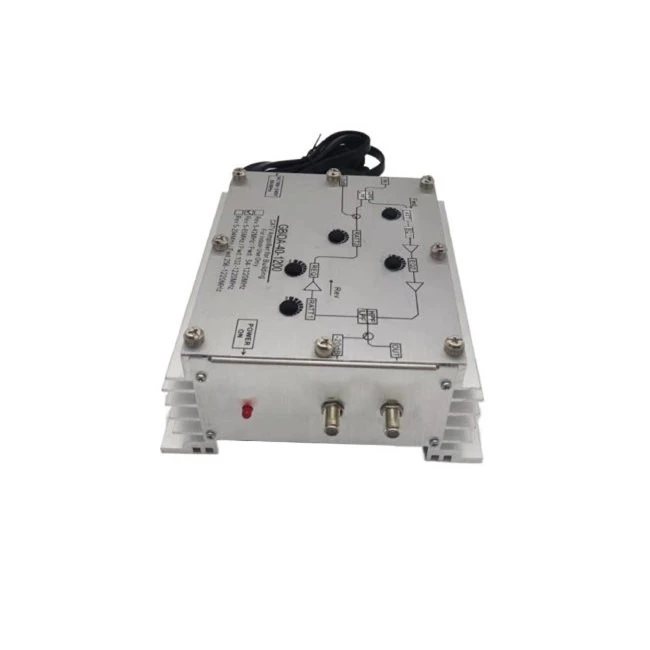

-20dB puncte de testare externe de intrare/ieșire.
Protejat la supratensiune de până la 6kV/3kA pe porturile IN/OUT.
Putere de comutare internă 100-240VAC.

Caietul de sarcini

Locul de origine: Guangdong, China
Număr de model: GDAMP-044 (GBIDA-40-1200-85)
Parametru	Redirecţiona	Verso	Unități	Note
Lățimea de bandă	54/102/256-1220	5-42/85/204	MHz
Câştig	38	27	dB
Planeitatea	±1	±0.75	dB
Pierdere de returnare	-14	-16	dB
Punct de testare RF	-20±1	-20±1	dB	in/out
Interval de control al egalizatorului	0-18	0-18	dB
Gama de control a atenuatorului	0-20	0-20	dB
Nivel de ieșire de referință	48	46	dBmv
CTB	-66		dBc	Nivel de ieșire 33/48 dBmv (15dB Tilt 54/1220MHz), 79 de canale NTSC, digital la -6dB de la 550MHz până la 1,2GHz
CSO	-65		dBc
DTO		-72	dBc
DSO		-60	dBc
Modularea zumzetului	-65	-72	dBc
Figura de zgomot	6	6	dB
Întârziere de grup	Mai mic sau egal cu 35 (interval de 3,58 MHz)	Mai mic sau egal cu 35 (interval de 3,58 MHz)	nsec
Rezistenta la supratensiune	6KV, 3KA			Port de intrare/ieșire
Adaptor de alimentare	Intrare 100-240 50-60Hz	Ieșire 24 Vdc 1A
